本實用新型涉及工程施工技術領域，具體涉及一種用于預制梁鋼筋綁扎用定位器。

背景技術：

目前，國內公路、鐵路等工程中，預制T梁預制梁鋼筋需要在固定臺座上進行綁扎，上述預制梁鋼筋在綁扎的過程中，其存在以下缺點：

(1)由于預制梁臺座有限，單片梁施工周期過長，所以在胎架上進行腹板及橫隔梁的鋼筋綁扎，吊裝到制梁臺座上，導致鋼筋籠易變形。

(2)鋼筋在臺座上綁扎，橫隔梁主筋的型號、根數、高度總在變化，很難保證鋼筋橫向水平鋼筋及縱向鋼筋間距，成品鋼筋骨架尺寸和間距難以保證。

技術實現要素：

本實用新型的目的是：提供一種用于預制梁鋼筋綁扎用定位器，能夠方便實現對鋼筋進行定位，并且能夠控制鋼筋的間距、整體穩定性以及線型。

為實現上述目的，本實用新型采用如下技術方案：

用于預制梁鋼筋綁扎用定位器，包括基座，所述基座上設置有定位管，所述定位管豎直布置且上端管插置有調節桿，所述調節桿豎直布置且長度可調，調節桿上安裝有定位架，所述定位架上設置有多個用于穿置鋼筋的開口，所述多個開口沿著豎直方向等距間隔設置。

本實用新型結構特點還在于：

所述調節桿的上端設置有用于插口，所述定位架包括插置在插口內的主支撐桿，所述主支撐桿豎直且桿身設置有橫支撐桿，所述橫支撐桿桿長方向水平且沿著主支撐桿長度方向等距間隔布置，兩相鄰的橫支撐桿之間構成穿置鋼筋的開口。

所述調節桿為絲桿，調節桿上設置有絲扣，所述絲扣的端面與定位管的上管端貼合，所述調節桿與定位管的上管端構成螺紋連接配合。

所述定位管與基座之間設置有斜撐桿，所述斜撐桿的兩端分別與定位管的外壁及基座的上板面固定，所述斜撐桿沿定位管周向等間距布置有3個。

與現有技術相比，本實用新型具備的技術效果為：在地面上布置多個上述的定位器，定位器的基座固定在地面上，并且將上述調節桿以及定位架裝配好，待綁扎的鋼筋穿過定位架上的開口，從而能夠?qū)崿F(xiàn)對鋼筋的支撐，并且能夠控制鋼筋的間距、整體穩定性以及線型，該定位器可減少生產資源利用和土地浪費，具有良好的穩定性，縮短了施工周期，保證施工質量，有明顯的經濟效益；并且定位器設計簡單，使用方便、施工速度快、更有利于控制預制梁施工質量。

附圖說明

圖1是用于預制梁鋼筋綁扎用定位器中的基座與定位管的結構示意圖；

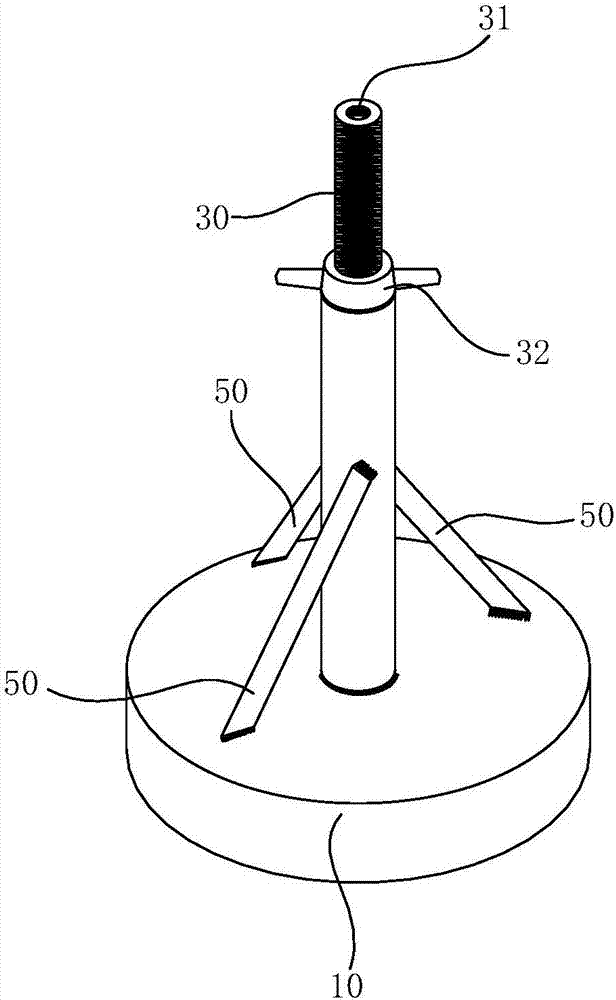

圖2是用于預制梁鋼筋綁扎用定位器中的基座、定位管以及調節桿的結構示意圖；

圖3是用于預制梁鋼筋綁扎用定位器的整體結構示意圖。

具體實施方式

結合圖1至圖3，對本實用新型作進一步地說明：

用于預制梁鋼筋綁扎用定位器，包括基座10，所述基座10上設置有定位管20，所述定位管20豎直布置且上端管插置有調節桿30，所述調節桿30豎直布置且長度可調，調節桿30上安裝有定位架40，所述定位架40上設置有多個用于穿置鋼筋的開口41，所述多個開口41沿著豎直方向等距間隔設置。

結合圖3所示，定位器的基座固定在地面上，并且將上述調節桿30以及定位架40裝配好，待綁扎的鋼筋穿過定位架40上的開口41，從而能夠?qū)崿F(xiàn)對鋼筋的支撐，并且能夠控制鋼筋的間距、整體穩定性以及線型，該定位器可減少生產資源利用和土地浪費，具有良好的穩定性，縮短了施工周期，保證施工質量，有明顯的經濟效益；并且定位器設計簡單，使用方便、施工速度快、更有利于控制預制梁施工質量。

可根據實際的預制梁情況，來合理安排定位器的數量以及位置，確保定位器的定位架40能夠控制鋼筋的間距、整體穩定性以及線型，并且通過調節調節桿30的高度，進而實現對不同尺寸的預制梁鋼筋的定位。

作為本實用新型的優選方案，結合圖2所示，所述調節桿30的上端設置有用于插口31，所述定位架40包括插置在插口31內的主支撐桿42，所述主支撐桿42豎直且桿身設置有橫支撐桿43，所述橫支撐桿43桿長方向水平且沿著主支撐桿42長度方向等距間隔布置，兩相鄰的橫支撐桿43之間構成穿置鋼筋的開口41；

上述的定位架40插置在調節桿30上端的插口31內，從而方便實現對定位架40的安裝及拆卸，并且上述的定位架40實施對鋼筋的支撐定位結構簡單，并且定位效果好。

進一步地，所述調節桿30為絲桿，調節桿30上設置有絲扣32，所述絲扣32的端面與定位管20的上管端貼合，所述調節桿30與定位管20的上管端構成螺紋連接配合；

通過旋擰上述絲扣32，從而可方便調節調節桿30的高度，進而以適應不同型號尺寸的預制梁鋼筋的定位支撐。

為實現對定位管20的支撐，增強定位管20的穩定性，結合圖1至圖3所示，所述定位管20與基座10之間設置有斜撐桿50，所述斜撐桿50的兩端分別與定位管20的外壁及基座10的上板面固定，所述斜撐桿50沿定位管20周向等間距布置有3個；將上述的定位管20的下端焊接在基座10上，并且將斜撐桿50的兩端分別焊接在定位管20的外壁以及基座10的上板面即可。
