本實用新型涉及一種基于高壓水的煙囪拆除設備，尤其涉及用于火電廠煙囪拆除的裝置。

背景技術：

煙囪是火電廠重要組成部分，由于煙囪腐蝕和火電廠機組服役時間過長，對煙囪需要進行拆除工作。目前煙囪拆除采用人工方式，在煙囪里設置吊蘭，操作人員站在吊蘭對煙囪實施拆除工作，在煙囪拆除的過程中經常出現傷亡事故。該施工方法存在拆除效率低、危險系數高、拆除過程有大量粉塵，污染環境等缺點。

技術實現要素：

本實用新型要解決的技術問題是：目前的火電廠煙囪拆除是采用人工拆除的方式，這種施工方法存在拆除效率低、危險系數高、拆除過程有大量粉塵，污染環境等缺點，為解決上述問題，提供一種基于高壓水的煙囪拆除設備。

本實用新型的目的是以下述方式實現的：

一種基于高壓水的煙囪拆除設備，包括設置在煙囪內筒和煙囪外筒之間的推桿，推桿上連接有高壓水槍，高壓水槍通過水管Ⅰ與高壓水源連接。

推桿上連接有伸縮桿，伸縮桿內套裝有與高壓水槍連接的水管Ⅰ。

高壓水源包括與水管Ⅰ連接的高壓水泵，高壓水泵通過水管Ⅱ與水箱連接。

煙囪內筒和煙囪外筒之間設置有連接平臺，水箱設置在連接平臺上。

高壓水槍與推桿螺紋連接，高壓水槍設置在推桿的一端。

推桿的另一端設置有弧形板，弧形板緊貼在煙囪外筒的內壁上。

伸縮桿與推桿螺紋連接。

相對于現有技術，本實用新型采用高壓水進行煙囪內筒的拆除，工作人員可以站在煙囪內、外筒的連接平臺上操作高壓水槍實施拆除工作，操作方便，安全系數高，另一方面，利用高壓水射流技術拆除煙囪內筒，無粉塵、不會造成環境污染。該設備的使用提高了煙囪的拆除效率，節省了公司施工成本，保證了操作人員生命安全。

附圖說明

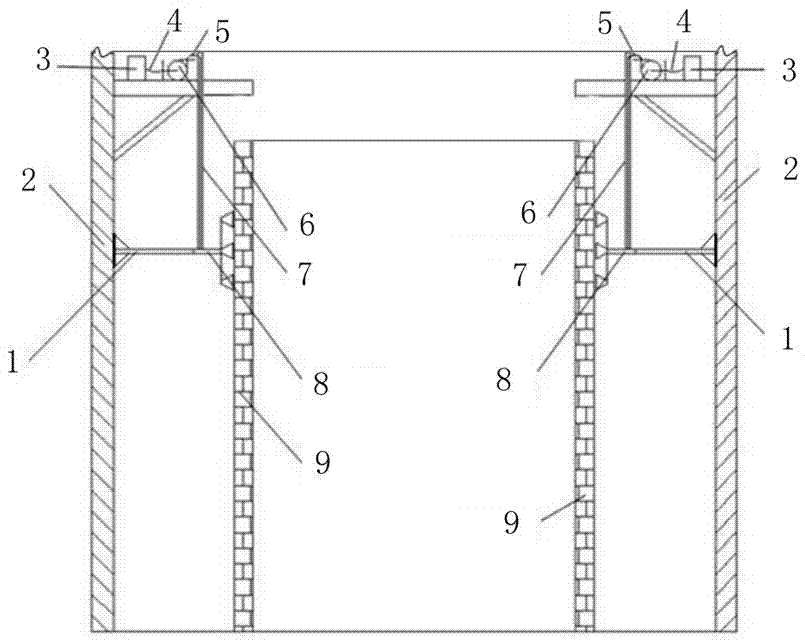

圖1是本實用新型使用狀態示意圖。

圖2是拆除設備在煙囪內的分布示意圖。

其中，1是推桿；2是煙囪外筒；3是水箱；4是水管Ⅱ；5是水管Ⅰ；6是高壓水泵；7是伸縮桿；8是高壓水槍；9是煙囪內筒。

具體實施方式

高壓水射流技術是通過高壓發生設備增壓獲得巨大能量，將水經過一定形狀的噴嘴噴出的一股能量集中的高速水流。隨著科學技術的發展，高壓水射流技術以其操作方便、效率高等特點，日益受到人們的重視，主要在工業切割、表面清洗、挖掘鉆探等領域得到了廣泛應用。因此，利用高壓水射流技術，將高壓水泵、高壓水槍、伸縮桿、推桿、水管等器具應用在煙囪拆除工作中，形成一種基于高壓水煙囪拆除設備。

如圖1-圖2所示，以高壓水煙囪拆除設備正在拆除的剖面示意圖為例，一種基于高壓水的煙囪拆除設備，包括高壓水槍8、高壓水泵6、伸縮桿7、推桿1、水箱3和水管，高壓水槍8通過螺紋連接安裝在推桿1一端，為了克服噴射高壓水的推力，推桿1的另一端焊接弧形板，并且緊貼在煙囪外筒2內壁上，伸縮桿7通過螺紋連接安裝在推桿1上，伸縮桿7可以根據煙囪的高度進行伸長或縮短，伸縮桿7里面穿有水管Ⅰ5，水管Ⅰ5穿過伸縮桿7與高壓水槍8連接。水箱3放置在煙囪內、外筒連接平臺上，通過水管Ⅱ連接水箱為高壓水泵4提供水源，高壓水泵6將水壓縮成高壓流通過水管Ⅰ5輸送給高壓水槍8，噴射在煙囪內筒9上。

如圖2所示，根據煙囪的特點合理布置基于高壓水煙囪拆除設備的臺數，本實用新型以三臺為例。首先在煙囪內、外筒連接平臺上設置三臺基于高壓水煙囪拆除設備。打開煙囪內外筒連接平臺的格柵板，操作人員將高壓水槍8通過螺紋連接安裝在推桿1一端，伸縮桿7通過螺紋連接安裝在推桿1上，伸縮桿7可以根據煙囪的高度進行伸長或縮短，伸縮桿7里面穿有水管Ⅰ5，水管Ⅰ5穿過伸縮桿7與高壓水槍8連接。然后手持伸縮桿7將高壓水槍8、推桿1緩慢地下垂到待拆除的位置，為了克服噴射高壓水的推力，沒有安裝高壓水槍的推桿另一端焊接弧形板，緊貼在煙囪外筒2筒壁上，打開高壓水泵6，利用高壓水射流的沖擊力對煙囪內筒9進行無粉塵拆除，可以根據拆除情況調節高壓水泵的壓力大小。待拆除位置完成后，操作人員可以移動伸縮桿，更換拆除位置。最后操作人員站在煙囪內、外筒連接平臺上，完成煙囪內筒的拆除工作后，及時收起伸縮桿，將推桿、高壓水槍回收再利用。

以上所述的僅是本實用新型的優選實施方式，應當指出，對于本領域的技術人員來說，在不脫離本實用新型整體構思前提下，還可以作出若干改變和改進，這些也應該視為本實用新型的保護范圍。
