本實用新型涉及裝配式建筑施工技術領域，尤其涉及一種預制板連接結構。

背景技術：

裝配式建筑相對于傳統澆注式建筑在技術上是一大進步，其預制構件全部采用工廠化生產，現場組裝，因而能夠實現預制構件標準化，質量可控、高效快捷，避免了材料浪費，施工現場無環境污染。在裝配式建筑施工中，預制墻板與墻板、預制樓板與樓板之間的接縫連接部位的連接方式一般采用水泥砂漿砌筑。但是這種連接方式的整體性并不好，因溫度、收縮、應力等原因，易開裂，抹灰層會翹起甚至脫落，存在安全隱患。

技術實現要素：

本實用新型所要解決的技術問題是針對上述現有技術的不足，提供一種連接牢固的預制板連接結構，能夠提高預制板間的連接強度，尤其適用于裝配式建筑施工。

為解決上述技術問題，本實用新型所采取的技術方案是：

一種預制板連接結構，包括設置在相鄰預制板接觸面上的凹槽，所述凹槽沿預制板長度方向設置，所述凹槽內設有連接機構，通過連接機構將相鄰的預制板連接起來；所述凹槽內填充混凝土。

優選地，所述連接機構包括直線狀加固件和帶有套環的連接件，所述連接件為若干個、且間隔設置在凹槽內，所述連接件一端預埋在預制板內、另一端的套環置于凹槽內，所述加固件縱向貫穿連接件的套環內，所述加固件平行于相鄰預制板接觸面的長度方向。

優選地，所述預制板水平設置，相鄰預制板的上部對接縫上設有多個澆注口，通過澆注口向凹槽內灌注混凝土。

優選地，所述預制板水平設置，相鄰預制板的上部對接面間設有坡口，所述坡口與凹槽連通，所述凹槽及坡口內填充有混凝土。

優選地，所述連接件為鋼絲繩，所述鋼絲繩的兩端延伸至預制板內部、外露端套環設置在凹槽內。

優選地，所述加固件為鋼筋。

進一步地，所述坡口內混凝土的上部鋪設耐堿網格布，所述耐堿網格布上方涂有聚合物砂漿層。

優選地，所述預制板為鋼筋混凝土結構。

采用上述技術方案所產生的有益效果在于：將相鄰預制板上的凹槽對接，利用連接機構將相鄰的預制板連接起來并在凹槽內填充混凝土使相鄰預制板連接牢固。本實用新型具有結構簡單、操作方便的優點，尤其適用于裝配式建筑施工，能夠增強預制板裝配后的連接強度，減少操作人員的勞動強度及工作量，加快施工進度。

附圖說明

圖1是本實用新型實施例提供的預制板連接結構的結構示意圖；

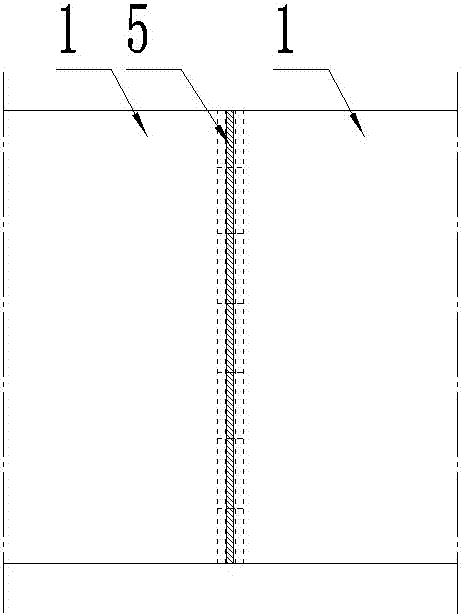

圖2是圖1的俯視圖；

圖3是一種預制板的結構示意圖；

圖4是另一種預制板的結構示意圖；

圖5是圖4的俯視圖；

圖中：1-預制板，2-凹槽，3-加固件，4-連接件，5-混凝土，6-坡口，40-套環。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及具體實施例，對本實用新型作進一步詳細的說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

請參考圖1、2，本實用新型提供的一種預制板連接結構，包括設置在相鄰預制板1接觸面上的凹槽2，所述凹槽2沿預制板1長度方向設置，所述凹槽2內設有連接機構，通過連接機構將相鄰的預制板1連接起來；所述凹槽2內填充混凝土5。

在本實用新型的一個優選實施例中，所述連接機構包括直線狀加固件3和帶有套環40的連接件4，所述連接件4為若干個、且間隔設置在凹槽2內，所述連接件4一端預埋在預制板1內、另一端的套環40置于凹槽2內，所述加固件3縱向貫穿連接件4的套環40內，所述加固件3平行于相鄰預制板1接觸面的長度方向。其中，預制板的結構如圖3、4，當預制板位于中間位置時，按照圖3制作，當預制板位于邊緣位置時，僅制作為圖4形狀即可。

當預制板裝配成樓板時，所述預制板1水平設置，相鄰預制板1的上部對接縫上設有多個澆注口，通過澆注口向凹槽2內灌注混凝土5。

為了方便快捷地澆注混凝土，所述預制板1水平設置，相鄰預制板1的上部對接面間設有坡口6，所述坡口6與凹槽2連通，所述凹槽2及坡口6內填充有混凝土5。

在本實用新型的一個具體實施例中，所述連接件4為鋼絲繩，所述鋼絲繩的兩端延伸至預制板1內部、外露端套環40設置在凹槽2內。所述加固件3為鋼筋。在裝配施工時，相鄰預制板對接就位，相鄰凹槽內的鋼絲繩套環上下對應，將鋼筋縱向貫穿相鄰預制板的所有鋼絲繩套環，然后往凹槽內澆注混凝土，使相鄰預制板固定更牢固，安裝后的樓板強度更高。當然，連接機構也可以采用其它方式，在凹槽內預埋鋼筋和掛鉤，相鄰預制板的凹槽內掛鉤相互咬合、預埋鋼筋上下交錯，同樣可以起到加固作用。

為了進一步優化上述技術方案，在相鄰預制板的對接坡口內混凝土澆注完成后，將坡口的水平面抹平，在坡口6混凝土5上部鋪設耐堿網格布，所述耐堿網格布上方涂有聚合物砂漿層，這樣可以增強混凝土的抗裂性，然后再在預制板形成的樓板上方做防水處理或其它施工。

其中，所述預制板1為鋼筋混凝土結構。在工廠預制過程中將連接件提前預埋在連接面的凹槽內。

綜上所述，本實用新型具有結構簡單、操作方便的優點，將相鄰預制板上的凹槽對接，利用鋼筋貫穿連接相鄰凹槽內的鋼絲繩套環，將相鄰的預制板連接起來并在凹槽內填充混凝土使相鄰預制板連接牢固，增強預制板裝配后的連接強度。本實用新型尤其適用于裝配式建筑施工，預制板能夠實現工廠化批量生產，標準化定制，質量可控，現場組裝高效快捷，減少操作人員的勞動強度及工作量，加快施工進度，避免了材料浪費，施工現場無環境污染。

本文中應用了具體個例對本實用新型的原理及實施方式進行了闡述，以上實施例的說明只是用于幫助理解本實用新型的方法及其核心思想。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以對本實用新型進行若干改進和修飾，這些改進和修飾也落入本實用新型權利要求的保護范圍內。
