本實用新型涉及水泥實驗設備領域，更具體地說，它涉及一種防塵水泥膠砂攪拌機。

背景技術：

水泥膠砂攪拌機由中國建材科學院水泥所設計，是國家標準“水泥膠砂強度檢驗方法(ISO法)GB/T7671-1999”規定的統一設備，適用于水泥膠砂試件制備時的攪拌，并可用于美國標準、日本標準進行水泥試驗和凈漿膠砂的攪拌，由于水泥原料通常為粉末狀或者顆粒狀，在攪拌過程中容易造成粉塵揚起，影響實驗室環境，同時也對人的健康造成危害。

針對上述問題，公告號為CN205343444U的中國專利公開的一種簡易的水泥膠砂攪拌機攪拌裝置，其技術要點是：一種簡易的水泥膠砂攪拌機攪拌裝置，包括攪拌葉軸、攪拌葉和攪拌鍋，還包括用于蓋住攪拌鍋的蓋體，所述蓋體與攪拌鍋轉動連接并能貼于攪拌鍋的鍋口自由轉動，所述蓋體為圓環狀，并設有在蓋體轉動時供攪拌葉軸穿過的開口，所述圓環的內徑大于攪拌葉軸的公轉直徑。

該方案通過在攪拌鍋上轉動設置蓋體，防止攪拌過程中粉塵被揚起，同時本實用新型提供一種新的技術方案來解決上述問題。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的在于提供一種防塵水泥膠砂攪拌機，通過蓋體防止攪拌過程中粉塵的揚出，降低攪拌過程中的粉塵，改善工作環境。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種防塵水泥膠砂攪拌機，包括攪拌葉軸以及位于攪拌葉軸下方的攪拌鍋，所述攪拌鍋包括內鍋體與外鍋體，所述外鍋體位于內鍋體的外層，并且所述外鍋體與所述內鍋體之間留有間隙，所述間隙內滑動設置有蓋體，所述蓋體上開設有供攪拌葉軸穿過的攪拌孔，所述外鍋體側壁上設置有用于控制蓋體上下滑動的控制組件以及用于對蓋體定位的定位組件。

通過采用上述技術方案，攪拌鍋位于攪拌葉軸的下方，并且通過攪拌鍋上升使得攪拌葉軸伸進攪拌鍋內并對攪拌鍋內的材料進行攪拌混合，攪拌鍋為雙層結構，包括內鍋體與外鍋體，外鍋體位于內鍋體的外層并且外鍋體和內鍋體之間留有間隙，在間隙內還滑動設置有蓋體，并且蓋體上留有供攪拌葉軸穿過并轉動的攪拌孔，在外鍋體側壁上還設置有可以控制蓋體上下滑動使得蓋體從間隙內滑進滑出的控制組件，在外鍋體側壁上還設置有對蓋體進行定位的定位組件，當通過控制組件將蓋體向上推動并推出后通過定位組件對蓋體進行定位，使得在攪拌過程中蓋體處于對鍋體封蓋的狀態，防止攪拌過程中粉塵揚出破換工作環境，危害人體健康。

本實用新型進一步設置為：所述蓋體包括四個防塵片，四個所述防塵片可沿間隙上下滑動并且四個所述防塵片向上滑動后拼接形成半球形的弧面。

通過采用上述技術方案，蓋體由四個防塵片組成，四個防塵片可以沿間隙實現上下滑動，防塵片位于間隙內，當防塵片向上滑動時可以伸出間隙，并且四個防塵片同時向上滑動后可以拼接成半球形的蓋體，從而實現對鍋體的封蓋，這樣在攪拌時便防止了粉塵的揚出，當攪拌完成后，防塵片向下滑動并收進間隙內，不會影響其他工作的進行。

本實用新型進一步設置為：所述防塵片呈梯形設置并且表面呈外凸的弧面設置。

通過采用上述技術方案，防塵片呈梯形設置并且表面呈外凸的弧面設置，四個梯形的防塵片拼接組合后可以形成半球面，并且在半球的最頂端會自動形成攪拌孔供攪拌葉軸穿過，并且攪拌葉軸通過轉動對鍋體內的材料進行攪拌混合。

本實用新型進一步設置為：所述控制組件包括縱向開設于外鍋體上的滑槽，所述防塵片外側壁上設置有推桿并且所述推桿伸出所述滑槽。

通過采用上述技術方案，控制組件包括縱向開設在外鍋體上的滑槽，在防塵片外側壁上設置有推桿并且推桿伸出滑槽，通過控制推桿沿滑槽的上下滑動，實現防塵片在間隙內的上下滑動，從而實現攪拌時控制防塵片向上滑出，停止攪拌后控制防塵片收進間隙內。

本實用新型進一步設置為：所述定位組件包括橫向開設于外鍋體內的鎖槽，并且所述鎖槽與滑槽相連通，所述鎖槽內滑動設置有用于阻止推桿下滑的鎖銷，所述鎖銷側壁上設置有鎖桿，所述外鍋體外側壁上還開設有供鎖桿伸出的控制槽。

通過采用上述技術方案，定位組件包括橫向開設在外鍋體內的鎖槽，鎖槽和滑槽相連通，在鎖槽內滑動設置有可以阻止推桿下滑的鎖銷，在鎖銷側壁上設置有鎖桿，在外鍋體側壁上橫向開設有供鎖桿伸出的控制槽，通過控制鎖桿在控制槽內橫向移動，從而帶動鎖銷在鎖槽內的橫向移動，當推桿向上滑動將防塵片推出后，通過將鎖銷推進滑槽并對推桿進行定位，從而實現對防塵片的定位。

本實用新型進一步設置為：所述間隙內每相鄰兩防塵片之間設置有用于將間隙均等分成四部分的隔板。

通過采用上述技術方案，在間隙內每相鄰兩防塵片之間設置有隔板，隔板可以將間隙均等分成四部分，這樣在將防塵片向上推動的過程中可以有效避免防塵片之間相互碰撞影響推動效果。

本實用新型進一步設置為：所述內鍋體外側壁上縱向開設有用于對防塵片導向的導向槽。

通過采用上述技術方案，在內鍋體外側壁上縱向開設有導向槽，防塵片緊貼內鍋體外側壁設置并且上下滑動，設置了導向槽可以對防塵片起到導向作用。

綜上所述，本實用新型具有以下有益效果：

其一，通過在鍋體上設置蓋體，在攪拌過程中有效防止粉塵揚出，改善工作環境并且保護人體健康；

其二，通過將蓋體設置成可縮進鍋體間隙內的結構，在不需要攪拌時可將蓋體收進間隙內，不會對操作造成不便。

附圖說明

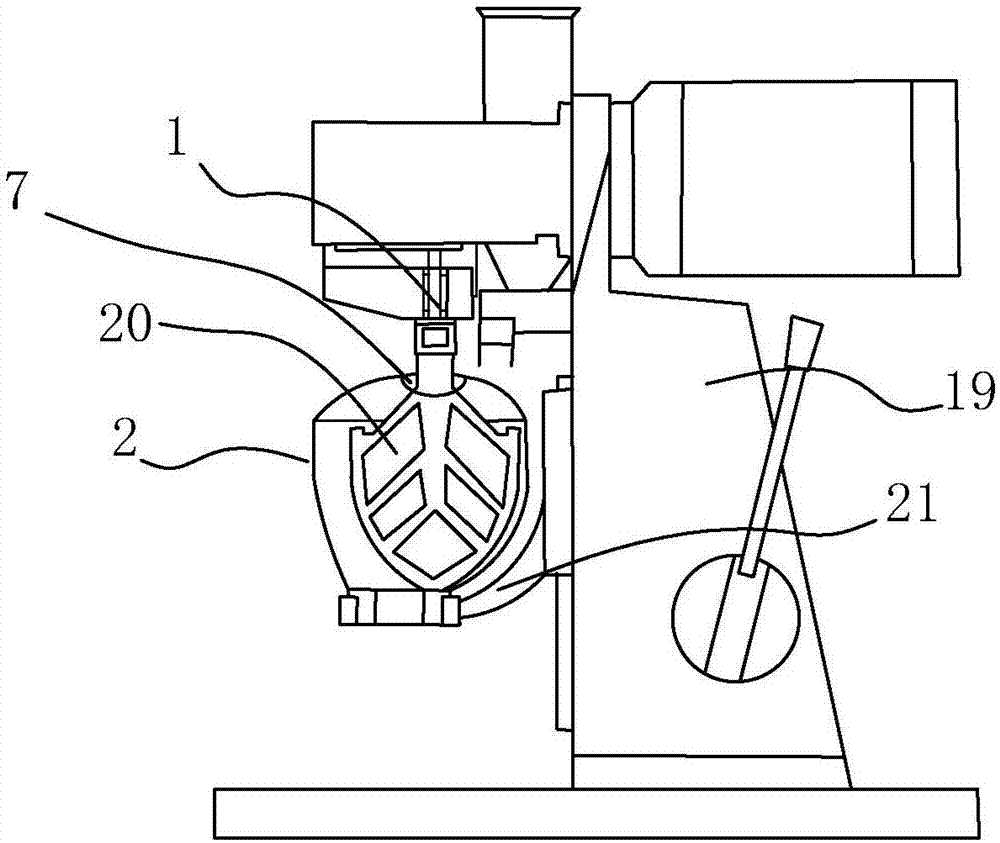

圖1為本實用新型的結構示意圖；

圖2為攪拌鍋的結構示意圖；

圖3為內鍋體與外鍋體的結構示意圖；

圖4為圖3的A部放大圖。

圖中：1、攪拌葉軸；2、攪拌鍋；3、內鍋體；4、外鍋體；5、間隙；6、蓋體；7、攪拌孔；8、控制組件；9、定位組件；10、防塵片；11、滑槽；12、推桿；13、鎖槽；14、鎖銷；15、鎖桿；16、控制槽；17、隔板；18、導向槽；19、機體；20、攪拌葉；21、升降底座。

具體實施方式

下面結合附圖和實施例，對本實用新型進行詳細描述。

一種防塵水泥膠砂攪拌機，如圖1至圖4所示，包括機體19，在機體19上端轉動設置有攪拌葉軸1，攪拌葉軸1下端設置有攪拌葉20，在機體19下方設置有升降底座21，在升降底座21上設置有攪拌鍋2，升降底座21可帶動攪拌鍋2實現升降，為現有技術，對于具體結構此處不做過多的贅述，攪拌鍋2為雙層結構，包括內鍋體3和外鍋體4，外鍋體4位于內鍋體3外層，并且外鍋體4與內鍋體3之間留有間隙5，在間隙5中還設置有可沿間隙5上下滑動的蓋體6，蓋體6由四個防塵片10組成，防塵片10呈梯形設置并且表面呈外凸的弧面設置，這樣在防塵片10向上推出間隙5后可以組合拼接成半球形的蓋體6，并且由于防塵片10呈梯形設置，所以在半球形蓋體6上端會形成供攪拌葉軸1穿過的攪拌孔7，在外鍋體4側壁上設置有用于調控防塵片10上下滑動的控制組件8，控制組件8包括縱向開設在外鍋體4側壁上的滑槽11，在防塵片10外側壁上設置有推桿12，推桿12伸出滑槽11設置便于操控，通過控制推桿12在滑槽11內的上下滑動，帶動防塵片10在間隙5內實現上下滑動，在外鍋體4上還設置有用于對防塵片10進行定位的定位組件9，定位組件9包括橫向開設在外鍋體4內的鎖槽13，鎖槽13與滑槽11相連通，在鎖槽13內滑動設置有鎖銷14，鎖銷14可沿鎖槽13實現橫向滑動并且伸進滑槽11內對推桿12進行定位，在鎖銷14側壁上還設置有鎖桿15，鎖桿15與鎖銷14相垂直，在外鍋體4外側壁上還橫向開設有控制槽16，控制槽16與鎖槽13相連通并且鎖桿15從控制槽16內伸出便于控制，并且在間隙5內還縱向設置有隔板17，隔板17將間隙5均等分成四個腔室，并且四個防塵片10分別位于四個腔室內，可以防止防塵片10上下滑動時相互之間發生碰撞摩擦，影響移動，防塵片10在間隙5內上下移動時內側壁與內鍋體3的外側壁之間發生相對滑動，在內鍋體3外側壁上設置導向槽18，可以對防塵片10的上下滑動起到一定的導向作用。

工作時，先將水泥等需要攪拌的原料倒入攪拌鍋2內，通過升降底座21上升帶動攪拌鍋2上升，使得攪拌葉20位于攪拌鍋2內，通過攪拌葉20的轉動對攪拌鍋2內的原料進行攪拌混合，在開啟攪拌之前先控制推桿12沿滑槽11向上滑動，從而帶動防塵片10向上移動并伸出間隙5，四個防塵片10同時向上伸出并且組合拼接成半球形的蓋體6，在蓋體6的最上端留有攪拌孔7，攪拌葉軸1通過攪拌孔7伸進鍋體內并進行攪拌，當將防塵片10推到最頂端時，推桿12也位于滑槽11的最頂端，此時推動鎖桿15帶動鎖銷14沿鎖槽13橫向滑動，使得鎖銷14伸進滑槽11內并對推桿12進行定位，從而將防塵片10定位在最高處，此時啟動攪拌，這樣在攪拌過程中便可以有效的避免了粉塵揚起到空氣中，改善了工作環境，防止工作人員吸入粉塵對身體造成危害。

以上所述僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
