本實用新型屬于裝修裝置技術領域，涉及一種用于裝修的接塵器。

背景技術：

操作人員在室內安裝壁燈、壁柜等設施時，通常需要采用電鉆在已裝修好的墻壁上打孔。然而采用電鉆打孔時，由于電鉆鉆速極快，打孔處會產生大量灰塵粉末。而灰塵粉末會粘附在墻壁上和落在地面上，由此弄臟墻壁和地面。

為了解決上述問題，申請號201310437946.X的中國專利文獻公開了一種裝修用接塵器，包括外罩和其內部的儲塵腔；外罩的上端的端部設有沿軸向內凹的第一凹入區；外罩的下端的端部設有沿軸向內凹的第二凹入區；第一凹入區和第二凹入區之間設有通孔；第二凹入區通過設在其上的孔與儲塵腔形成一體；外罩下端面設有均勻分布的多個粘性膠皮圓片。

上述裝修用接塵器的不足之處是：電鉆的鉆頭需要貫穿并伸出通孔對墻面進行打孔，在打孔的過程中，電鉆不可避免的會與通孔的內壁進行接觸，高速旋轉的電鉆容易對通孔的內壁產生磨損，導致通孔內壁與電鉆之間的間隙越來越大，打孔時接塵器里的粉塵就容易通過該間隙飛出。

技術實現要素：

本實用新型針對現有的技術存在的上述問題，提供一種用于裝修的接塵器，本實用新型所要解決的技術問題是：如何防止粉塵從接塵器內飛出。

本實用新型的目的可通過下列技術方案來實現：

一種用于裝修的接塵器，包括殼體，所述殼體的上端面和下端面上分別開設有凹槽一和凹槽二，所述凹槽一的底壁上開設有貫穿至凹槽二頂壁的通孔，其特征在于，所述通孔上可拆卸插接有套筒，所述套筒的外側面與通孔的內壁相貼靠。

本實用新型的工作原理是：本接塵器的殼體具有凹槽一和凹槽二，通孔將凹槽一和凹槽二連通，套筒插接且固定在通孔上，套筒的外側面與通孔的內壁貼靠，能夠防止粉塵從二者之間的接觸處飛出，打孔時，先將殼體的上端面與墻壁相貼靠，之后套筒對準需要打孔位置的中心，電鉆的鉆頭從凹槽二內伸入，穿過通孔進凹槽一后對墻面進行打孔，打孔過程中，鉆頭打下的粉塵被凹槽一收集起來，因為鉆頭沒有與通孔直接接觸，所以不會對通孔內壁產生磨損，雖然鉆頭會對套筒產生磨損，但套筒是可拆卸連接在通孔上的，當鉆頭與套筒內腔之間的間隙較大時，可以更換新套筒，防止鉆頭與套筒內腔之間的間隙過大，由此達到防止粉塵從接塵器內飛出的目的。

在上述的一種用于裝修的接塵器中，所述套筒的底部具有凸臺，套筒的頂部高于凹槽一的底壁。在打孔時，凸臺起到限位作用，能夠防止套筒相凹槽一方向移動，套筒的頂部高于凹槽一的底壁，能夠防止聚集在凹槽一底壁上的粉塵通過套筒的內腔飛出。

在上述的一種用于裝修的接塵器中，所述凸臺的上表面為平面，凸臺的上表面與凹槽二的頂壁相貼靠。凸臺的上表面與凹槽二的頂壁相貼靠的結構能夠提高套筒安裝的穩定性，尤其是在打孔過程中，能夠使套筒不易晃動，提高打孔位置的準確性。

在上述的一種用于裝修的接塵器中，所述凹槽一呈錐臺狀，凹槽一的寬度從上之下逐漸減小。該結構中，鉆頭打下的粉塵能夠順著凹槽一傾斜的內壁迅速地聚集在凹槽一的底壁上，方便接塵器對粉塵的收集。

在上述的一種用于裝修的接塵器中，所述通孔和套筒均呈圓形，所述套筒為具有彈性的塑料件且套筒與通孔為緊配合。具有彈性材料制成的套筒與通孔緊配合時產生良好的彈力，能夠增加套筒與通孔之間連接的穩定性，在打孔過程中，使套筒不易晃動，提高打孔位置的準確性。

與現有技術相比，本實用新型的優點如下：

1、本接塵器的套筒的外側面與通孔的內壁貼靠，能夠防止粉塵從二者之間的接觸處飛出，套筒可拆卸連接在通孔上，當鉆頭與套筒內腔之間的間隙較大時，可以更換新套筒，防止鉆頭與套筒內腔之間的間隙過大，由此達到防止粉塵從接塵器內飛出的目的。

2、本接塵器的套筒的頂部高于凹槽一的底壁，能夠防止聚集在凹槽一底壁上的粉塵通過套筒的內腔飛出。

附圖說明

圖1是本吸塵器的結構示意圖。

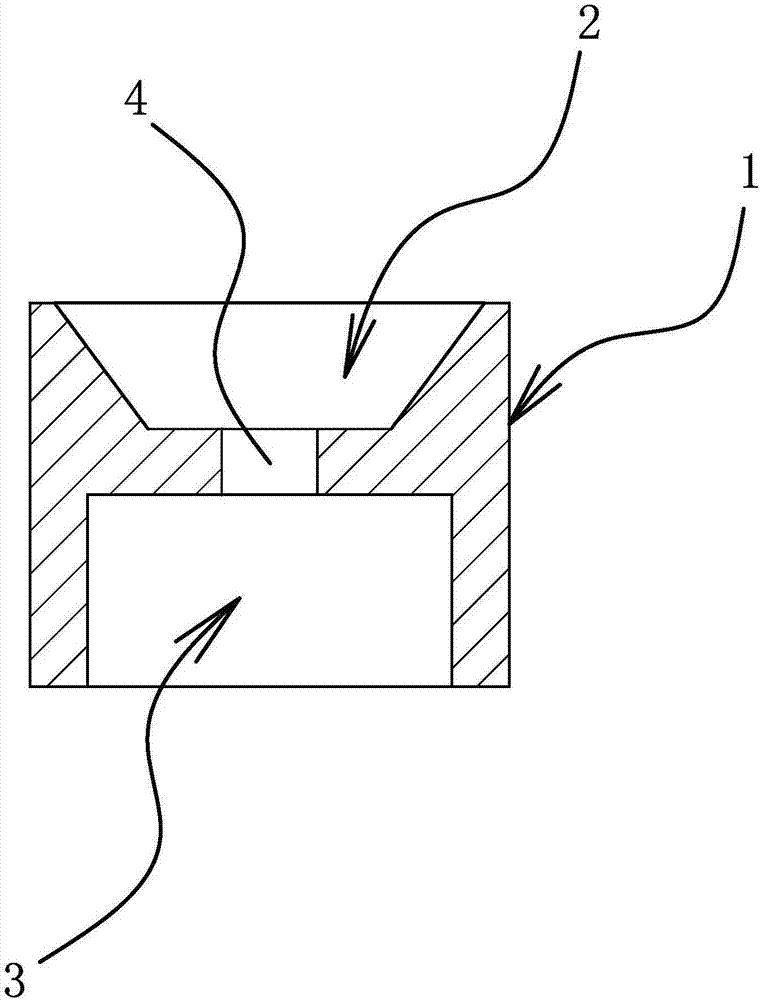

圖2是殼體的結構示意圖。

圖3是本吸塵器的立體圖。

圖中，1殼體；2凹槽一；3凹槽二；4通孔；5套筒；5a凸臺。

具體實施方式

以下是本實用新型的具體實施例并結合附圖，對本實用新型的技術方案作進一步的描述，但本實用新型并不限于這些實施例。

如圖1-2所示，本接塵器包括殼體1，殼體1的上端面和下端面上分別開設有凹槽一2和凹槽二3，凹槽一2的底壁上開設有貫穿至凹槽二3頂壁的通孔4，通孔4上可拆卸插接有套筒5，套筒5的外側面與通孔4的內壁相貼靠，能夠防止粉塵從二者之間的接觸處飛出，打孔時，先將殼體1的上端面與墻壁相貼靠，之后套筒5對準需要打孔位置的中心，電鉆的鉆頭從凹槽二3內伸入，穿過通孔4進凹槽一2后對墻面進行打孔，打孔過程中，鉆頭打下的粉塵被凹槽一2收集起來，因為鉆頭沒有與通孔4直接接觸，所以不會對通孔4內壁產生磨損，雖然鉆頭會對套筒5產生磨損，但套筒5是可拆卸連接在通孔4上的，當鉆頭與套筒5內腔之間的間隙較大時，可以更換新套筒5，防止鉆頭與套筒5內腔之間的間隙過大，由此達到防止粉塵從接塵器內飛出的目的。

如圖3所示，優選的，通孔4和套筒5均呈圓形，套筒5為具有彈性的塑料件且套筒5與通孔4為緊配合。具有彈性材料制成的套筒5與通孔4緊配合時產生良好的彈力，能夠增加套筒5與通孔4之間連接的穩定性，在打孔過程中，使套筒5不易晃動，提高打孔位置的準確性。

如圖1所示，本實施中，套筒5的底部具有凸臺5a，套筒5的頂部高于凹槽一2的底壁。在打孔時，凸臺5a起到限位作用，能夠防止套筒5相凹槽一2方向移動，套筒5的頂部高于凹槽一2的底壁，能夠防止聚集在凹槽一2底壁上的粉塵通過套筒5的內腔飛出。

如圖1所示，優選的，凸臺5a的上表面為平面，凸臺5a的上表面與凹槽二3的頂壁相貼靠。凸臺5a的上表面與凹槽二3的頂壁相貼靠的結構能夠提高套筒5安裝的穩定性，尤其是在打孔過程中，能夠使套筒5不易晃動，提高打孔位置的準確性。

如圖1或2或3所示，凹槽一2呈錐臺狀，凹槽一2的寬度從上之下逐漸減小。該結構中，鉆頭打下的粉塵能夠順著凹槽一2傾斜的內壁迅速地聚集在凹槽一2的底壁上，方便接塵器對粉塵的收集。

本文中所描述的具體實施例僅僅是對本實用新型精神作舉例說明。本實用新型所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本實用新型的精神或者超越所附權利要求書所定義的范圍。
