本實用新型涉及建筑領域，特別是指一種裝配式外墻線腳接縫。

背景技術：

隨著國家“十三五”規劃大力推進預制裝配式建筑，新興的綠色環保節能型裝配式建筑技術，也是住宅產業化的核心技術開始進行出現多樣化的研究。目前最主要的處理難點還是在接縫處理上，由于預制外墻是分塊進行拼裝的，不可避免地會遇到連接接縫的防水處理，處理不當就會造成節點出現漏水問題，無法達到整體裝配的防水要求。

技術實現要素：

本實用新型提出一種裝配式外墻線腳接縫，解決了現有技術中預制外墻接縫防水處理的問題。

本實用新型的技術方案是這樣實現的：一種裝配式外墻線腳接縫，包括夾心保溫外墻，所述的夾心保溫外墻包括第一墻板、保溫層和第二墻板，保溫層設在第一墻板與第二墻板之間，上下層的夾心保溫外墻之間設有第一安裝縫，第一安裝縫內由外到內依次設有密封膠、第一密封棒和灌漿料，左右層的夾心保溫外墻之間設有第二安裝縫，第二安裝縫由外到內依次設有封閉膠圈、密封膠、第一密封棒、第二密封棒和耐火接縫。

所述的夾心保溫外墻與疊合樓板通過環筋扣合現澆連接，疊合樓板上設有樓板現澆。

所述的第一墻板上設有一體化裝飾線腳。

所述的密封膠為硅酮建筑密封膠、聚氨酯建筑密封膠或硅烷改性聚醚類建筑密封膠。

本實用新型具有以下的有益效果：采用導水優于堵水、排水優于防水的設計理念，考慮到可能有一定的水流會突破外側防水層，通過設計合理的排水路徑將這部分突破而入的水引導到排水構造中，將其排出室外，避免其進一步滲透到室內；采用類似線腳預埋鋼筋穿管形式與承重主體結構連為一體，達到同壽命、同周期變形，起到防火隔離作用，既能滿足外觀需求又能解決工廠預制裝配化安裝施工的工業化標準；本外墻接縫結構更能體現裝配式技術的優越性，具有連接更加牢固、防水密封性能更好的優點。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

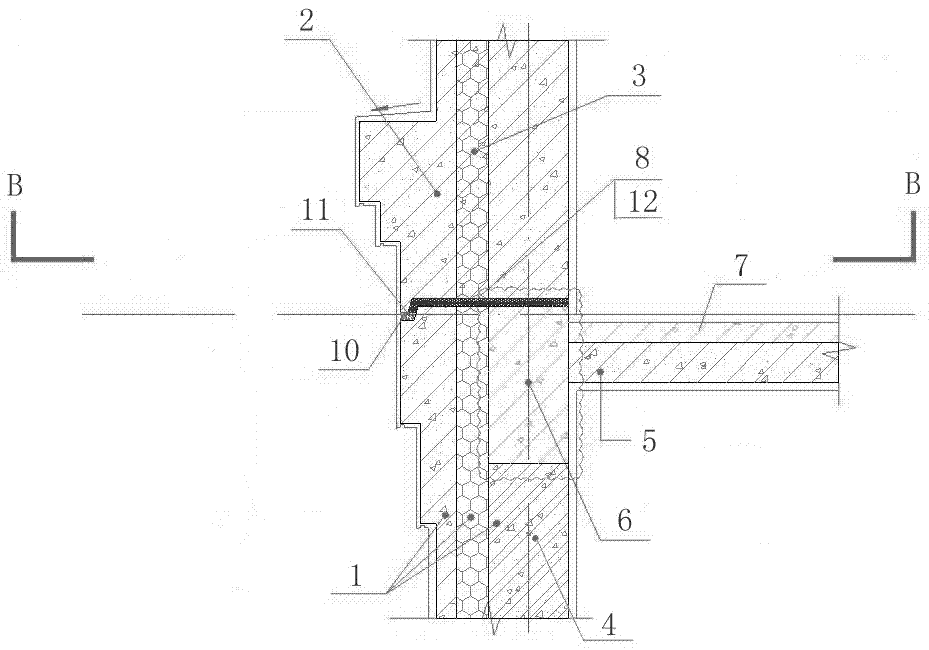

圖1為外墻的結構示意圖。

圖2為圖1的A處剖面圖。

圖3為圖2的B-B向視圖。

其中：1-夾心保溫外墻，2-第一墻板，3-保溫層，4-第二墻板，5-疊合樓板，6-環筋扣合現澆，7-樓板現澆，8-第一安裝縫，9-第二安裝縫，10-密封膠，11-第一密封棒，12-灌漿料，13-封閉膠圈，14-第二密封棒，15-耐火接縫，16-一體化裝飾線腳。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有付出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1~3所示，本實用新型提出一種裝配式外墻線腳接縫，包括夾心保溫外墻1，所述的夾心保溫外墻1包括第一墻板2、保溫層3和第二墻板4，保溫層3設在第一墻板2與第二墻板4之間，上下層的夾心保溫外墻1之間設有第一安裝縫8，第一安裝縫8內由外到內依次設有密封膠10、第一密封棒11和灌漿料12，左右層的夾心保溫外墻1之間設有第二安裝縫9，第二安裝縫9由外到內依次設有封閉膠圈13、密封膠10、第一密封棒11、第二密封棒14和耐火接縫15。

所述的夾心保溫外墻1與疊合樓板5通過環筋扣合現澆6連接，疊合樓板5上設有樓板現澆7。

所述的第一墻板2上設有一體化裝飾線腳16。

所述的密封膠10為硅酮建筑密封膠、聚氨酯建筑密封膠或硅烷改性聚醚類建筑密封膠。

所述的第一密封棒11為發泡聚乙烯棒，第二密封棒14為發泡氯丁橡膠棒。

本實用新型的原理：第一安裝縫8通過密封膠10、第一密封棒11和灌漿料12密封，密封膠10和第一密封棒11設在第一墻板2處，灌漿料12設在第一墻板2、保溫層3和第二墻板4處，對水進行封堵，防止水進入縫隙；第二安裝縫9通過封閉膠圈13、密封膠10、第一密封棒11、第二密封棒14和耐火接縫15密封，封閉膠圈13設在一體化裝飾線腳16處進行一次密封，密封膠10和第一密封棒11設在第一墻板2處進行二次密封，第一密封棒11和第二密封棒14之間形成導水的空腔，第二密封棒14和耐火接縫15設在第二墻板4處進行三次密封。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
