本發明涉及設備安裝，尤其涉及一種掛扣式平臺及安裝方法。

背景技術：

1、在船舶、橋梁、建筑鋼結構以及能源化工等行業，產品在總裝階段時，其頂部區域需要進行相關結構的安裝和設備的調試工作。進行高空作業時，通常以搭設腳手架或安裝掛籃的方式提供作業平臺。

2、但是，由于某些產品存在著頂部較高、頂部四周懸空以及頂部投影面積較小的特點，存在著高空作業條件差以及安全風險較大的缺陷，受限于這些產品頂部特點甚至是施工工藝的限制，致使在產品頂部區域無法搭設腳手架或架設掛籃，需要提供一種合適的工裝平臺來輔助高空作業。

技術實現思路

1、為解決上述問題，本申請?zhí)峁┮环N掛扣式平臺及安裝方法。

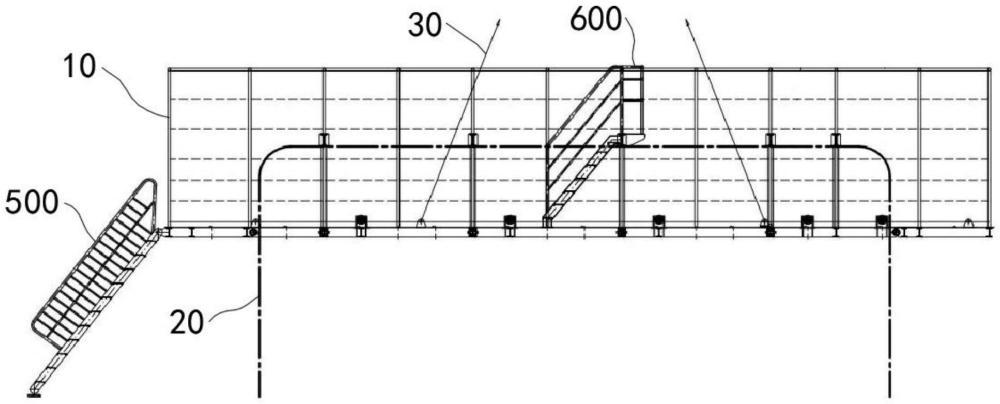

2、本申請?zhí)峁┮环N掛扣式平臺，包括臺體、扣框和萬向壓緊組件，臺體圍合形成有開口，臺體用于通過開口繞設在產品的側壁外，扣框設有至少兩個，扣框與臺體連接并跨設于開口，扣框用于掛扣于產品的頂側，萬向壓緊組件設有至少兩個，萬向壓緊組件沿開口的環向依次分布且設于臺體朝向產品的側壁的一側，萬向壓緊組件用于抵緊在產品的側壁。

3、在一些實施方式中，萬向壓緊組件包括：

4、安裝板，與臺體連接；

5、手柄，包括依次連接的手輪、柄身和球體，柄身與安裝板軸向活動連接；以及

6、壓板，活動套設于球體外，壓板中遠離手柄的一側用于抵緊在產品的側壁。

7、在一些實施方式中，扣框包括：

8、立柱，設有兩個，兩個立柱分別連接于臺體并位于開口的相對的兩側；

9、橫梁，與兩個立柱的頂端連接。

10、在一些實施方式中，扣框還包括：

11、彈性墊，連接在橫梁的底側。

12、在一些實施方式中，掛扣式平臺還包括：

13、滾輪，設有多個，多個滾輪與臺體連接且向開口的方向凸出，滾輪用于與產品的側壁滾動接觸。

14、在一些實施方式中，在扣框掛扣于產品的頂側的條件下，產品的與臺體的高度位置對應的輪廓形狀為第一形狀，開口的形狀與第一形狀相匹配。

15、在一些實施方式中，掛扣式平臺包括：

16、外部梯架，外部梯架的頂端與臺體連接，外部梯架的底端用于放置在地面上。

17、在一些實施方式中，掛扣式平臺包括：

18、內部梯架，內部梯架安裝在臺體的頂側。

19、在一些實施方式中，掛扣式平臺包括：

20、欄桿，安裝于臺體，且欄桿位于臺體的頂側外沿。

21、一種安裝方法，應用于上述的掛扣式平臺，安裝方法包括：

22、通過起吊設備將掛扣式平臺吊至產品的上方；

23、將掛扣式平臺下放至扣框與產品的頂側接觸；

24、在扣框與產品的頂側接觸后，將所有的萬向壓緊組件調整至與產品的側壁抵接的狀態。

25、本申請有益效果如下：提供一種掛扣式平臺，包括臺體、扣框和萬向壓緊組件，臺體圍合形成有開口，開口位于環狀中心區域，臺體用于通過開口繞設在產品的側壁外，在臺體上連接有至少兩個扣框，扣框跨設于開口的上側，并在臺體安裝多個萬向壓緊組件，多個萬向壓緊組件沿開口的環向依次分別，并且多個萬向壓緊組件設于臺體朝向產品的側壁的一側；掛扣式平臺在使用時，將臺體從上往下地套入產品的頂部，通過至少兩個扣框均掛扣在產品的頂側，以此實現了掛扣式平臺在高度方向上的定位，并通過多個萬向壓緊組件抵緊產品的側壁，通過萬向壓緊組件具有萬向功能確保萬向壓緊組件能夠與產品的側壁緊貼，以此實現了掛扣式平臺在水平方向上的定位，本申請?zhí)峁┑膾炜凼狡脚_(tái)在安裝與拆卸方面具有操作簡單、便捷以及安全性高的巨大優勢，通過掛扣式平臺能夠?qū)Ω呖枕敳客蛊痤?lèi)結構的施工和調試提供作業條件，具有防碰防撞的功能，能夠取代以往的腳手架和掛籃，提高了作業效率與作業的安全性。

技術特征：

1.一種掛扣式平臺，其特征在于，包括：

2.如權利要求1所述的掛扣式平臺，其特征在于，所述萬向壓緊組件包括：

3.如權利要求1所述的掛扣式平臺，其特征在于，所述扣框包括：

4.如權利要求3所述的掛扣式平臺，其特征在于，所述扣框還包括：

5.如權利要求1所述的掛扣式平臺，其特征在于，所述掛扣式平臺還包括：

6.如權利要求1-5中任一項所述的掛扣式平臺，其特征在于，

7.如權利要求1-5中任一項所述的掛扣式平臺，其特征在于，所述掛扣式平臺包括：

8.如權利要求1-5中任一項所述的掛扣式平臺，其特征在于，所述掛扣式平臺包括：

9.如權利要求1-5中任一項所述的掛扣式平臺，其特征在于，所述掛扣式平臺包括：

10.一種安裝方法，其特征在于，應用于權利要求1-9中任一項所述的掛扣式平臺，所述安裝方法包括：

技術總結
本發明公開一種掛扣式平臺及安裝方法，涉及設備安裝技術領域，掛扣式平臺包括臺體、扣框和萬向壓緊組件，臺體圍合形成有開口，臺體用于通過開口繞設在產品的側壁外，扣框設有至少兩個，扣框與臺體連接并跨設于開口，扣框用于掛扣于產品的頂側，萬向壓緊組件設有至少兩個，萬向壓緊組件沿開口的環向依次分布且設于臺體朝向產品的側壁的一側，萬向壓緊組件用于抵緊在產品的側壁。本申請?zhí)峁┑膾炜凼狡脚_(tái)在安裝與拆卸方面具有操作簡單、便捷以及安全性高的巨大優勢，通過掛扣式平臺能夠?qū)Ω呖枕敳客蛊痤?lèi)結構的施工和調試提供作業條件，具有防碰防撞的功能，能夠取代以往的腳手架和掛籃，提高了作業效率與作業的安全性。

技術研發人員：何立峰,湯吉斌,龍文學,劉明,徐衛衛
受保護的技術使用者：武昌船舶重工集團有限公司
技術研發日：
技術公布日：2025/3/20
