本技術涉及鋼結構，具體為一種h型鋼梁與鋼柱牛腿的調平裝置。

背景技術：

1、隨著建筑業的高速發展，鋼結構以其自身的優勢，逐步成為建筑最重要結構形式之一。隨著當前經濟高速發展，人民的生活水平提高，對裝配式鋼結構應用率越來越高，為了這種迫切需求，興建大型公共建筑等設施成為當前的建設任務。鋼結構憑借其自身優越的性能，近年來應用飛速發展，應用范圍較廣，包括鋼結構房屋建筑、鋼結構裝配式醫院、鋼結構裝配式學校等。

2、鋼框架結構有效滿足了對復雜結構的設計需求，保證了設計造型美觀、結構新穎。鋼梁安裝、安裝高強螺栓都需要在高空中進行，且鋼梁安裝后自重較大，安裝螺栓時鋼梁與牛腿的相對位置不易調節，造成安裝螺栓困難，高強螺栓不易穿過螺栓孔，在這些高空作業區域，沒有鋼梁調平裝置，機械使用操作不便，安裝高強螺栓難以進行。

3、如授權公告號為cn213143427u的專利文件公開了一種h型鋼梁與鋼管混凝土柱的連接結構，該h型鋼梁與鋼管混凝土柱的連接結構中，矩形鋼管混凝土柱的鋼柱包括第一管壁、第二管壁、第三管壁及第四管壁；第一鋼牛腿第一端與第一管壁連接，第二端與第一h型鋼梁連接；端板與第二管壁平行且端板的一部分與第二管壁連接，另一部分與第一鋼牛腿一側連接；第二鋼牛腿第一端與端板連接，第二端與第二h型鋼梁連接；翼緣側貼板與第四管壁平行且翼緣側貼板的一部分與第四管壁連接，另一部分與第一鋼牛腿另一側連接；鋼貼板與第三管壁平行且連接，鋼貼板的兩端分別與端板的端部及翼緣側貼板的端部連接。該連接結構能保證節點區的混凝土澆筑質量，在住宅領域便于推廣。

4、但是存在h型鋼梁與鋼柱牛腿不便對齊，影響焊接質量，不便適用于多種寬度鋼梁調平使用，實用性較差的問題。因此，我們提出一種h型鋼梁與鋼柱牛腿的調平裝置，以便于解決上述中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種h型鋼梁與鋼柱牛腿的調平裝置，以解決上述背景技術中提出現有的調平裝置存在h型鋼梁與鋼柱牛腿不便對齊，影響焊接質量，不便適用于多種寬度鋼梁調平使用，實用性較差的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種h型鋼梁與鋼柱牛腿的調平裝置，包括鋼柱本體、牛腿本體和h型鋼梁本體，所述鋼柱本體的右側安裝有牛腿本體，所述牛腿本體的上端安裝有牛腿上翼緣板，還包括有固定機構和調平機構，所述固定機構包括固定底座和千斤頂，所述固定底座的表面開設有安裝槽，所述安裝槽的下端安裝有滑塊，所述滑塊的下端安裝有固定夾，所述固定夾的上端安裝有長圓孔螺栓；

3、所述h型鋼梁本體安裝在牛腿本體的右側，所述h型鋼梁本體的上端安裝有h型鋼梁上翼緣板，所述h型鋼梁本體的表面開設有鋼梁螺栓孔。

4、優選的，所述固定底座放在牛腿本體上通過長圓孔調節寬度并與牛腿本體連接牢固。

5、優選的，所述調平機構包括連接板、h梁翼緣板卡板和長圓孔連接螺栓，所述千斤頂?shù)纳隙税惭b有連接板，所述連接板的表面開設有滑槽，所述滑槽的右側面通過長圓孔連接螺栓安裝有h梁翼緣板卡板。

6、優選的，所述h型鋼梁上翼緣板通過長圓孔連接螺栓與連接板構成拆卸結構。

7、優選的，所述h型鋼梁本體通過千斤頂和h梁翼緣板卡板與牛腿本體構成上下滑動結構。

8、優選的，所述h型鋼梁本體的前側安裝有固定板，所述固定板通過鋼梁螺栓孔和高強螺栓與h型鋼梁本體構成拆卸結構。

9、與現有技術相比，本實用新型的有益效果是：該h型鋼梁與鋼柱牛腿的調平裝置；

10、1、設置h鋼梁調平裝置，能夠有效解決高空人工操作的困難，該裝置采用千斤頂配合長圓孔裝配式組裝，可適用于多種寬度鋼梁調平使用，人工操作方便，施工便捷，有效的保證螺栓安裝效率和質量；

11、2、設置固定機構，輔助安裝調平裝置，有效減少了工人在高空使用鐵錘沖擊沖釘對空的安全隱患，使螺栓穿束更加容易，為施工人員在高空節省體力，提高安裝質量；

12、3、該裝置解決了適用于單一尺寸的h型鋼，大大提高了裝置的適用性，能夠有效的降低了成本，提高了經濟效益，同時方便拆卸、更換和檢修調平裝置，提高效率。

技術特征：

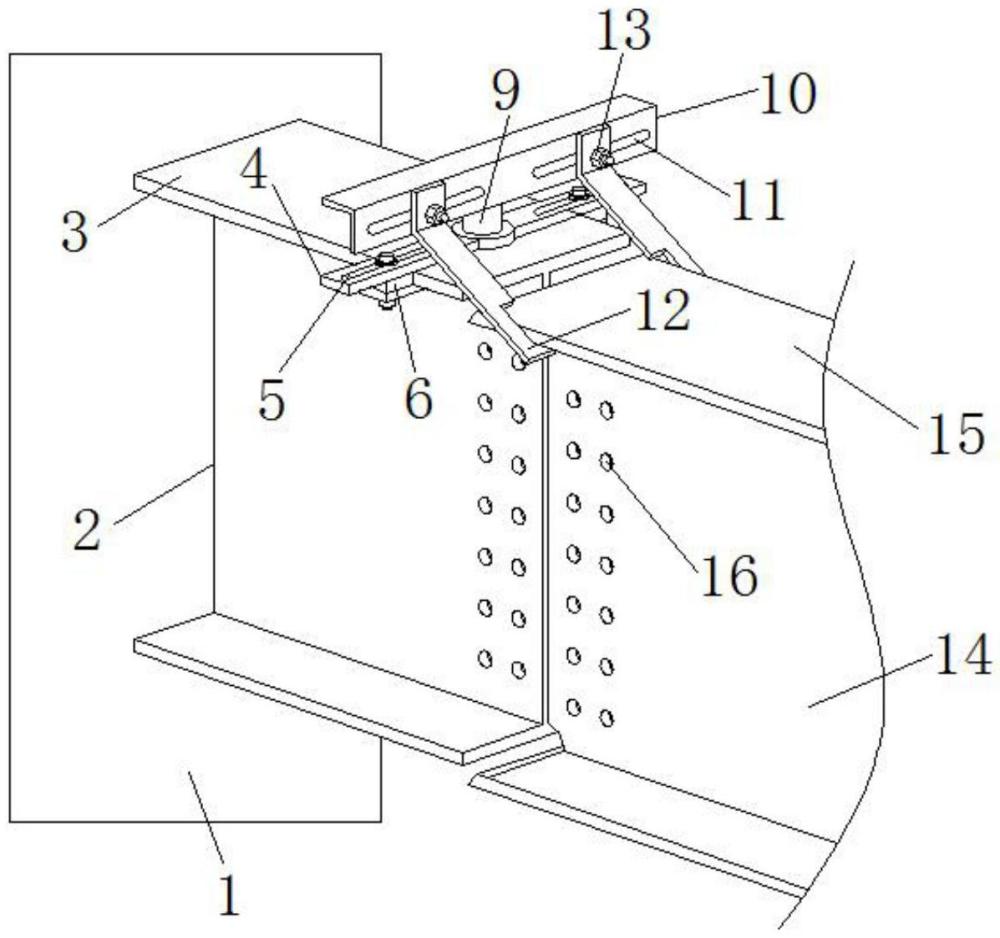

1.一種h型鋼梁與鋼柱牛腿的調平裝置，包括鋼柱本體(1)、牛腿本體(2)和h型鋼梁本體(14)，所述鋼柱本體(1)的右側安裝有牛腿本體(2)，所述牛腿本體(2)的上端安裝有牛腿上翼緣板(3)，其特征在于：還包括有固定機構和調平機構，所述固定機構包括固定底座(4)和千斤頂(9)，所述固定底座(4)的表面開設有安裝槽(5)，所述安裝槽(5)的下端安裝有滑塊(6)，所述滑塊(6)的下端安裝有固定夾(7)，所述固定夾(7)的上端安裝有長圓孔螺栓(8)；

2.根據權利要求1所述的一種h型鋼梁與鋼柱牛腿的調平裝置，其特征在于：所述固定底座(4)放在牛腿本體(2)上通過長圓孔調節寬度并與牛腿本體(2)連接牢固。

3.根據權利要求1所述的一種h型鋼梁與鋼柱牛腿的調平裝置，其特征在于：所述調平機構包括連接板(10)、h梁翼緣板卡板(12)和長圓孔連接螺栓(13)，所述千斤頂(9)的上端安裝有連接板(10)，所述連接板(10)的表面開設有滑槽(11)，所述滑槽(11)的右側面通過長圓孔連接螺栓(13)安裝有h梁翼緣板卡板(12)。

4.根據權利要求1所述的一種h型鋼梁與鋼柱牛腿的調平裝置，其特征在于：所述h型鋼梁上翼緣板(15)通過長圓孔連接螺栓(13)與連接板(10)構成拆卸結構。

5.根據權利要求1所述的一種h型鋼梁與鋼柱牛腿的調平裝置，其特征在于：所述h型鋼梁本體(14)通過千斤頂(9)和h梁翼緣板卡板(12)與牛腿本體(2)構成上下滑動結構。

6.根據權利要求5所述的一種h型鋼梁與鋼柱牛腿的調平裝置，其特征在于：所述h型鋼梁本體(14)的前側安裝有固定板(17)，所述固定板(17)通過鋼梁螺栓孔(16)和高強螺栓(18)與h型鋼梁本體(14)構成拆卸結構。

技術總結
本技術公開了一種H型鋼梁與鋼柱牛腿的調平裝置，包括鋼柱本體、牛腿本體和H型鋼梁本體，所述鋼柱本體的右側安裝有牛腿本體，所述牛腿本體的上端安裝有牛腿上翼緣板，還包括有固定機構和調平機構，所述固定機構包括固定底座和千斤頂，所述固定夾的上端安裝有長圓孔螺栓，所述H型鋼梁本體的上端安裝有H型鋼梁上翼緣板，所述H型鋼梁本體的表面開設有鋼梁螺栓孔。該H型鋼梁與鋼柱牛腿的調平裝置，設置固定機構方便快速安裝、拆卸調平機構，設置調平機構可適用于多種寬度鋼梁調平使用，人工操作方便，施工便捷，有效減少工人在高空使用鐵錘沖擊沖釘對空的安全隱患，為施工人員在高空節省體力，提高安裝質量。

技術研發人員：李建梁,王輝,王子星,趙洪北,潘慧云
受保護的技術使用者：山東天元建設機械有限公司
技術研發日：20240322
技術公布日：2025/4/24
