本技術涉及廊架結構，具體為一種休閑廊架結構。

背景技術：

1、隨著城市經濟的發展，城市人口規模化越來越大，給市民提供休憩的廣場、公園等等都成為了眾多城市必須解決的問題。而在公園和廣場等場所大多還需要提供如休憩的凳子、桌椅等等以供市民能夠進行休息。現有的公開(公告)號cn220414984u，公開了一種星光亭鋼廊架結構，包括固定到地下的支撐桿、連接到支撐桿上方的燈光組件，圍繞在支撐桿周圍的坐凳結構；所述燈光組件包括對接連接桿，多個依次圍繞在對接連接桿上且呈傘狀的弧面，所述弧面外表面設置有多個漏光孔，并在弧面內集成有照明燈；所述對接連接桿與弧面之間還設置有輔助支撐件，且輔助支撐件底部抵在支撐桿上端。本實用新型通過在鋼結構框架上集成燈光組件和坐凳組件集成為一體化，增加結構功能。

2、上述公開的專利，在弧面即廊架的廊頂上設置有多個漏光孔，在雨天雨水容易沿著漏光孔滴落至下方的凳板上，從而使得用戶無法正常避雨，因此需要研發一種休閑廊架結構。

技術實現思路

1、本部分的目的在于概述本實用新型的實施方式的一些方面以及簡要介紹一些較佳實施方式。在本部分以及本申請的說明書摘要和實用新型名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和實用新型名稱的目的模糊，而這種簡化或省略不能用于限制本實用新型的范圍。

2、為解決上述技術問題，根據本實用新型的一個方面，本實用新型提供了如下技術方案：

3、一種休閑廊架結構，其包括：

4、廊頂，所述廊頂呈“葉片”狀且開設有多個漏光孔，所述廊頂?shù)牡撞客ㄟ^支撐結構安裝在地面上；

5、雨布，所述廊頂?shù)捻敳繌澱垆佋O(shè)設置有雨布，所述廊頂?shù)捻敳吭O(shè)置有控制雨布撐開以及收縮的撐開收縮組件，所述撐開收縮組件包括有通過固定柱固定設置在廊頂頂部的橫向的固定桿，所述固定桿的兩端前后對稱設置有防水電動推桿，四個所述防水電動推桿的輸出軸分別設置有兩根平行于固定桿的活動桿，所述固定桿的桿身上等間距貫穿設置有活動座，每根所述活動桿的桿身上等間距貫穿設置有對應活動座的隨動座，所述活動座的前后兩端分別鉸接設置在聯動桿的一端，所述聯動桿呈“x”狀，所述聯動桿另外兩端分別鉸接設置在隨動座上，所述雨布的底部多個點均勻的與隨動座的頂部相互粘接。

6、作為本實用新型所述的一種休閑廊架結構的一種優選方案，其中：所述支撐結構包括有多根固定在廊頂?shù)撞康闹武摷埽喔鲋武摷芙M成“喇叭”狀，多根所述支撐鋼架上間距設置有多個加固環，每根所述支撐鋼架的底端均設置有用于伸入地底的固定架。

7、作為本實用新型所述的一種休閑廊架結構的一種優選方案，其中：所述廊頂?shù)南路皆O(shè)置有座凳，所述座凳環繞支撐結構外側設置，所述廊頂和座凳的表面均設置有防腐蝕漆面。

8、作為本實用新型所述的一種休閑廊架結構的一種優選方案，其中：最右端的所述活動座、隨動座分別與固定桿、活動桿的桿身固定連接，其余的活動座、隨動座分別與固定桿、活動桿的桿身滑動連接。

9、作為本實用新型所述的一種休閑廊架結構的一種優選方案，其中：所述雨布完全撐開后的表面面積大于且覆蓋在多個漏光孔所圍成區域的表面積。

10、與現有技術相比，本實用新型的有益效果是：在廊頂?shù)捻敳吭鲈O(shè)了雨布，并且還設置了可以控制雨布撐開以及收縮的撐開收縮組件，在雨天或者用戶需要遮陽時，可以及時的將雨布撐開，起到了一定的遮雨、遮光作用。

技術特征：

1.一種休閑廊架結構，其特征在于，包括：

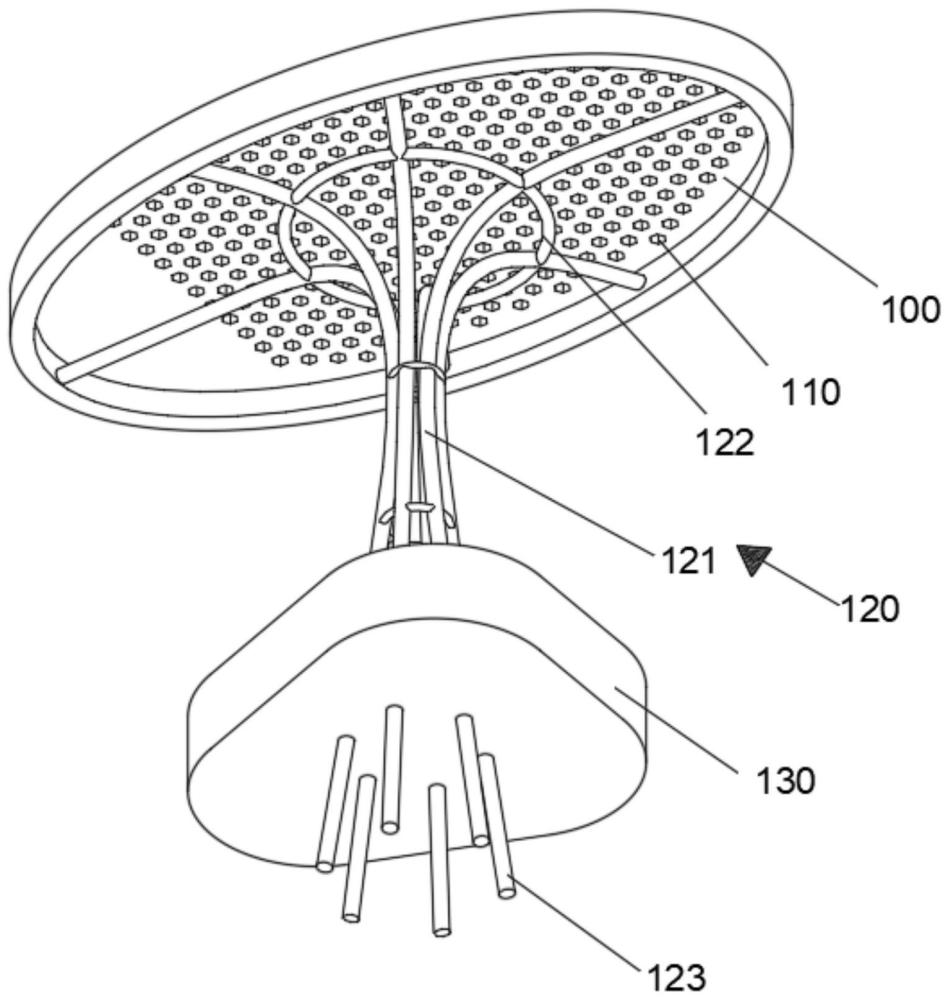

2.根據權利要求1所述的一種休閑廊架結構，其特征在于：所述支撐結構(120)包括有多根固定在廊頂(100)底部的支撐鋼架(121)，多根所述支撐鋼架(121)組成“喇叭”狀，多根所述支撐鋼架(121)上間距設置有多個加固環(122)，每根所述支撐鋼架(121)的底端均設置有用于伸入地底的固定架(123)。

3.根據權利要求1所述的一種休閑廊架結構，其特征在于：所述廊頂(100)的下方設置有座凳(130)，所述座凳(130)環繞支撐結構(120)外側設置，所述廊頂(100)和座凳(130)的表面均設置有防腐蝕漆面。

4.根據權利要求1所述的一種休閑廊架結構，其特征在于：最右端的所述活動座(260)、隨動座(270)分別與固定桿(230)、活動桿(250)的桿身固定連接，其余的活動座(260)、隨動座(270)分別與固定桿(230)、活動桿(250)的桿身滑動連接。

5.根據權利要求4所述的一種休閑廊架結構，其特征在于：所述雨布(200)完全撐開后的表面面積大于且覆蓋在多個漏光孔(110)所圍成區域的表面積。

技術總結
本技術公開的屬于廊架結構技術領域，具體為一種休閑廊架結構，包括廊頂，廊頂呈“葉片”狀且開設有多個漏光孔，廊頂?shù)牡撞客ㄟ^支撐結構安裝在地面上；廊頂?shù)捻敳繌澱垆佋O(shè)設置有雨布，廊頂?shù)捻敳吭O(shè)置有控制雨布撐開以及收縮的撐開收縮組件，撐開收縮組件包括有通過固定柱固定設置在廊頂頂部的橫向的固定桿，固定桿的兩端前后對稱設置有防水電動推桿，四個防水電動推桿的輸出軸分別設置有兩根平行于固定桿的活動桿。該技術，在廊頂?shù)捻敳吭鲈O(shè)了雨布，并且還設置了可以控制雨布撐開以及收縮的撐開收縮組件，在雨天或者用戶需要遮陽時，可以及時的將雨布撐開，起到了一定的遮雨、遮光作用。

技術研發人員：孫婉婉
受保護的技術使用者：申合地園林景觀設計有限公司
技術研發日：20240415
技術公布日：2025/4/10
