本技術涉及鋼結構，具體為一種高強度鋼結構部件。

背景技術：

1、結構是由鋼制材料組成的結構，是主要的建筑結構類型之一，結構主要由型鋼和鋼板等制成的鋼梁、鋼柱、鋼桁架等構件組成，鋼材的特點是強度高、自重輕、整體剛性好、變形能力強，故用于建造大跨度和超高、超重型的建筑物特別適宜；鋼結構是由鋼制材料組成的機構，是主要的建筑結構類型之一。

2、結構主要由型鋼和鋼板等制成的鋼梁、鋼柱、鋼桁架等構件組成，各構件之間的連接部位稱為鋼結構節點，傳統的鋼結構部件在設計和施工過程中，鋼梁與鋼梁之間的連接方式較為單一，連接強度相對較為不足，高結構的剛度和穩定性不佳，無法較好的對超高、超重的建筑進行框架式支撐，鋼結構連接點的剛性承載強度不足，影響后續建筑的搭建與承載，安裝適配不便，且整體結構安裝便利性不足，為此我們提出一種高強度鋼結構部件來解決上述問題。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種高強度鋼結構部件，具備高強度鋼連接結構，鋼梁連接點的安裝處承載強度較高，剛性與穩定性較好，且結構簡單，施工便利等優點，解決了現有鋼結構節點強度不足，無法適用于大跨度和超高、超重型的建筑物，且整體結構安裝便利性不足的問題。

3、(二)技術方案

4、為實現上述高強度鋼連接結構，鋼梁連接點的安裝處承載強度較高，剛性與穩定性較好，且結構簡單，施工便利的目的，本實用新型提供如下技術方案：一種高強度鋼結構部件，包括方形鋼梁柱，所述方形鋼梁柱外側的四個面均設有鋼梁連接件；

5、所述方形鋼梁柱外側的四個面均設有兩組強化連接件，上下相鄰的兩組所述強化連接件分別連接于鋼梁連接件的上下兩端，所述方形鋼梁柱的內側設有強化方管，相鄰兩個所述鋼梁連接件之間設有三角加強件，所述三角加強件的兩側分別與四個強化連接件栓接連接；

6、其中，所述強化連接件上設有安裝螺栓件，所述強化方管和強化連接件由安裝螺栓件栓接固定于方形鋼梁柱的內外兩側，所述鋼梁連接件、強化連接件和三角加強件均以方形鋼梁柱為軸心均勻分布。

7、優選的，所述方形鋼梁柱為方形鋼梁管，所述鋼梁連接件為方形鋼梁管，所述強化方管的上下間距大于兩組強化連接件的上下間距。

8、優選的，所述強化連接件包括鋼梁加強框與輔助加強板，所述鋼梁加強框均勻設置于方形鋼梁柱外側的四個面處，所述鋼梁加強框由安裝螺栓件栓接于方形鋼梁柱的外側，所述輔助加強板設置于鋼梁加強框的內側，所述鋼梁連接件位于兩個鋼梁加強框之間。

9、優選的，所述鋼梁加強框與輔助加強板均采用鋼材材質，所述鋼梁加強框與方形鋼梁柱與鋼梁連接件的接觸面相匹配。

10、優選的，所述鋼梁連接件與強化連接件之間栓接固定有加強固定桿，所述加強固定桿的數量不少于兩排。

11、優選的，所述三角加強件的兩側均設有輔助加強桿，所述三角加強件由輔助加強桿與強化連接件和鋼梁連接件栓接連接。

12、優選的，所述三角加強件的內側等距離設置有三角加強板，所述三角加強板為橫向鋼板。

13、優選的，所述鋼梁連接件和強化連接件均焊接于方形鋼梁柱處，所述方形鋼梁柱鋼梁連接件、強化連接件和三角加強件的表面均噴涂有防銹保護漆面。

14、(三)有益效果

15、與現有技術相比，本實用新型提供了一種高強度鋼結構部件，具備以下

16、有益效果：

17、1、該高強度鋼結構部件，通過設有強化連接件，使鋼梁連接件可由強化連接件進行上下夾持受力，受力承載強度高，方形鋼梁柱的內側設有強化方管，輔助增加了方形鋼梁柱的整體受力強度，相鄰的鋼梁連接件之間設有三角加強件，整體鋼連接點可穩定栓接于一體，且整體均勻安裝于方形鋼梁柱上，受力均勻，承載強度高，整體結構簡單，適配安裝便利，使整體具有高強度鋼連接結構，鋼梁連接點的安裝處承載強度較高，剛性與穩定性較好，且結構簡單，施工便利。

技術特征：

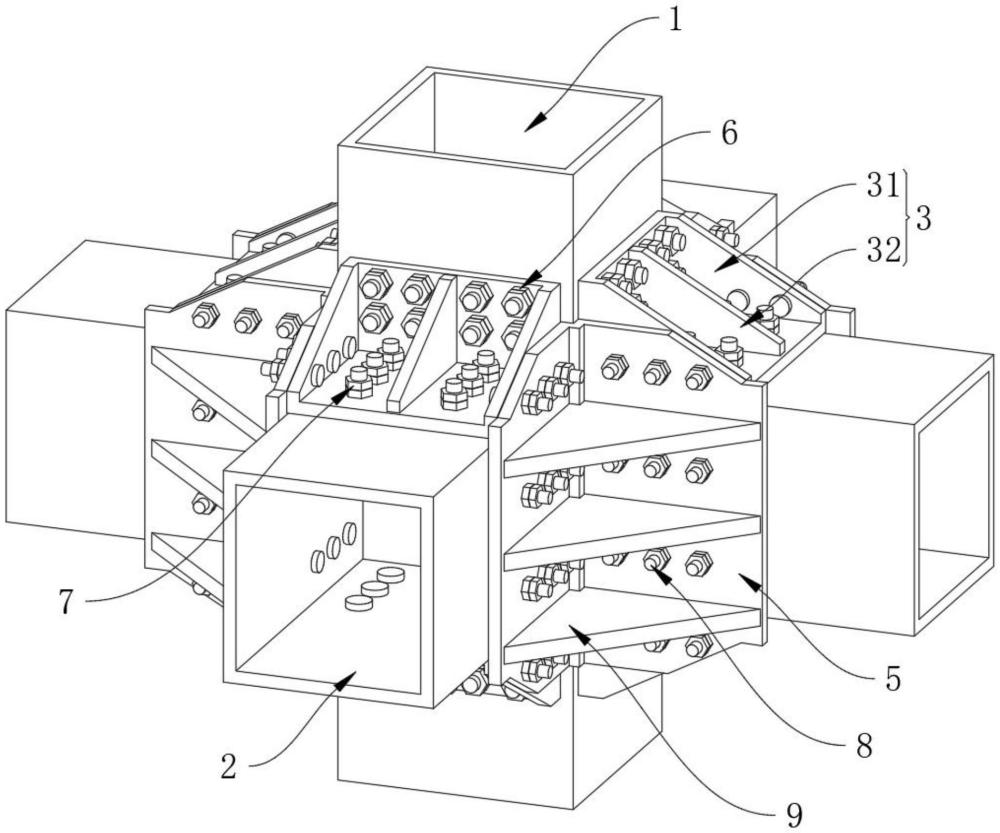

1.一種高強度鋼結構部件，包括方形鋼梁柱(1)，其特征在于：所述方形鋼梁柱(1)外側的四個面均設有鋼梁連接件(2)；

2.根據權利要求1所述的一種高強度鋼結構部件，其特征在于：所述方形鋼梁柱(1)為方形鋼梁管，所述鋼梁連接件(2)為方形鋼梁管，所述強化方管(4)的上下間距大于兩組強化連接件(3)的上下間距。

3.根據權利要求1所述的一種高強度鋼結構部件，其特征在于：所述強化連接件(3)包括鋼梁加強框(31)與輔助加強板(32)，所述鋼梁加強框(31)均勻設置于方形鋼梁柱(1)外側的四個面處，所述鋼梁加強框(31)由安裝螺栓件(6)栓接于方形鋼梁柱(1)的外側，所述輔助加強板(32)設置于鋼梁加強框(31)的內側，所述鋼梁連接件(2)位于兩個鋼梁加強框(31)之間。

4.根據權利要求3所述的一種高強度鋼結構部件，其特征在于：所述鋼梁加強框(31)與輔助加強板(32)均采用鋼材材質，所述鋼梁加強框(31)與方形鋼梁柱(1)與鋼梁連接件(2)的接觸面相匹配。

5.根據權利要求1所述的一種高強度鋼結構部件，其特征在于：所述鋼梁連接件(2)與強化連接件(3)之間栓接固定有加強固定桿(7)，所述加強固定桿(7)的數量不少于兩排。

6.根據權利要求1所述的一種高強度鋼結構部件，其特征在于：所述三角加強件(5)的兩側均設有輔助加強桿(8)，所述三角加強件(5)由輔助加強桿(8)與強化連接件(3)和鋼梁連接件(2)栓接連接。

7.根據權利要求1所述的一種高強度鋼結構部件，其特征在于：所述三角加強件(5)的內側等距離設置有三角加強板(9)，所述三角加強板(9)為橫向鋼板。

8.根據權利要求1所述的一種高強度鋼結構部件，其特征在于：所述鋼梁連接件(2)和強化連接件(3)均焊接于方形鋼梁柱(1)處，所述方形鋼梁柱(1)鋼梁連接件(2)、強化連接件(3)和三角加強件(5)的表面均噴涂有防銹保護漆面。

技術總結
本技術涉及鋼結構技術領域，且公開了一種高強度鋼結構部件，包括方形鋼梁柱，所述方形鋼梁柱外側的四個面均設有鋼梁連接件，所述方形鋼梁柱外側的四個面均設有兩組強化連接件，上下相鄰的兩組所述強化連接件分別連接于鋼梁連接件的上下兩端。該技術，通過設有強化連接件，使鋼梁連接件可由強化連接件進行上下夾持受力，受力承載強度高，強化方管增加了方形鋼梁柱的整體受力強度，三角加強件的設置，使整體鋼連接點可穩定均勻安裝于方形鋼梁柱上，受力均勻，承載強度高，整體結構簡單，適配安裝便利，使整體具有高強度鋼連接結構，鋼梁連接點的安裝處承載強度較高，剛性與穩定性較好，且結構簡單，施工便利。

技術研發人員：殷硯釗,崔丹丹,于珍
受保護的技術使用者：山東艾爾機械有限公司
技術研發日：20240510
技術公布日：2025/4/24
