本申請涉及用于外墻保溫一體板的爬架支撐裝置，具體為一種用于外墻保溫一體板的爬架支撐裝置。

背景技術：

1、剪力墻澆筑完成后，復合保溫一體化板無需拆除，澆筑的混凝土與復合保溫一體化板，共同組成了剪力墻外墻，該種澆筑完成后的剪力墻外側的立面為軟質保溫層，在這種軟質外墻立面上安拆爬架附墻件支座時，現有技術是先將爬架附墻件支座安裝處的軟質外層保溫層切割掉，將爬架附墻件支座，靠接在已切除了軟質外層保溫層后外露的混凝土外側立面上，以滿足爬架附墻件支座的安裝要求。

2、目前，現有技術存在破壞剪力墻外墻保溫層的問題，在切割軟質外層保溫層過程中，保溫層中有毒的粉末還會嚴重危害施工人員的健康安全，當爬架附墻支座拆除后，還需要對切除的軟質外層保溫層進行重新恢復封堵，存在費時耗力，并影響墻體外觀美觀的缺陷，使用起來有一定的不便，故而提出一種外墻保溫一體板的爬架支撐裝置以解決上述問題。

技術實現思路

1、針對現有技術的不足，本申請提供了一種用于外墻保溫一體板的爬架支撐裝置，具備施工簡單方便，對保溫層破壞小易于修復等優點，解決了現有技術在安裝爬架支撐結構時對保溫層破壞較大，不便于安裝的問題。

2、為實現上述目的，本申請提供如下技術方案：一種用于外墻保溫一體板的爬架支撐裝置，包括墻體、固定在所述墻體左側的保溫層、安裝于所述保溫層左側的支撐板、四個固定在所述支撐板右側的支撐柱、安裝于所述支撐板左側的安裝板、固定于所述安裝板左側的附墻支座和設置于所述安裝板上的安裝機構；

3、所述安裝機構包括水平貫穿所述安裝板的安裝管、螺紋連接于所述安裝管外周壁上的螺母和設置于所述安裝管內部的限位組件，所述安裝板的左側以及支撐板的左側均開設有供安裝管貫穿的安裝孔，所述墻體的左側以及保溫層的左側均開設有供安裝管貫穿的預留孔。

4、采用上述技術方案，在使用時，將支撐板通過支撐柱架設于墻體的左側，然后將附墻支座通過安裝板安裝于支撐板的左側，進一步，通過安裝機構將安裝板、支撐板與墻體進行固定，通過支撐板與支撐柱的設置，無需大面積破壞保溫層來安裝附墻支座，降低裝置拆除后墻體與保溫層的修復難度，實用性更好，更加便于推廣使用。

5、進一步，所述限位組件包括轉動連接于所述安裝管內部的螺桿、螺紋連接于所述螺桿外周壁上的螺紋套、兩個鉸接于所述螺紋套外周壁上的翻轉桿和兩個固定在所述安裝管內周壁上的翻轉軸，所述翻轉桿的正面開設有供翻轉軸貫穿并在其內部活動的長條孔，所述安裝管的外周壁上開設有兩個用于供翻轉桿進行翻轉的活動孔。

6、采用上述技術方案，安裝機構結構簡單，操作起來方便，有益于提升裝置的安裝、拆卸效率，同時，支撐板、支撐柱等結構均可回收利用，降低材料的浪費，節省材料經濟支出，進一步提升裝置的實用性，同時限位組件為可逆向操作結構，使得翻轉桿能夠翻轉收納，進而方便裝置的拆卸操作。

7、進一步，所述限位組件還包括固定在所述螺桿左端的旋轉板和兩個固定在所述螺紋套外周壁上的導向塊，所述安裝管的內周壁上開設有供導向塊滑動連接的導向槽。

8、采用上述技術方案，通過設置的導向塊與導向槽的配合便于提升螺紋套左右移動的穩定性，進而提升翻轉桿翻轉的穩定性。

9、進一步，所述螺桿的左端延伸至安裝管的外部，所述旋轉板設置于所述安裝管的左側，所述旋轉板為圓形板且其外周壁上開設有防滑凹槽。

10、采用上述技術方案，通過設置的防滑凹槽便于增加與旋轉板之間的摩擦，進而方便通過旋轉板帶動螺桿轉動完成裝置的安裝或拆卸操作。

11、進一步，所述螺桿與安裝管位于同一中軸線，兩個所述翻轉桿呈上下分布，兩個所述翻轉軸均為圓形軸并呈上下分布，所述翻轉桿靠近安裝管的右端。

12、采用上述技術方案，便于使翻轉桿背離螺紋套的一端翻轉至安裝管外側，進而與墻體右側形成限位。

13、進一步，所述支撐柱與支撐板螺紋連接，所述支撐板為矩形鋼板，所述支撐柱設置有四個并分別靠近矩形鋼板的四角。

14、采用上述技術方案，便于通過設置的支撐柱將支撐板支撐，進而方便附墻支座的安裝。

15、進一步，所述保溫層的左側開設有多個用于供支撐柱貫穿的通孔，所述支撐柱的長度等于保溫層的厚度。

16、采用上述技術方案，避免支撐板對保溫層形成擠壓進而造成破壞。

17、進一步，所述螺母靠近安裝管的左端并與安裝板的左側面抵接，所述安裝孔與預留孔呈左右相對。

18、采用上述技術方案，便于通過安裝管對安裝板、支撐板進行安裝。

19、與現有技術相比，本申請的技術方案具備以下有益效果：

20、1、該用于外墻保溫一體板的爬架支撐裝置，在使用時，將支撐板通過支撐柱架設于墻體的左側，然后將附墻支座通過安裝板安裝于支撐板的左側，進一步，通過安裝機構將安裝板、支撐板與墻體進行固定，通過支撐板與支撐柱的設置，無需大面積破壞保溫層來安裝附墻支座，降低裝置拆除后墻體與保溫層的修復難度，實用性更好，更加便于推廣使用。

21、2、該用于外墻保溫一體板的爬架支撐裝置，安裝機構結構簡單，安裝操作起來簡單方便，有益于提升裝置的安裝、拆卸效率，同時，支撐板、支撐柱等結構均可回收利用，降低材料的浪費，節省材料經濟支出，進一步提升裝置的實用性。

技術特征：

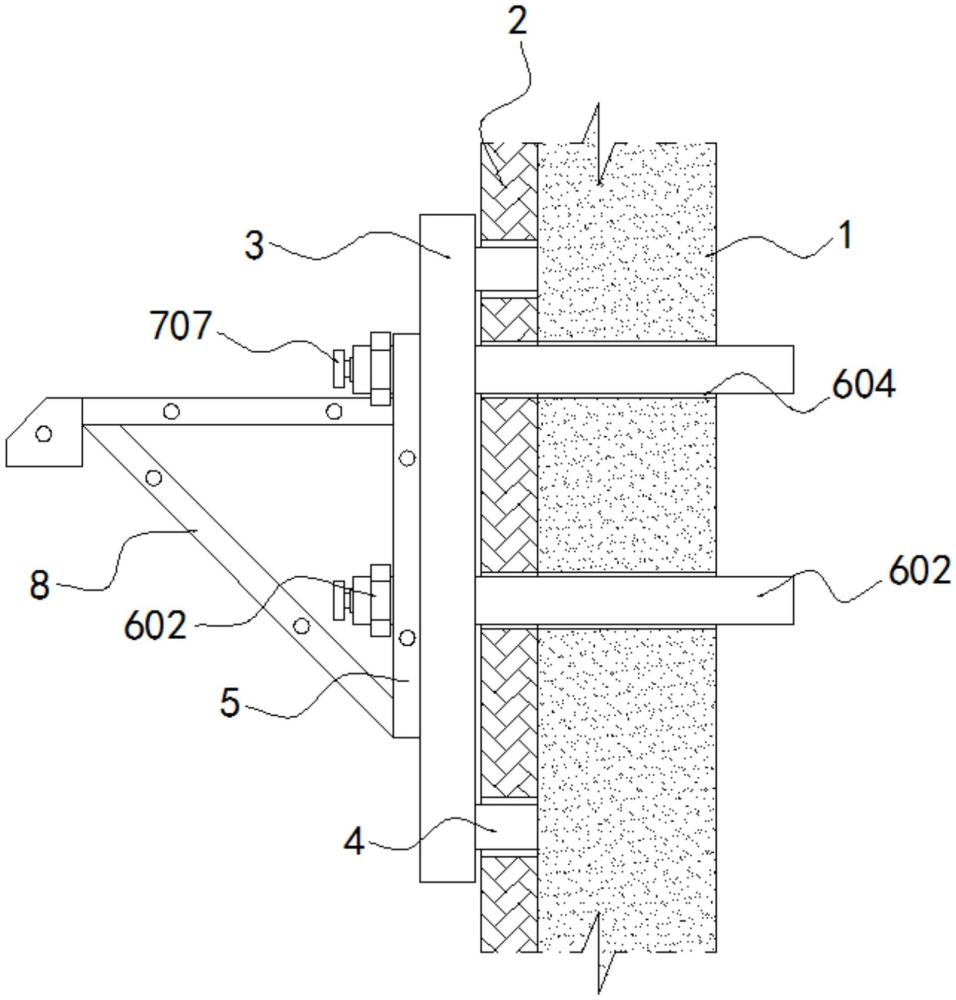

1.一種用于外墻保溫一體板的爬架支撐裝置，其特征在于：包括墻體（1）、固定在所述墻體（1）左側的保溫層（2）、安裝于所述保溫層（2）左側的支撐板（3）、四個固定在所述支撐板（3）右側的支撐柱（4）、安裝于所述支撐板（3）左側的安裝板（5）、固定于所述安裝板（5）左側的附墻支座（8）和設置于所述安裝板（5）上的安裝機構；

2.根據權利要求1所述的一種用于外墻保溫一體板的爬架支撐裝置，其特征在于：所述限位組件包括轉動連接于所述安裝管（601）內部的螺桿（701）、螺紋連接于所述螺桿（701）外周壁上的螺紋套（702）、兩個鉸接于所述螺紋套（702）外周壁上的翻轉桿（703）和兩個固定在所述安裝管（601）內周壁上的翻轉軸（704），所述翻轉桿（703）的正面開設有供翻轉軸（704）貫穿并在其內部活動的長條孔（705），所述安裝管（601）的外周壁上開設有兩個用于供翻轉桿（703）進行翻轉的活動孔（706）。

3.根據權利要求2所述的一種用于外墻保溫一體板的爬架支撐裝置，其特征在于：所述限位組件還包括固定在所述螺桿（701）左端的旋轉板（707）和兩個固定在所述螺紋套（702）外周壁上的導向塊（708），所述安裝管（601）的內周壁上開設有供導向塊（708）滑動連接的導向槽（709）。

4.根據權利要求3所述的一種用于外墻保溫一體板的爬架支撐裝置，其特征在于：所述螺桿（701）的左端延伸至安裝管（601）的外部，所述旋轉板（707）設置于所述安裝管（601）的左側，所述旋轉板（707）為圓形板且其外周壁上開設有防滑凹槽。

5.根據權利要求3所述的一種用于外墻保溫一體板的爬架支撐裝置，其特征在于：所述螺桿（701）與安裝管（601）位于同一中軸線，兩個所述翻轉桿（703）呈上下分布，兩個所述翻轉軸（704）均為圓形軸并呈上下分布，所述翻轉桿（703）靠近安裝管（601）的右端。

6.根據權利要求1所述的一種用于外墻保溫一體板的爬架支撐裝置，其特征在于：所述支撐柱（4）與支撐板（3）螺紋連接，所述支撐板（3）為矩形鋼板，所述支撐柱（4）設置有四個并分別靠近矩形鋼板的四角。

7.根據權利要求1所述的一種用于外墻保溫一體板的爬架支撐裝置，其特征在于：所述保溫層（2）的左側開設有多個用于供支撐柱（4）貫穿的通孔，所述支撐柱（4）的長度等于保溫層（2）的厚度。

8.根據權利要求1所述的一種用于外墻保溫一體板的爬架支撐裝置，其特征在于：所述螺母（602）靠近安裝管（601）的左端并與安裝板（5）的左側面抵接，所述安裝孔（603）與預留孔（604）呈左右相對。

技術總結
本技術涉及一種用于外墻保溫一體板的爬架支撐裝置，屬于用于外墻保溫一體板的爬架支撐裝置技術領域，包括墻體、固定在所述墻體左側的保溫層、安裝于所述保溫層左側的支撐板、四個固定在所述支撐板右側的支撐柱、安裝于所述支撐板左側的安裝板、固定于所述安裝板左側的附墻支座和設置于所述安裝板上的安裝機構；所述安裝機構包括水平貫穿所述安裝板的安裝管、螺紋連接于所述安裝管外周壁上的螺母和設置于所述安裝管內部的限位組件，所述安裝板的左側以及支撐板的左側均開設有安裝孔。該用于外墻保溫一體板的爬架支撐裝置，通過支撐板與支撐柱的設置，無需大面積破壞保溫層來安裝附墻支座，降低裝置拆除后墻體與保溫層的修復難度。

技術研發人員：蘇話誠,馬明飛,徐世亮,王京,甄璐,趙碩,趙志剛,王紅兵,蘇銘,張睿,王攀龍,鄭飛
受保護的技術使用者：北京新興保信建設工程有限公司
技術研發日：20240605
技術公布日：2025/4/24
