本技術涉及攪拌裝置，尤其涉及一種建筑工程攪拌裝置。

背景技術：

1、建筑工程，指通過對各類房屋建筑及其附屬設施的建造和與其配套的線路、管道、設備的安裝活動所形成的工程實體。其中“房屋建筑”指有頂蓋、梁柱、墻壁、基礎以及能夠形成內部空間，滿足人們生產、居住、學習、公共活動需要的工程。

2、在建筑工地上，常常需要將桶狀容器內的混凝土水泥、膩子粉、涂料等建筑材料攪拌均勻，而現有的攪拌裝置大多是采用手搖的方式驅動，操作起來非常費力，工作效率低下，讓工人勞動負擔增加。

技術實現思路

1、為實現上述目的，本實用新型提供如下技術方案：一種建筑工程攪拌裝置，其中，包括攪拌桶、攪拌電機、蓋板和底座，所述攪拌桶設置在所述底座的頂端，所述攪拌桶的頂端設置有蓋板，所述蓋板的頂端設置有進料口，所述攪拌電機設置在所述蓋板頂端的中心位置，所述攪拌電機的輸出端設置有轉動桿，所述轉動桿上設置有攪拌葉，所述攪拌桶的底端設置有排料管一，所述排料管一遠離攪拌桶的一端設置有泵體，所述排料管一和泵體的輸入端相連接，所述泵體的輸出端設置有出料管，所述出料管上設置有閥門一，所述出料管通過管道固定件將出料管固定在攪拌桶的外壁上，所述泵體固定設置在所述底座上。

2、優選的，所述進料口上設置有蓋子，所述蓋子與蓋板之間通過鉸鏈相連接，所述蓋子上設置有拉手，所述蓋子上遠離鉸鏈的一端開設有穿孔，所述蓋板上豎向設置有配合穿孔使用的內螺紋孔，所述蓋子與蓋板之間通過螺紋桿依次穿過穿孔和內螺紋孔固定連接。

3、優選的，所述蓋板的頂端設置有進水口。

4、優選的，所述攪拌桶與底座之間設置有支撐座，所述支撐座的底端與底座固定連接。

5、優選的，所述攪拌桶的底端為漏斗狀，所述攪拌桶底端的中心位置設置有排料管二，所述排料管二為l型結構，所述排料管二上設置有閥門二。

6、優選的，所述蓋板上進料口的位置設置有過濾斗。

7、優選的，所述出料管上設置有壓力表閥。

8、有益效果：與現有技術相比，本實用新型通過攪拌桶、攪拌電機和攪拌葉的有效結合，確保了材料在攪拌過程中的均勻性和一致性，從而提高了混合質量，確保了最終施工材料的穩定性和強度；裝置上設置的進料口、進水口、排料管和閥門等功能，提升了操作人員對攪拌過程的控制能力，能夠精確調節材料比例、水泥漿濃度以及出料速度，從而優化施工過程，降低了材料浪費和成本；通過快速且均勻地混合材料，減少了等待時間和攪拌周期，提高了施工進度和效率，有助于在有限的時間內完成更多的工作量；裝置上的過濾斗和壓力表閥等設施，有效控制了材料流動過程中的安全性，減少了意外事故的風險，保護了操作人員和施工環境的安全；裝置設計合理，考慮到長時間使用的耐久性和可靠性，減少了設備維修和更換的頻率，降低了施工現場的停工時間和維護成本；本實用新型顯著提升了施工過程中的效率、安全性和質量。

技術特征：

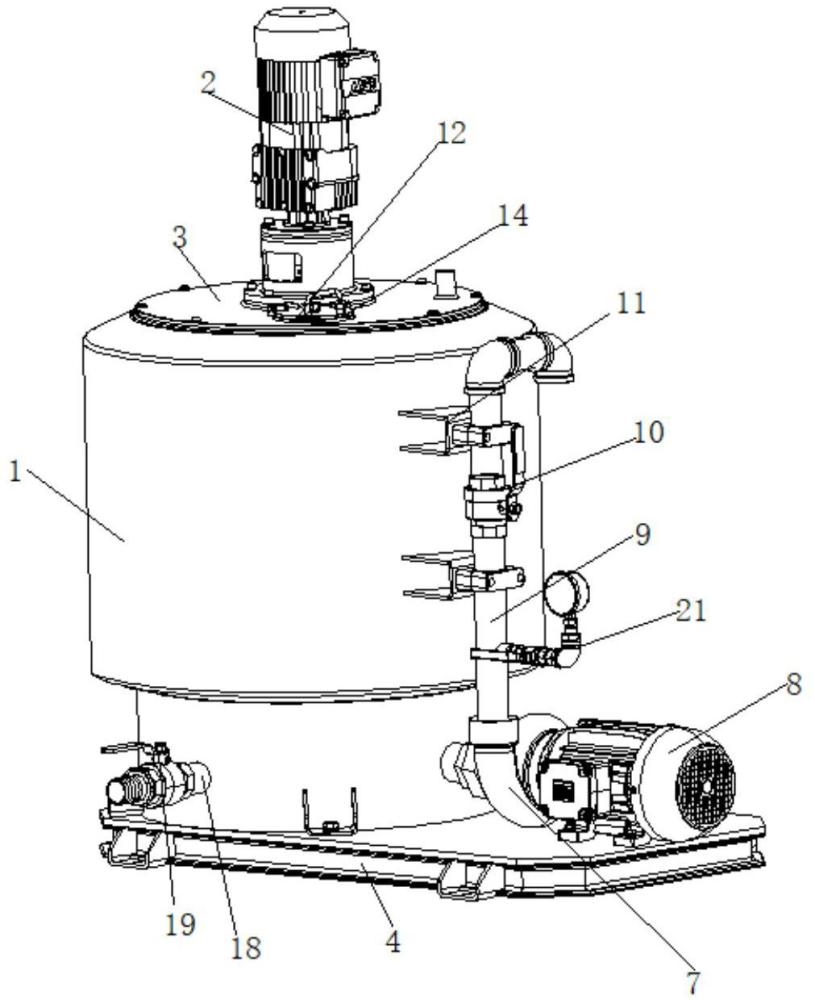

1.一種建筑工程攪拌裝置，其特征在于：包括攪拌桶（1）、攪拌電機（2）、蓋板（3）和底座（4），所述攪拌桶（1）設置在所述底座（4）的頂端，所述攪拌桶（1）的頂端設置有蓋板（3），所述蓋板（3）的頂端設置有進料口，所述攪拌電機（2）設置在所述蓋板（3）頂端的中心位置，所述攪拌電機（2）的輸出端設置有轉動桿（5），所述轉動桿（5）上設置有攪拌葉（6），所述攪拌桶（1）的底端設置有排料管一（7），所述排料管一（7）遠離攪拌桶（1）的一端設置有泵體（8），所述排料管一（7）和泵體（8）的輸入端相連接，所述泵體（8）的輸出端設置有出料管（9），所述出料管（9）上設置有閥門一（10），所述出料管（9）通過管道固定件（11）將出料管（9）固定在攪拌桶（1）的外壁上，所述泵體（8）固定設置在所述底座（4）上。

2.根據權利要求1所述的一種建筑工程攪拌裝置，其特征在于：所述進料口上設置有蓋子（12），所述蓋子（12）與蓋板（3）之間通過鉸鏈（13）相連接，所述蓋子（12）上設置有拉手（22），所述蓋子（12）上遠離鉸鏈（13）的一端開設有穿孔（14），所述蓋板（3）上豎向設置有配合穿孔（14）使用的內螺紋孔，所述蓋子（12）與蓋板（3）之間通過螺紋桿（15）依次穿過穿孔（14）和內螺紋孔固定連接。

3.根據權利要求1所述的一種建筑工程攪拌裝置，其特征在于：所述蓋板（3）的頂端設置有進水口（16）。

4.根據權利要求1所述的一種建筑工程攪拌裝置，其特征在于：所述攪拌桶（1）與底座（4）之間設置有支撐座（17），所述支撐座（17）的底端與底座（4）固定連接。

5.根據權利要求1所述的一種建筑工程攪拌裝置，其特征在于：所述攪拌桶（1）的底端為漏斗狀，所述攪拌桶（1）底端的中心位置設置有排料管二（18），所述排料管二（18）為l型結構，所述排料管二（18）上設置有閥門二（19）。

6.根據權利要求1所述的一種建筑工程攪拌裝置，其特征在于：所述蓋板（3）上進料口的位置設置有過濾斗（20）。

7.根據權利要求1所述的一種建筑工程攪拌裝置，其特征在于：所述出料管（9）上設置有壓力表閥（21）。

技術總結
本技術公開一種建筑工程攪拌裝置，涉及攪拌裝置技術領域；其中，包括攪拌桶、攪拌電機、蓋板和底座，所述攪拌桶設置在所述底座的頂端，所述攪拌桶的頂端設置有蓋板，所述蓋板的頂端設置有進料口，所述攪拌電機設置在所述蓋板頂端的中心位置，所述攪拌電機的輸出端設置有轉動桿，本技術通過攪拌桶、攪拌電機和攪拌葉的有效結合，確保了材料在攪拌過程中的均勻性和一致性，從而提高了混合質量，確保了最終施工材料的穩定性和強度；裝置上設置的進料口、進水口、排料管和閥門等功能，提升了操作人員對攪拌過程的控制能力，能夠精確調節材料比例、水泥漿濃度以及出料速度，從而優化施工過程，降低了材料浪費和成本。

技術研發人員：程帥
受保護的技術使用者：灤平縣數據和政務服務局
技術研發日：20240724
技術公布日：2025/4/28
