本發明涉及一種地毯鏟除工具,特別是涉及一種手持式地毯鏟除工具機,用于將固結在地板表面的地毯快速進行鏟除操作。
背景技術:
1、地毯鏟作為一種專門用于快速且有效地將地毯從地板上鏟起的工具,在地毯更換、清潔或維護作業中發揮著重要的作用。目前,市場上的地毯鏟主要分為純手工工具和電動工具機兩大類。
2、純手工地毯鏟依賴人力操作,雖然無需電力驅動,適用于小規模作業或在沒有電力供應的環境中,但其操作相對費力,效率有限。
3、電動工具機則憑借其高效、省力的特點,逐漸成為地毯鏟除作業的主流選擇。其中,大型推行式地毯鏟平機憑借其強大的切割能力和高效的作業速度,主要在大面積地毯鏟除作業中使用,然而,其價格高昂、操作相對較為復雜,對于一般家庭用戶或小面積作業的場合,這類大型推行式地毯鏟并不適合。
4、對于小面積地毯鏟除或局部修復作業,輕便手持式地毯鏟因其易于攜帶、便于操作和成本經濟,受到了越來越多普通消費者的青睞。輕便手持式地毯鏟在設計和功能上已基本能滿足用戶需求,但在產品結構優化、降低制造裝配成本和提高操作舒適性方面仍存在提升空間。因此圍繞該類手持式地毯鏟的設計仍有很大的改進空間,此類工具機成為電動工具機技術領域研究的技術主題之一。
技術實現思路
1、本發明旨在提供一種手持式地毯鏟除工具機,通過結構設計上進一步改進,實現制造裝配成本的降低和操作舒適性的提升。具體而言,本發明將關注于工具機的低成本化設計、裝配工藝改良、人體工程學的提升、以及切割部件的便利更換,以期在保持高效作業能力的同時,為使用者提供更加舒適、便捷的操作體驗。
2、本發明的技術方案為:

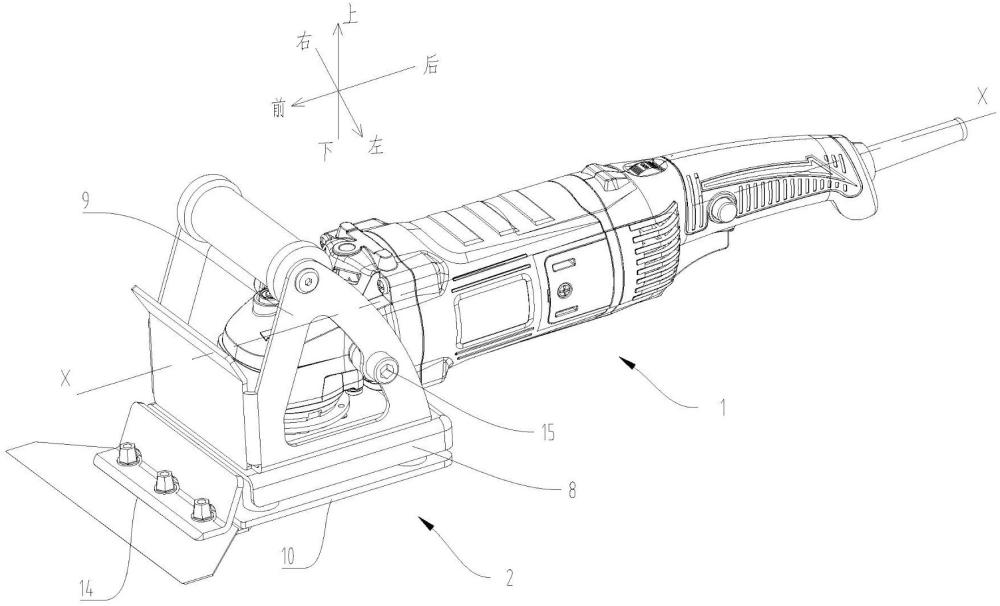

3、一種手持式地毯鏟除工具機,
4、包括主機和工作頭組件,
5、所述主機具有沿縱向方向延申的筒狀殼體,所述筒狀殼體的前端和后端分別與頭殼和后手柄部固定連接;所述筒狀殼體內部設置有電機,所述電機的電機輸出軸沿縱向方向延申,所述電機輸出軸上設置有驅動元件;所述頭殼內沿垂直于縱向方向設置有動力輸出軸,所述動力輸出軸上設置有傳動元件,傳動元件將驅動元件的動力傳遞至動力輸出軸;
6、所述工作頭組件包括具有中心通孔的安裝;
7、所述安裝板上方設有安裝架,所述安裝架具有左側板、右側板,所述左側板的下端設有向內彎折的左連接腳板,所述右側板的下端設有向內彎折的右連接腳板,所述左連接腳板和所述右連接腳板之間具有通槽,所述安裝架通過所述左連接腳板、右連接腳板與安裝板固定連接;
8、所述左側板和所述右側板分別與所述頭殼的左右兩側固定連接,
9、所述左側板的上端和所述右側板的上端之間固定連接有前手柄;
10、所述安裝板下方設有底板,所述安裝板和所述底板之間設有彈性支撐件、偏心驅動組件和導向機構,所述彈性支撐件的上端、下端分別與所述安裝板、底板固定連接,所述偏心驅動組件驅動所述底板運動,所述導向機構對所述底板的運動方向進行導向;
11、所述底板前端固定設置有刀頭組件;
12、所述動力輸出軸向下依次穿過所述通槽和中心通孔與所述偏心驅動組件連接。
13、進一步的,所述的頭殼的左右兩側對稱設有第一螺紋固定孔,所述左側板和所述右側板設有與所述第一螺紋固定孔對應的第一安裝孔,第一固定螺栓穿過所述第一安裝孔并擰入所述第一螺紋固定孔,以此將所述安裝架與所述主機保持固定連接。
14、進一步的,所述左連接腳板和所述右連接腳板上設有第二安裝孔,所述第二安裝孔沿著平行于所述縱向方向布置;所述安裝板在所述中心通孔的外周設有與所述第二安裝孔對應的第三安裝孔;所述彈性支撐件的上端設有第二螺紋固定孔,第二固定螺栓從上至下依次穿過所述第二安裝孔、第三安裝孔并擰入所述第二螺紋固定孔,以此將所述安裝架、安裝板、彈性支撐件三者保持固定連接。
15、進一步的,所述彈性支撐件的下端設有第三螺紋固定孔,所述底板設有第四安裝孔,第三固定螺栓穿過所述第四安裝孔并擰入所述第三螺紋固定孔,以此將所述底板與所述彈性支撐件保持固定連接。
16、進一步的,所述刀頭組件包括刀片安裝板、刀片、刀片壓板,所述刀片安裝板的后端孔通過所述第三固定螺栓固定在所述底板前端,螺釘依次穿過所述刀片安裝板的前端孔、所述刀片的安裝槽、所述刀片壓板的過孔并擰入螺帽將所述刀片固定至所述刀片安裝板;
17、后端孔與底板的第四安裝孔、支撐件下端的第三螺紋固定孔三者保持同心設置;
18、后端孔和前端孔之間還設置有中間固定孔,借助該固定孔可通過螺栓、螺母進一步將刀片安裝板固定在底板上。
19、進一步的,所述動力輸出軸的下端具有一螺紋連接部,所述偏心驅動組件包括軸承安裝座,所述軸承安裝座內壓入軸承,所述軸承內安裝偏心軸承,偏心軸承上方設有平衡塊,所述螺紋連接部穿過所述平衡塊與所述偏心軸承之間保持螺紋連接;
20、所述軸承安裝座具有下部凸緣,所述底板設有底板通孔,所述下部凸緣插入到所述底板通孔;
21、所述軸承安裝座上設有第五安裝孔,所述底板通孔外周設有第六安裝孔;
22、底板下方還設有蓋板,所述蓋板設有第七安裝孔;
23、第四固定螺栓穿過所述第七安裝孔、第六安裝孔并擰入所述第五安裝孔,以此將所述軸承安裝座、底板、蓋板三者保持固定連接。
24、進一步的,所述導向機構包括固定連接至所述安裝板的上導向塊,所述上導向塊具有一向下延申的導向柱,所述導向柱上套設含油軸承;固定連接至所述底板的下導向塊,所述下導向塊設有導向槽;所述含油軸承位于所述導向槽內。
25、進一步的,所述安裝架還包括設置于前端的前擋板,所述前擋板、左側板、右側板、左連接腳板、右連接腳板為一體成型金屬鈑金件。
26、進一步的,所述的彈性支撐件為4個呈矩形排布的高彈橡膠件。
27、進一步的,所述安裝板和所述底板均為金屬鈑金沖壓件。
28、相對于現有技術,本發明的有益技術效果主要在于實現制造裝配成本的降低和操作舒適性的提升。本發明通過工作頭附件的快速安裝、拆解結構的改進,能夠實現附件的便利拆卸、安裝,便于主機功能的擴展,為使用者提供更加舒適、便捷的操作體驗。
1.一種手持式地毯鏟除工具機,
2.根據權利要求1所述的手持式地毯鏟除工具機,其特征在于:所述的頭殼(4)的左右兩側對稱設有第一螺紋固定孔(41),所述左側板(91)和所述右側板(92)設有與所述第一螺紋固定孔(41)對應的第一安裝孔(h1),第一固定螺栓(15)穿過所述第一安裝孔(h1)并擰入所述第一螺紋固定孔(41),以此將所述安裝架(9)與所述主機(1)保持固定連接。
3.根據權利要求1或2所述的手持式地毯鏟除工具機,其特征在于:所述左連接腳板(93)和所述右連接腳板(94)上設有第二安裝孔(h2),所述第二安裝孔(h2)沿著平行于所述縱向方向(x-x)布置;所述安裝板(8)在所述中心通孔(81)的外周設有與所述第二安裝孔(h2)對應的第三安裝孔(h3);所述彈性支撐件(11)的上端設有第二螺紋固定孔(110),第二固定螺栓(16)從上至下依次穿過所述第二安裝孔(h2)、第三安裝孔(h3)并擰入所述第二螺紋固定孔(110),以此將所述安裝架(9)、安裝板(8)、彈性支撐件(11)三者保持固定連接。
4.根據權利要求3所述的手持式地毯鏟除工具機,其特征在于:所述彈性支撐件(11)的下端設有第三螺紋固定孔(111),所述底板(10)設有第四安裝孔(h4),第三固定螺栓(17)穿過所述第四安裝孔(101)并擰入所述第三螺紋固定孔(111),以此將所述底板(10)與所述彈性支撐件(11)保持固定連接。
5.根據權利要求4所述的手持式地毯鏟除工具機,其特征在于:所述刀頭組件(14)包括刀片安裝板(29)、刀片(30)、刀片壓板(31),所述刀片安裝板(29)的后端孔(2901)通過所述第三固定螺栓(17)固定在所述底板(10)前端,螺栓(32)依次穿過所述刀片安裝板(29)的前端孔(2902)、所述刀片(30)的安裝槽(301)、所述刀片壓板(31)的過孔(310)并擰入螺帽(33)將所述刀片(30)固定至所述刀片安裝板(29);
6.根據權利要求1所述的手持式地毯鏟除工具機,其特征在于:所述動力輸出軸(7)的下端具有一螺紋連接部(72),所述偏心驅動組件(12)包括軸承安裝座(18),所述軸承安裝座(18)內壓入軸承(19),所述軸承(19)內安裝偏心軸承(20),偏心軸承(20)上方設有平衡塊(21),所述螺紋連接部(72)穿過所述平衡塊(21)與所述偏心軸承(20)之間保持螺紋連接;
7.根據權利要求1所述的手持式地毯鏟除工具機,其特征在于:所述導向機構(13)包括固定連接至所述安裝板(8)的上導向塊(24),所述上導向塊(24)具有一向下延申的導向柱(25),所述導向柱(25)上套設含油軸承(26);固定連接至所述底板(10)的下導向塊(27),所述下導向塊(27)設有導向槽(28);所述含油軸承(26)位于所述導向槽(28)內。
8.根據權利要求1所述的手持式地毯鏟除工具機,其特征在于:所述安裝架(9)還包括設置于前端的前擋板(96),所述前擋板(96)、左側板(91)、右側板(92)、左連接腳板(93)、右連接腳板(94)為一體成型金屬鈑金件。
9.根據權利要求1所述的手持式地毯鏟除工具機,其特征在于:所述的彈性支撐件(11)為4個呈矩形排布的高彈橡膠件。
10.根據權利要求1所述的手持式地毯鏟除工具機,其特征在于:所述安裝板(8)和所述底板(10)均為金屬鈑金沖壓件。
