本技術屬于幕墻施工，尤其涉及一種基于bim的幕墻施工結構。

背景技術：

1、bim全稱是建筑信息模型，是以建筑工程項目的各項相關信息數據作為模型的基礎，進行建筑模型的建立，通過數字信息仿真模擬建筑物所具有的真實信息，在幕墻施工過程中，通過bim模型，可以進行施工過程的模擬和演練，提前解決施工中的技術難題和安全問題，極大地提高了工作效率和質量。

2、基于上述，本發明人發現，現有的幕墻施工結構存在以下不足：

3、1、掛置板的立板和水平板之間沒有任何加強措施，導致立板和水平板之間容易開裂，不方便在掛置板的立板和水平板之間設置加強措施來增加強度；

4、2、幕墻板安裝后沒有任何定位措施，導致幕墻板容易沿著橫梁產生位移，不方便在槽鋼板上加裝定位措施，來對幕墻板進行鎖止定位防止產生位移。

技術實現思路

1、為了解決上述技術問題，本實用新型提供一種基于bim的幕墻施工結構，以解決現有的掛置板的立板和水平板之間沒有任何加強措施，導致立板和水平板之間容易開裂，不方便在掛置板的立板和水平板之間設置加強措施來增加強度；幕墻板安裝后沒有任何定位措施，導致幕墻板容易沿著橫梁產生位移，不方便在槽鋼板上加裝定位措施，來對幕墻板進行鎖止定位防止產生位移的問題。

2、本實用新型基于bim的幕墻施工結構的目的與功效，由以下具體技術手段所達成：

3、一種基于bim的幕墻施工結構，包括結構本體；所述結構本體設置有防護幕墻板，防護幕墻板前端面中心開設有插入盲孔，防護幕墻板前端面上下均開設有左右貫穿的t形槽，防護幕墻板的t形槽內部左右兩側均放置有幕墻掛置板，幕墻掛置板后方設置有立板，幕墻掛置板的立板前端面中間設置有水平板，幕墻掛置板的水平板左右兩側均開設有上下貫穿的固定孔，幕墻掛置板的立板和水平板之間上下均設置有左右方向的三角條。

4、進一步的，所述幕墻定位桿的螺紋桿前端外部圓周設置有限位環板，幕墻定位桿的螺紋桿前端面設置有正六棱柱。

5、進一步的，所述承載槽鋼板的螺紋孔內部安裝有前后方向的幕墻定位桿，幕墻定位桿后方設置有螺紋桿。

6、進一步的，所述承載槽鋼板后方壁中間開設有前后貫穿的螺紋孔。

7、進一步的，所述角鋼橫梁板之間前端面中間通過螺栓安裝有上下方向的承載槽鋼板，承載槽鋼板后方壁上下均開設有兩處左右排列前后貫穿的固定孔。

8、進一步的，所述角鋼橫梁板的水平板底部端面前方設置有左右方向的立板，角鋼橫梁板的立板中間開設有兩處左右排列前后貫穿的安裝孔。

9、進一步的，所述幕墻掛置板的水平板之間底部通過螺栓安裝有左右方向的角鋼橫梁板，角鋼橫梁板頂部設置有左右方向的水平板，角鋼橫梁板的水平板左右兩側均開設有兩處左右排列上下貫穿的固定孔。

10、與現有技術相比，本實用新型具有如下有益效果：

11、方便在幕墻掛置板的立板和水平板之間上下設置三角條來增加強度，方便通過幕墻掛置板來對防護幕墻板進行承載，解決了掛置板的立板和水平板之間沒有任何加強措施，導致立板和水平板之間容易開裂，不方便在掛置板的立板和水平板之間設置加強措施來增加強度的問題。

12、方便幕墻定位桿通過螺紋安裝在承載槽鋼板上，方便幕墻定位桿后端插入防護幕墻板的插入盲孔內部實現定位止動，解決了幕墻板安裝后沒有任何定位措施，導致幕墻板容易沿著橫梁產生位移，不方便在槽鋼板上加裝定位措施，來對幕墻板進行鎖止定位防止產生位移的問題。

技術特征：

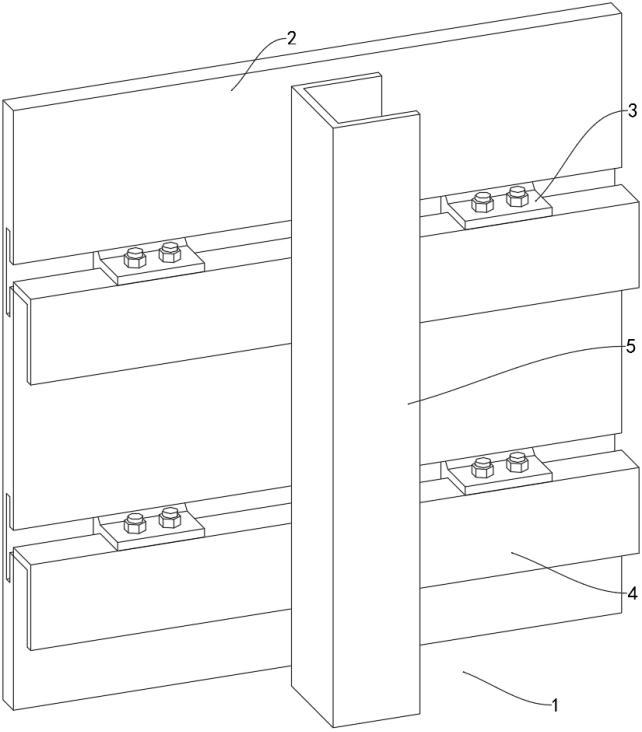

1.一種基于bim的幕墻施工結構，其特征在于：包括結構本體（1）；所述結構本體（1）設置有防護幕墻板（2），防護幕墻板（2）前端面中心開設有插入盲孔，防護幕墻板（2）前端面上下均開設有左右貫穿的t形槽，防護幕墻板（2）的t形槽內部左右兩側均放置有幕墻掛置板（3），幕墻掛置板（3）后方設置有立板，幕墻掛置板（3）的立板前端面中間設置有水平板，幕墻掛置板（3）的水平板左右兩側均開設有上下貫穿的固定孔，幕墻掛置板（3）的立板和水平板之間上下均設置有左右方向的三角條。

2.如權利要求1所述一種基于bim的幕墻施工結構，其特征在于：所述幕墻掛置板（3）的水平板之間底部通過螺栓安裝有左右方向的角鋼橫梁板（4），角鋼橫梁板（4）頂部設置有左右方向的水平板，角鋼橫梁板（4）的水平板左右兩側均開設有兩處左右排列上下貫穿的固定孔。

3.如權利要求2所述一種基于bim的幕墻施工結構，其特征在于：所述角鋼橫梁板（4）的水平板底部端面前方設置有左右方向的立板，角鋼橫梁板（4）的立板中間開設有兩處左右排列前后貫穿的安裝孔。

4.如權利要求3所述一種基于bim的幕墻施工結構，其特征在于：所述角鋼橫梁板（4）之間前端面中間通過螺栓安裝有上下方向的承載槽鋼板（5），承載槽鋼板（5）后方壁上下均開設有兩處左右排列前后貫穿的固定孔。

5.如權利要求4所述一種基于bim的幕墻施工結構，其特征在于：所述承載槽鋼板（5）后方壁中間開設有前后貫穿的螺紋孔。

6.如權利要求5所述一種基于bim的幕墻施工結構，其特征在于：所述承載槽鋼板（5）的螺紋孔內部安裝有前后方向的幕墻定位桿（6），幕墻定位桿（6）后方設置有螺紋桿。

7.如權利要求6所述一種基于bim的幕墻施工結構，其特征在于：所述幕墻定位桿（6）的螺紋桿前端外部圓周設置有限位環板，幕墻定位桿（6）的螺紋桿前端面設置有正六棱柱。

技術總結
本技術提供一種基于BIM的幕墻施工結構，涉及幕墻施工技術領域，包括結構本體；所述結構本體設置有防護幕墻板，防護幕墻板前端面中心開設有插入盲孔，防護幕墻板前端面上下均開設有左右貫穿的T形槽，防護幕墻板的T形槽內部左右兩側均放置有幕墻掛置板，幕墻掛置板后方設置有立板，幕墻掛置板的立板前端面中間設置有水平板，幕墻掛置板的水平板左右兩側均開設有上下貫穿的固定孔，方便在幕墻掛置板的立板和水平板之間上下設置三角條來增加強度，方便通過幕墻掛置板來對防護幕墻板進行承載，解決了掛置板的立板和水平板之間沒有任何加強措施，導致立板和水平板之間容易開裂，不方便在掛置板的立板和水平板之間設置加強措施來增加強度的問題。

技術研發人員：李廣,孔維朋
受保護的技術使用者：山東同圓數字科技有限公司
技術研發日：20240918
技術公布日：2025/4/24
