本發明涉及混凝土，具體涉及一種環保混凝土生產用混凝土配料機及其施工方法。

背景技術：

1、混凝土是一種常用的建筑材料，由水泥、砂、石子(水洗沙或碎石)和水按照一定比例混合而成，混凝土具有良好的強度、耐久性和可塑性，廣泛應用于建筑、橋梁、道路等各類工程中，混凝土在生產的過程中需要使用到配料機。

2、現有的配料機配料箱是固定設置的，在通過配料箱進行配料時不能對配料箱進行晃動，配料箱在攪拌混合時存有一定的死角，進而造成配料不均勻，配料效果差，混凝土配比不準確，會直接影響最終產品的質量，可能導致強度不足或其他性能下降，公開號為cn216031649u的中國專利公開了一種混凝土配料機，上述專利證明了此缺點的客觀存在。

技術實現思路

1、本發明的目的在于提供一種環保混凝土生產用混凝土配料機及其施工方法，已解決現有的配料機配料箱是固定設置的，在通過配料箱進行配料時不能對配料箱進行晃動，配料箱在攪拌混合時存有一定的死角，進而造成配料不均勻，配料效果差，混凝土配比不準確，會直接影響最終產品的質量，可能導致強度不足或其他性能下降的問題。

2、本發明的目的可以通過以下技術方案實現：

3、一種環保混凝土生產用混凝土配料機，包括推動組件，所述推動組件用于混凝土配料時進行晃動，所述推動組件包括

4、擋板，所述擋板固定安裝在底板上，所述擋板設置有兩個同時其中一個擋板的右側固定安裝有第二電機，且第二電機的輸出端固定安裝有轉動桿，同時轉動桿的一側與另外一個擋板活動連接，所述轉動桿的表面固定安裝有三個蝸桿，且蝸桿上均嚙合連接有蝸輪，同時蝸輪內側固定安裝有傳動桿，并且傳動桿上均固定安裝有凸輪。

5、作為本發明進一步的方案：所述凸輪的頂部與配料箱的底部相接觸，所述傳動桿的前后兩側均活動安裝有支撐板，且支撐板的一側通過穩固塊與底板相連接，所述轉動桿的輸出貫穿且轉動連接于擋板的中部。

6、作為本發明進一步的方案：所述底板的頂部安裝有推動組件，所述底板頂部的兩側均固定安裝有側板，所述底板上固定安裝有四個彈簧一，所述四個彈簧一遠離底板的一側固定安裝于配料箱的下表面，且配料箱的一側固定安裝有第一電機，同時第一電機的輸出端固接有攪拌桿，并且攪拌桿的表面固定安裝有攪拌軸。

7、作為本發明進一步的方案：所述底板上的四周均固定安裝有連接板，且連接板遠離底板的一側均固接有固定架，同時固定架的內腔兩側均固定安裝有儲料漏斗，并且儲料漏斗內可拆卸連接有過濾組件，且過濾組件用于對混凝土配料時進行過濾。

8、作為本發明進一步的方案：所述過濾組件包括連接框，所述連接框滑動連接于儲料漏斗內，所述連接框的內側固接有過濾網，所述連接框的兩側均設置有手持槽；

9、移動槽，所述移動槽設置于連接框的四周；

10、限位銷，所述限位銷設置于移動槽內，所述限位銷的一側貫穿且滑動連接于連接框的一側，所述限位銷的另一側固接有彈簧二，且彈簧二固定安裝于移動槽內；

11、第四電機，所述第四電機固定安裝于連接框內的一側，所述第四電機的輸出端固接有絲桿，且絲桿上螺紋連接有滑動板，同時滑動板的一側固接有刮板。

12、作為本發明進一步的方案：所述限位銷遠離彈簧二的一側卡接于儲料漏斗內，所述滑動板通過連接框內側開設的滑槽進行滑動，所述第四電機固定安裝于連接框的內側。

13、作為本發明進一步的方案：所述儲料漏斗底部之間均設置有進料組件，所述進料組件用于對混凝土物料進行快速輸送，所述進料組件包括進料殼，所述進料殼設置于兩個儲料漏斗的底部之間，所述進料殼的頂部固定安裝有第三電機，且第三電機的輸出端固接有第一錐齒輪，并且第一錐齒輪的兩側均嚙合連接有第二錐齒輪，同時第二錐齒輪的中部均固接有輸料桿，且輸料桿的表面固定安裝有輸料槳；

14、下料殼，所述下料殼設置于進料殼的底部，所述下料殼與配料箱滑動連接，所述下料殼與配料箱內部相通。

15、作為本發明進一步的方案：所述第三電機的表面套設有定位板，且定位板遠離第三電機的一側與進料殼固定連接，所述進料殼內的兩側均安裝有軸承，且軸承的中部與輸料桿相連接。

16、作為本發明進一步的方案：所述側板內的兩側均開設有滑動槽，且滑動槽內均滑動連接有滑動塊，并且滑動塊遠離滑動槽的一側固接有配料箱，同時配料箱的一側固接有限位板，且限位板遠離配料箱的一側固定安裝第一電機，所述配料箱的前后兩側均安裝有排料管，且排料管的表面安裝有電磁閥。

17、本發明還公開了環保混凝土生產施工方法，包括以下步驟：

18、把混凝土料倒入儲料漏斗，通過過濾組件進行雜質的過濾，使混凝土料進行顆粒的過濾避免堵塞；

19、控制進料組件，進料組件把過濾組件內的過濾完成混凝土料快速輸送進配料箱內部；

20、設置第一電機，第一電機帶著攪拌桿與攪拌軸對配料箱內部的混凝土料進行攪拌；

21、控制推動組件，推動組件對配料箱內部的混凝土料進行晃動，使配料箱內的混凝土料配料時效果更強；

22、設置排料管與電磁閥把配比好的混凝土排出。

23、本發明的有益效果：

24、(1)本發明通過推動組件、側板和彈簧一的設計，可以讓配料箱在進行配料時對配料箱進行晃動，防止配料箱在攪拌混合時存有一定的死角，晃動可以使物料在配料箱內更充分地流動和接觸，減少死角，從而提高混合均勻性，晃動有助于防止物料在箱底或側壁沉積，確保所有物料都能參與到混合中，以確保混凝土配料施工時的生產效果；

25、(2)本發明通過進料組件與過濾組件的設計，使混凝土配料時可以對顆粒進行過濾避免造成堵塞且在過濾完成后可以快速的進行配料的輸送，使混凝土進行配料施工時可以對配料進行均勻輸送，防止配料在輸送過程中出現堵塞。

技術特征：

1.一種環保混凝土生產用混凝土配料機，其特征在于，包括推動組件(2)，所述推動組件(2)用于混凝土配料時進行晃動，所述推動組件(2)包括

2.根據權利要求1所述的一種環保混凝土生產用混凝土配料機,其特征在于，所述凸輪(207)的頂部與配料箱(4)的底部相接觸，所述傳動桿(206)的前后兩側均活動安裝有支撐板(208)，且支撐板(208)的一側通過穩固塊(210)與底板(1)相連接，所述轉動桿(203)的輸出貫穿且轉動連接于擋板(201)的中部。

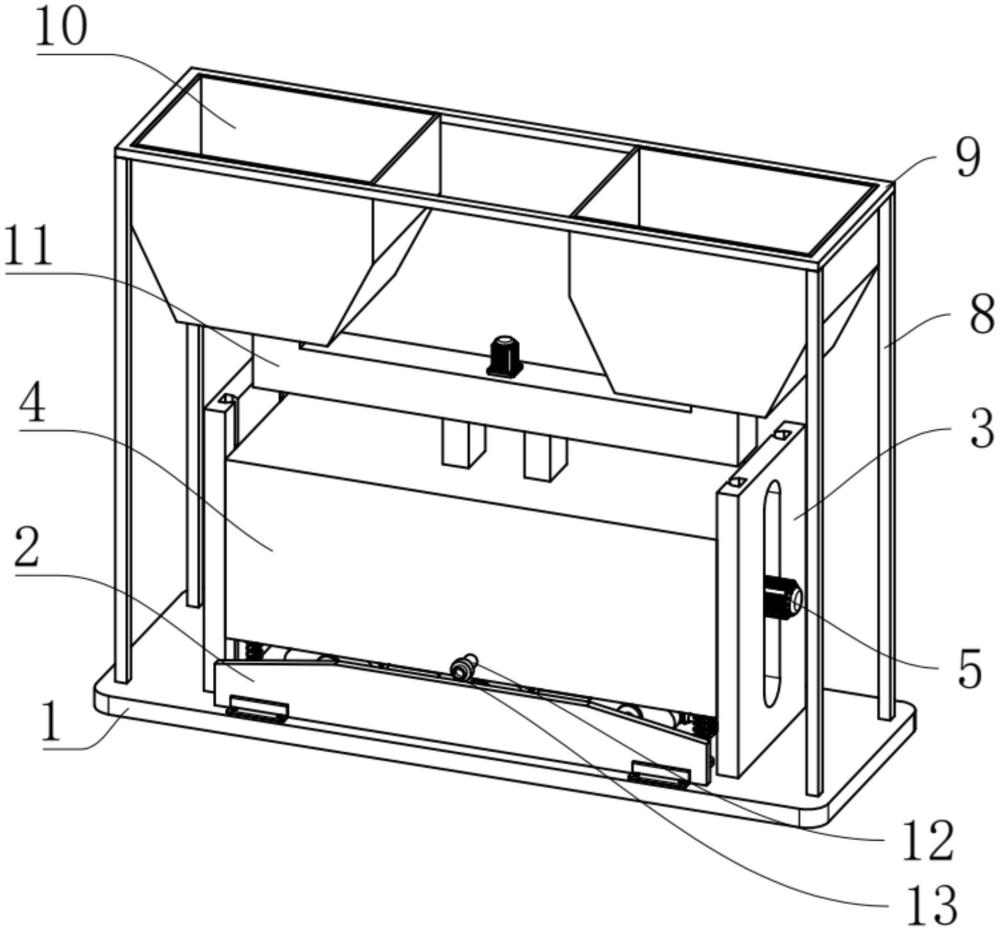

3.根據權利要求2所述的一種環保混凝土生產用混凝土配料機,其特征在于，所述底板(1)的頂部安裝有推動組件(2)，所述底板(1)頂部的兩側均固定安裝有側板(3)，所述底板(1)上固定安裝有四個彈簧一(14)，且四個彈簧一(14)遠離底板(1)的一側固定安裝于配料箱(4)的下表面，所述配料箱(4)的一側固定安裝有第一電機(5)，同時第一電機(5)的輸出端固接有攪拌桿(6)，并且攪拌桿(6)的表面固定安裝有攪拌軸(7)。

4.根據權利要求3所述的一種環保混凝土生產用混凝土配料機,其特征在于，所述底板(1)上的四周均固定安裝有連接板(8)，且連接板(8)遠離底板(1)的一側均固接有固定架(9)，同時固定架(9)的內腔兩側均固定安裝有儲料漏斗(10)，并且儲料漏斗(10)內可拆卸連接有過濾組件(30)，且過濾組件(30)用于對混凝土配料時進行過濾。

5.根據權利要求4所述的一種環保混凝土生產用混凝土配料機,其特征在于，所述過濾組件(30)包括連接框(300)，所述連接框(300)滑動連接于儲料漏斗(10)內，所述連接框(300)的內側固接有過濾網(301)，所述連接框(300)的兩側均設置有手持槽(305)；

6.根據權利要求5所述的一種環保混凝土生產用混凝土配料機,其特征在于，所述限位銷(302)遠離彈簧二(304)的一側卡接于儲料漏斗(10)內，所述滑動板(308)通過連接框(300)內側開設的滑槽進行滑動，所述第四電機(306)固定安裝于連接框(300)的內側。

7.根據權利要求6所述的一種環保混凝土生產用混凝土配料機,其特征在于，所述儲料漏斗(10)底部之間均設置有進料組件(11)，所述進料組件(11)用于對混凝土物料進行快速輸送，所述進料組件(11)包括進料殼(1101)，所述進料殼(1101)設置于兩個儲料漏斗(10)的底部之間，所述進料殼(1101)的頂部固定安裝有第三電機(1102)，且第三電機(1102)的輸出端固接有第一錐齒輪(1103)，并且第一錐齒輪(1103)的兩側均嚙合連接有第二錐齒輪(1104)，同時第二錐齒輪(1104)的中部均固接有輸料桿(1105)，且輸料桿(1105)的表面固定安裝有輸料槳(1106)；

8.根據權利要求7所述的一種環保混凝土生產用混凝土配料機,其特征在于，所述第三電機(1102)的表面套設有定位板(1108)，且定位板(1108)遠離第三電機(1102)的一側與進料殼(1101)固定連接，所述進料殼(1101)內的兩側均安裝有軸承(1109)，且軸承(1109)的中部與輸料桿(1105)相連接。

9.根據權利要求3所述的一種環保混凝土生產用混凝土配料機,其特征在于，所述側板(3)內的兩側均開設有滑動槽(15)，且滑動槽(15)內均滑動連接有滑動塊(16)，并且滑動塊(16)遠離滑動槽(15)的一側固接有配料箱(4)，同時配料箱(4)的一側固接有限位板(17)，且限位板(17)遠離配料箱(4)的一側固定安裝第一電機(5)，所述配料箱(4)的前后兩側均安裝有排料管(12)，且排料管(12)的表面安裝有電磁閥(13)。

10.環保混凝土生產施工方法,其特征在于，采用權利要求1-9任意一項的一種環保混凝土生產用混凝土配料機，包括以下步驟：

技術總結
本發明公開了一種環保混凝土生產用混凝土配料機及其施工方法，涉及混凝土技術領域，所述推動組件包括擋板，所述擋板固定安裝在底板上，所述擋板設置有兩個同時其中一個擋板的右側固定安裝有第二電機，且第二電機的輸出端固定安裝有轉動桿，同時轉動桿的一側與另外一個擋板活動連接，所述轉動桿的表面固定安裝有三個蝸桿，且蝸桿上均嚙合連接有蝸輪。本發明通過推動組件、側板和彈簧的設計，可以讓配料箱在進行配料時對配料箱進行晃動，防止配料箱在攪拌混合時存有一定的死角，晃動可以使物料在配料箱內更充分地流動和接觸，減少死角，從而提高混合均勻性，晃動有助于防止物料在箱底或側壁沉積，確保所有物料都能參與到混合中。

技術研發人員：張志成,朱俊杰,程安春,殷明明,張文強,張慶
受保護的技術使用者：中國十七冶集團有限公司
技術研發日：
技術公布日：2025/4/24
