本發明屬于方艙擴展，具體涉及一種具有堆疊收納功能的方艙結構及方法。

背景技術：

1、在現代社會中，方艙作為一種科技與工程智慧的結晶，因其獨特的構造和多功能性，在應急救援、軍事行動、醫療保障等領域發揮著不可或缺的作用。傳統的方艙設計，往往側重于其堅固性、防護性能和移動性，以確保在各種惡劣環境下都能提供穩定的使用空間，但是缺忽略了方艙在使用過程中的擴展性能。

2、目前，方艙內部容納空間的大小，取決于方艙的結構設計，現如今的方艙結構絕多數設計為固定且不可拆卸，這就導致方艙在具體使用時，如出現作業需求變動，無法當場對方艙的結構進行改造，從而將多個方艙安裝在一起，實現方艙內部空間的快速擴展；其次，多個方艙在拼接組合完成后，內部容納空間被完全占用，造成對方艙的結構進行改造時，拆卸的零部件不能及時堆疊收納，易造成財產丟失的問題。

技術實現思路

1、本發明的目的在于提供一種具有堆疊收納功能的方艙結構及方法，第一方面用以解決現有技術中，方艙結構絕多數設計為固定且不可拆卸，導致方艙在具體使用時，如出現作業需求變動，無法當場對方艙的結構進行改造，從而將多個方艙安裝在一起，實現方艙內部空間快速擴展的技術缺陷；第二方面用以解決，在多個方艙在拼接組合完成后，內部容納空間被完全占用，造成對方艙的結構進行改造時，拆卸的零部件不能及時堆疊收納，易造成財產丟失的問題的技術缺陷。

2、為了實現上述目的，本發明采用以下技術方案予以實現：

3、第一方面，提供了一種具有堆疊收納功能的方艙結構，包括：

4、上邊框和下邊框，所述上邊框頂部設有艙頂組件，所述下邊框的底部設有艙底組件，所述上邊框與所述下邊框之間，通過擴展組件連接，所述擴展組件用于連接外部方艙，以使所述外部方艙，位于上邊框頂部或下邊框上；

5、透波板組件，設置于上邊框、下邊框以及擴展組件上，所述透波板組件用于將上邊框、下邊框和擴展組件密封；

6、堆疊收納組件，設置于下邊框中，與下邊框滑動連接，用于收納所述艙頂組件和所述艙底組件。

7、進一步地，所述擴展組件包括立柱和擴展件，所述立柱設有多個，多個所述立柱的一端，與上邊框連接，另一端與下邊框連接；

8、其中，所述立柱與上邊框和下邊框軸向垂直，所述擴展件設置于立柱的頂部，所述外部方艙安裝于擴展件上。

9、進一步地，所述擴展件上開設有第一連接口、第二連接口和第三連接口；

10、其中，所述第一連接口、第二連接口和第三連接口，相互之間軸向垂直；

11、所述第一連接口，用于將外部方艙，安裝于立柱的一側；

12、所述第二連接口，用于將外部方艙，安裝于立柱的另一側；

13、所述第三連接口，用于將外部方艙，安裝于立柱的頂部。

14、進一步地，所述擴展件與立柱頂部之間，可拆卸連接。

15、進一步地，所述擴展件為矩形結構。

16、進一步地，所述第一連接口、第二連接口和第三連接口之間，相互連通。

17、進一步地，所述上邊框包括上端梁和上橫梁，所述上端梁設有兩個，兩個所述上端梁之間，通過兩個所述上橫梁連接；

18、所述下邊框包括下端梁和下橫梁，所述下端梁也設有兩個，兩個所述下端梁之間，通過兩個所述下橫梁連接；

19、其中，所述堆疊收納組件，滑動連接于下橫梁底部。

20、進一步地，所述堆疊收納組件包括儲物抽屜，所述儲物抽屜相對的兩側設有導軌，所述下橫梁的底部開設有滑槽，所述導軌滑動連接于所述滑槽中，其中一個導軌外側開設有叉車孔。

21、進一步地，所述儲物抽屜上設有底透波板、底梁和叉車槽，所述底透波板設置于儲物抽屜的內底面上，所述底梁沿儲物抽屜通長方向設有多個，所述叉車槽位于儲物抽屜中間。

22、第二方面，提供了一種具有堆疊收納功能的方艙結構使用方法，所述方法是采用如上所述的方艙結構進行的，包括：

23、擴展方艙時，將艙頂組件和艙底組件拆卸，使擴展組件漏出，將外部方艙與所述擴展組件連接，以使所述外部方艙安裝于上邊框頂部或下邊框外側；

24、堆疊收納，將所述艙頂組件和艙底組件拆卸，將儲物抽屜手動拉出，以使艙頂組件和艙底組件收納于所述儲物抽屜中。

25、與現有技術相比，本發明具有以下有益效果：

26、1、該方艙分為上邊框、下邊框和波板組件三個部分，波板組件對上邊框、下邊框和擴展組件進行密封，形成方艙容納空間，艙頂組件安裝于上邊框頂部，艙底組件安裝于下邊框底部，上下邊框之間又通過擴展組件連接，當需要對方艙內部空間進行擴展并形成多級方艙時，只需將艙頂組件和艙底組件拆卸，將擴展組件漏出，然后通過螺栓將多個方艙連接在一起，使方艙豎向或橫向擴展，

27、從而實現多級方艙的組裝，擴大了方艙的容納空間，有效解決了現有技術中的方艙結構為固定且不可拆卸，無法當場對方艙內部空間進行快速擴展的技術缺陷；其次，在下邊框中滑動安裝堆疊收納組件，在對方艙進行擴展改造時，從方艙上拆卸的零部件，可以直接放置于堆疊收納組件中，避免財產損失問題的發生。

28、2、擴展件設置于立柱的頂部，為外部方艙的安裝提供了便利，通過調整擴展件的位置和數量，可以靈活地配置外部方艙的布局和數量，以滿足不同的使用需求。

29、3、第一連接口、第二連接口和第三連接口的設置，使的外部方艙可以在立柱的不同方向進行安裝，提高了空間利用率。

30、4、在不需要使用外部方艙時，可以通過拆下擴展件，進行空間調整。

31、5、擴展件的矩形設計，使得外部方艙可以緊密地貼合在立柱上，減少了空間浪費。

32、6、第一連接口、第二連接口和第三連接口之間相互連通，在方艙擴展時，可以從不同的角度調節安裝位置，能夠有效提高方艙之間連接的牢固性。

33、7、堆疊收納組件滑動連接于下橫梁底部，使得零部件在堆疊收納時更加便捷。

34、8、儲物抽屜通過導軌與滑槽的滑動連接，可以輕松地拉出和推入，提高了取放操作的便捷性和效率。

35、9、通過設置叉車槽，便于對方艙的快速移動搬運。

技術特征：

1.一種具有堆疊收納功能的方艙結構，其特征在于，包括：

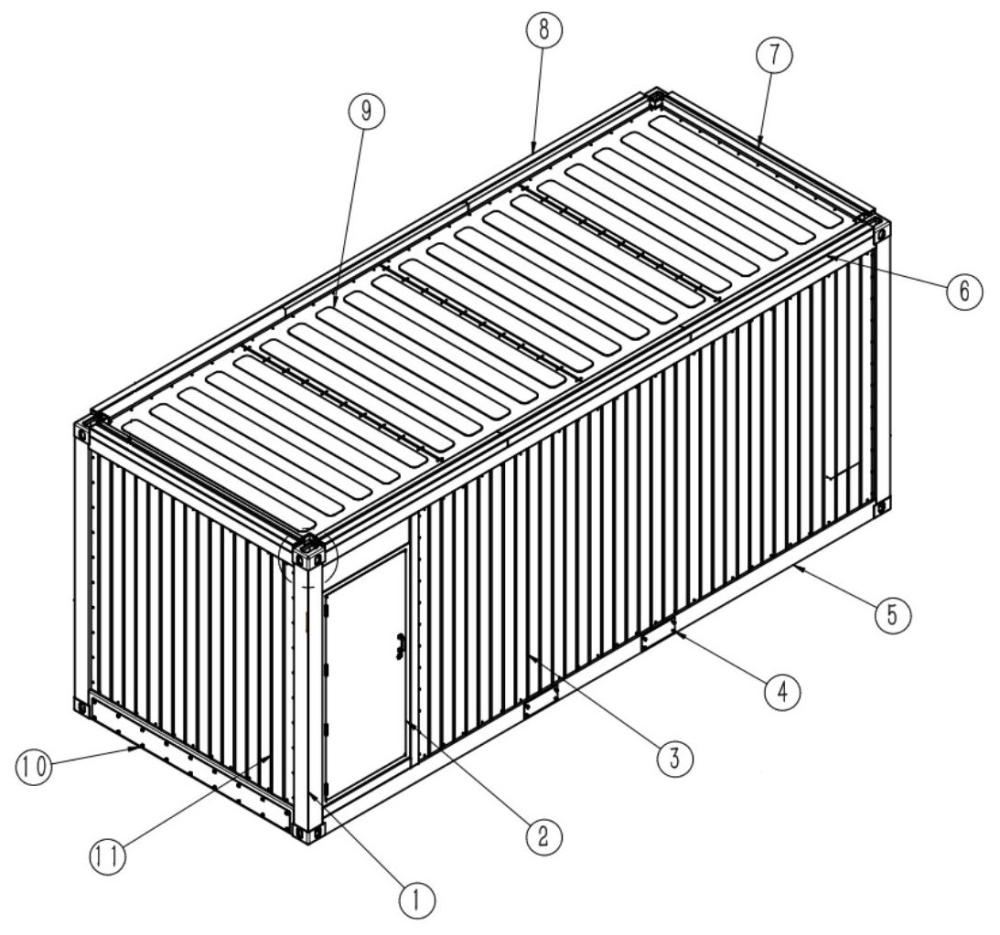

2.根據權利要求1所述的具有堆疊收納功能的方艙結構，其特征在于，所述擴展組件包括立柱（1）和擴展件（101），所述立柱（1）設有多個，多個所述立柱（1）的一端，與上邊框連接，另一端與下邊框連接；

3.根據權利要求2所述的具有堆疊收納功能的方艙結構，其特征在于，所述擴展件（101）上開設有第一連接口、第二連接口和第三連接口；

4.根據權利要求3所述的具有堆疊收納功能的方艙結構，其特征在于，所述擴展件（101）與立柱（1）頂部之間，可拆卸連接。

5.根據權利要求2-4任一項所述的具有堆疊收納功能的方艙結構，其特征在于，所述擴展件（101）為矩形結構。

6.根據權利要求3所述的具有堆疊收納功能的方艙結構，其特征在于，所述第一連接口、第二連接口和第三連接口之間，相互連通。

7.根據權利要求1所述的具有堆疊收納功能的方艙結構，其特征在于，所述上邊框包括上端梁（7）和上橫梁，所述上端梁（7）設有兩個，兩個所述上端梁（7）之間，通過兩個所述上橫梁連接；

8.根據權利要求7所述的具有堆疊收納功能的方艙結構，其特征在于，所述堆疊收納組件包括儲物抽屜（10），所述儲物抽屜（10）相對的兩側設有導軌（17），所述下橫梁（5）的底部開設有滑槽，所述導軌（17）滑動連接于所述滑槽中，其中一個導軌（17）外側開設有叉車孔。

9.根據權利要求8所述的具有堆疊收納功能的方艙結構，其特征在于，所述儲物抽屜（10）上設有底透波板（12）、底梁（15）和叉車槽（14），所述底透波板（12）設置于儲物抽屜（10）的內底面上，所述底梁（15）沿儲物抽屜（10）通長方向設有多個，所述叉車槽（14）位于儲物抽屜（10）中間。

10.一種具有堆疊收納功能的方艙結構使用方法，其特征在于，所述方法是采用權利要求1-9任一項所述的方艙結構進行的，包括：

技術總結
本發明公開了一種具有堆疊收納功能的方艙結構及方法，方艙結構包括上邊框和下邊框，上邊框頂部設有艙頂組件，下邊框的底部設有艙底組件，上邊框與下邊框之間，通過擴展組件連接，擴展組件用于連接外部方艙，以使外部方艙，位于上邊框頂部或下邊框上；透波板組件，設置于上邊框、下邊框以及擴展組件上，透波板組件用于將上邊框、下邊框和擴展組件密封；堆疊收納組件，設置于下邊框中，與下邊框滑動連接，用于收納艙頂組件和艙底組件。當需要對方艙內部空間進行擴展并形成多級方艙時，只需將艙頂組件和艙底組件拆卸，將擴展組件漏出，然后通過螺栓將多個方艙連接在一起，使方艙豎向或橫向擴展，從而實現多級方艙的組裝，擴大了方艙的容納空間。

技術研發人員：任文龍,胡帥江,岳震南,周超,楊帆,王成前,武飛,唐天明,武智文
受保護的技術使用者：中國電子科技集團公司第三十九研究所
技術研發日：
技術公布日：2025/4/24
