本申請涉及建筑，特別是涉及模板體系的轉角區域加固方法。

背景技術：

1、隨著建筑產業化的發展，高層建筑施工逐漸采用現澆和預制構件相結合的裝配式結構體系，鋁合金模板因具有環保、重復利用率高等優點而在裝配式結構體系中得到了廣泛應用。

2、為順利完成相應構造柱混凝土澆筑工作，需要對墻體設置構造柱進行相應模板安裝工作，以及對構造柱模板進行加固處理。而在現有工藝中對墻體轉角處（l?型）和墻體相交處（t?型）構造柱模板進行加固工作時，不合理的加固方案會導致一系列問題。例如，某些施工方案采用抱箍背楞的加固方式，這三道背楞的加工復雜，成本高，現場施工作業人員也需要花費大量的人力；在其他加固方案中，例如蝴蝶扣、快絲螺桿4等，施工人員為了螺桿4穿墻加固操作方便，通常都會在墻體上隨意鉆孔，從而導致墻體損害嚴重，在墻體受破壞位置對后續主體結構驗收及抹灰施工產生較大不利影響。因此，相關技術中，未設計出一種適用性廣、穩定性高的標準化加固方案。

技術實現思路

1、基于此，有必要針對上述技術問題，提供一種兼具適用性、穩定性的標準化模板體系的轉角區域加固方法。

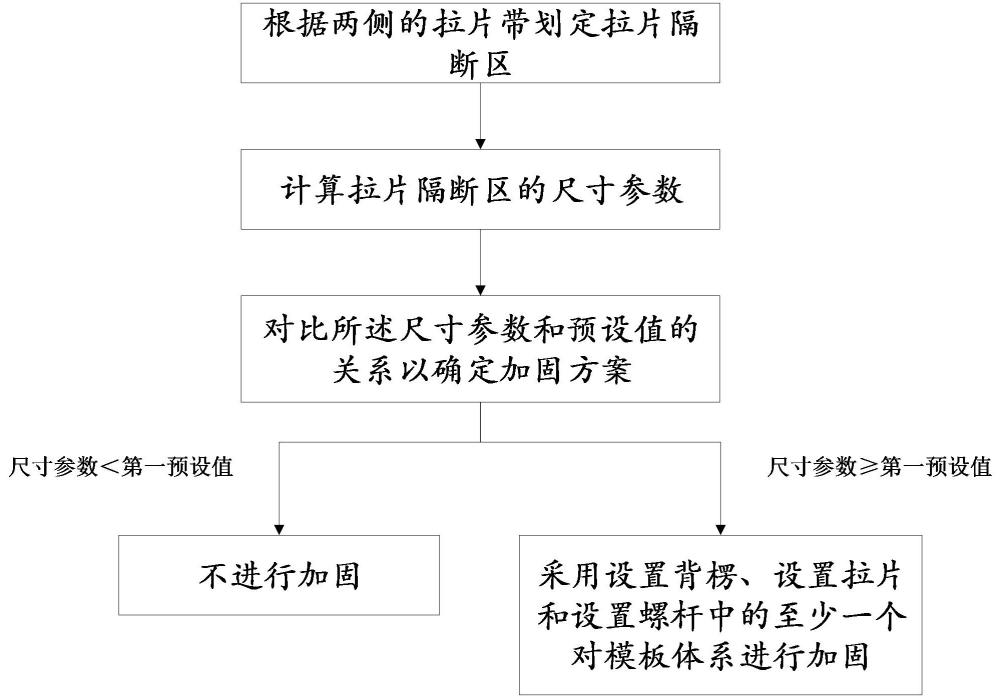

2、一種模板體系的轉角區域加固方法，所述加固方法包括步驟：

3、根據兩側的拉片帶劃定拉片隔斷區；

4、計算拉片隔斷區的尺寸參數；

5、對比所述尺寸參數和預設值的關系以確定加固方案；當尺寸參數小于第一預設值時，不進行加固；當尺寸參數大于或等于第一預設值時，采用設置背楞、設置拉片和設置螺桿中的至少一個對模板體系進行加固。

6、在其中一個實施例中，所述尺寸參數為拉片隔斷區橫截面周長、拉片隔斷區的橫截面積和拉片隔斷區的體積中的一個。

7、在其中一個實施例中，所述尺寸參數為拉片隔斷區的橫截面積時，且所述模板體系的層高小于或等于4m時，所述第一預設值為0.1-0.2m2。

8、在其中一個實施例中，所述尺寸參數為拉片隔斷區的體積時，所述第一預設值為0.3-0.5m3。

9、在其中一個實施例中，當尺寸參數大于或等于第一預設值時，還包括步驟：比較尺寸參數與第二預設值并至少采用設置螺桿的加固方案，所述第二預設值大于所述第一預設值；當尺寸參數小于第二預設值時，螺桿4的縱向間隔為m，當尺寸參數大于或等于第二預設值時，螺桿的縱向間隔為n，n≤m。

10、在其中一個實施例中，當尺寸參數小于第二預設值時，還包括以下步驟：

11、確定拉片隔斷區邊緣的結構轉角點；

12、確定拉片隔斷區內的假縫；

13、比較結構轉角點到拉片隔斷區的最遠邊緣的距離r與p值的大?。划?dāng)p≤500mm且r≤500mm時，在離所述假縫預設間隔q處設置螺桿，q≤100mm。

14、在其中一個實施例中，當尺寸參數大于或等于第二預設值時，還包括以下步驟：比較尺寸參數與第三預設值，所述第三預設值大于第二預設值；所述尺寸參數小于第三預設值且大于或等于第二預設值時，采用設置螺桿的加固方案，所述尺寸參數大于或等于所述第三預設值時，采用設置螺桿和設置背楞的加固方案。

15、在其中一個實施例中，當尺寸參數大于或等于第二預設值時，還包括以下步驟：比較尺寸參數與第三預設值，所述第三預設值大于第二預設值；所述尺寸參數小于第三預設值且大于或等于第二預設值時，采用設置螺桿的加固方案，所述尺寸參數大于或等于所述第三預設值時，重新劃定拉片隔斷區，或者在所述拉片隔斷區內增設螺桿。

16、在其中一個實施例中，所述尺寸參數大于或等于所述第三預設值時，重新劃定拉片隔斷區還包括以下步驟：

17、選擇至少兩個基準模板；

18、對所述基準模板切割，形成至少兩個斷縫；

19、在所述斷縫處設置新的拉片帶。

20、在其中一個實施例中，所述尺寸參數大于或等于所述第三預設值時，在所述拉片隔斷區內增設螺桿還包括以下步驟：

21、選擇至少兩個基準模板；

22、在所述基準模板上確定加固點；

23、在所述基準模板的所述加固點處增加螺桿。

24、上述加固方法，通過明確一套系統的方法指導鋁模板體系的加固設計，統一加固設計標準，實現墻垛部位模板加固設計標準化；取消原來直接采用背楞的加固設計，設計螺桿、背楞、拉片三種組合的加固方式進行設計；提高現場施工的安裝效率，降低施工現場的安裝成本同時保障施工質量，提高材料的制造加工效率，采用現有的全標準化的材料，無需二次加工，節能減排。

技術特征：

1.一種模板體系的轉角區域加固方法，其特征在于，所述加固方法包括步驟：

2.根據權利要求1所述的模板體系的轉角區域加固方法，其特征在于，所述尺寸參數為拉片隔斷區橫截面周長、拉片隔斷區的橫截面積和拉片隔斷區的體積中的一個。

3.根據權利要求1所述的模板體系的轉角區域加固方法，其特征在于，所述尺寸參數為拉片隔斷區的橫截面積時，且所述模板體系的層高小于或等于4m時，所述第一預設值為0.1-0.2m2。

4.根據權利要求1所述的模板體系的轉角區域加固方法，其特征在于，所述尺寸參數為拉片隔斷區的體積時，所述第一預設值為0.3-0.5m3。

5.根據權利要求4所述的模板體系的轉角區域加固方法，其特征在于，當尺寸參數大于或等于第一預設值時，還包括步驟：比較尺寸參數與第二預設值并至少采用設置螺桿的加固方案，所述第二預設值大于所述第一預設值；當尺寸參數小于第二預設值時，螺桿的縱向間隔為m，當尺寸參數大于或等于第二預設值時，螺桿的縱向間隔為n，n≤m。

6.根據權利要求5所述的模板體系的轉角區域加固方法，其特征在于，當尺寸參數小于第二預設值時，還包括以下步驟：

7.根據權利要求5所述的模板體系的轉角區域加固方法，其特征在于，當尺寸參數大于或等于第二預設值時，還包括以下步驟：比較尺寸參數與第三預設值，所述第三預設值大于第二預設值；所述尺寸參數小于第三預設值且大于或等于第二預設值時，采用設置螺桿的加固方案，所述尺寸參數大于或等于所述第三預設值時，采用設置螺桿和設置背楞的加固方案。

8.根據權利要求5所述的模板體系的轉角區域加固方法，其特征在于，當尺寸參數大于或等于第二預設值時，還包括以下步驟：比較尺寸參數與第三預設值，所述第三預設值大于第二預設值；所述尺寸參數小于第三預設值且大于或等于第二預設值時，采用設置螺桿的加固方案，所述尺寸參數大于或等于所述第三預設值時，重新劃定拉片隔斷區，或者在所述拉片隔斷區內增設螺桿。

9.根據權利要求8所述的模板體系的轉角區域加固方法，其特征在于，所述尺寸參數大于或等于所述第三預設值時，重新劃定拉片隔斷區還包括以下步驟：

10.根據權利要求8所述的模板體系的轉角區域加固方法，其特征在于，所述尺寸參數大于或等于所述第三預設值時，在所述拉片隔斷區內增設螺桿還包括以下步驟：

技術總結
本申請涉及一種模板體系的轉角區域加固方法，所述加固方法包括步驟：根據兩側的拉片帶劃定拉片隔斷區；計算拉片隔斷區的尺寸參數；對比所述尺寸參數和預設值的關系以確定加固方案；當尺寸參數小于第一預設值時，不進行加固；當尺寸參數大于或等于第一預設值時，采用設置背楞、設置拉片和設置螺桿中的至少一個對模板體系進行加固。本申請通過明確一套系統的方法指導鋁模板體系的加固設計，統一加固設計標準；取消原來直接采用背楞的加固設計，設計螺桿、背楞、拉片三種組合的加固方式進行設計；提高現場施工的安裝效率，降低施工現場的安裝成本同時保障施工質量，提高材料的制造加工效率，采用現有的全標準化的材料，無需二次加工。

技術研發人員：袁旺鮮,游虎,劉文豪,盧新春,張敬
受保護的技術使用者：晟通科技集團有限公司
技術研發日：
技術公布日：2025/4/24
