本發明屬于混凝土布料，具體是指一種混凝土布料機。

背景技術：

1、混凝土布料機是一種用于將混凝土輸送并均勻布料到指定位置的機械設備。混凝土布料機布料后的混凝土中存在氣泡，目前，一般采用手動振搗的方式進行消泡，振搗效率慢，無法保證快速插入，緩慢拔出，增加氣泡被帶入混凝土內部的機會，降低混凝土的緊實性，影響混凝土的強度和耐久性；且不具有混凝土實時攪拌功能，長時間布料易導致混凝土離析分層，影響布料質量。

技術實現思路

1、針對上述情況，為克服現有技術的缺陷，本發明提供一種混凝土布料機，根據布料后的混凝土中含有氣泡，影響混凝土強度的情況，采用快進慢回的連桿傳動方式，實現了對混凝土快進慢回式消泡的技術效果，有效排出混凝土中的氣泡，提高混凝土的布料質量；借助消泡時的升降力，采用觸發壓動和彈性扭轉相結合的方式，實現了對布料機自清理防粘附的技術效果。

2、本發明采取的技術方案如下：本發明提供一種混凝土布料機，包括布料車、混凝土混勻出料機構、自清理防迸濺裝置和快進慢回式消泡裝置，所述混凝土混勻出料機構設于布料車上，所述自清理防迸濺裝置設于布料車上，所述自清理防迸濺裝置設于混凝土混勻出料機構下方，所述快進慢回式消泡裝置設于布料車上，所述快進慢回式消泡裝置與自清理防迸濺裝置觸接；所述快進慢回式消泡裝置包括固定限位板、連桿組件、消泡觸發柱和消泡電機，所述固定限位板設于布料車上，所述連桿組件轉動設于固定限位板上，所述消泡觸發柱與連桿組件鉸接，所述消泡電機設于固定限位板上，所述消泡電機的輸出端與連桿組件相連。

3、進一步地，所述連桿組件包括驅動桿、聯動桿、限位桿、傳動桿和連接桿，所述驅動桿的一端轉動設于固定限位板上，所述聯動桿的一端與驅動桿的另一端鉸接，所述限位桿的一端轉動設于固定限位板上，所述限位桿的另一端與聯動桿的另一端鉸接，所述傳動桿的一端鉸接設于限位桿和聯動桿的鉸接處，所述連接桿的一端與傳動桿的另一端鉸接，所述連接桿的另一端與消泡觸發柱鉸接。

4、作為優選地，所述消泡觸發柱側壁上設有觸發壓板和定向塊。

5、進一步地，所述固定限位板上設有定向滑槽，所述定向塊卡合滑動設于定向滑槽中。

6、其中，所述自清理防迸濺裝置包括承托底板、防迸濺筒、扭轉槽、回彈壓動清刮裝置，所述承托底板設于布料車上，所述防迸濺筒卡合轉動設于承托底板上，所述扭轉槽螺旋設于防迸濺筒外側圓周壁上，所述回彈壓動清刮裝置設于承托底板上，所述回彈壓動清刮裝置與消泡觸發柱觸接。

7、進一步地，所述回彈壓動清刮裝置包括固定框、彈簧、壓板、扭轉柱和刮除板，所述固定框設于承托底板上，所述壓板卡合滑動設于固定框中，所述彈簧的一端設于固定框內側上壁上，所述彈簧的另一端與壓板相連，所述扭轉柱設于壓板上，所述扭轉柱與扭轉槽相匹配，所述刮除板設于固定框上，所述刮除板貼合防迸濺筒的內壁。

8、作為本發明進一步優選地，所述固定框的一側壁上設有通槽，所述觸發壓板在通槽中升降，所述固定框的另一相對側壁上設有刮除滑槽，所述扭轉柱在刮除滑槽中升降。

9、進一步地，所述承托底板上設有卡合盤，所述防迸濺筒底壁上設有卡合槽，所述防迸濺筒通過卡合槽卡合轉動設于卡合盤上。

10、其中，所述混凝土混勻出料機構包括混勻筒、攪拌混勻桿、混凝土泵和混勻電機，所述混勻筒設于布料車上，所述攪拌混勻桿轉動設于混勻筒中，所述混凝土泵設于布料車上，所述混凝土泵與混勻筒貫通相連，所述混勻電機設于布料車上，所述混勻電機的輸出端與攪拌混勻桿相連，所述混勻筒上設有進料口。

11、進一步地，所述布料車上設有借力移動件，所述借力移動件包括移動齒輪、借力齒輪和借力帶，所述移動齒輪設于布料車的車軸上，所述借力齒輪轉動設于混勻筒外側壁上，所述借力齒輪與攪拌混勻桿相連，所述借力帶套接設于移動齒輪和借力齒輪上，所述借力帶內側壁上設有卡合凹槽，所述卡合凹槽與移動齒輪和借力齒輪嚙合相連。

12、采用上述結構本發明取得的有益效果如下：本方案提供一種混凝土布料機，根據布料后的混凝土中含有氣泡，影響混凝土強度的情況，采用快進慢回的連桿傳動方式，實現了對混凝土快進慢回式消泡的技術效果，有效排出混凝土中的氣泡，提高混凝土的布料質量；借助消泡時的升降力，采用觸發壓動和彈性扭轉相結合的方式，實現了對布料機自清理防粘附的技術效果。

技術特征：

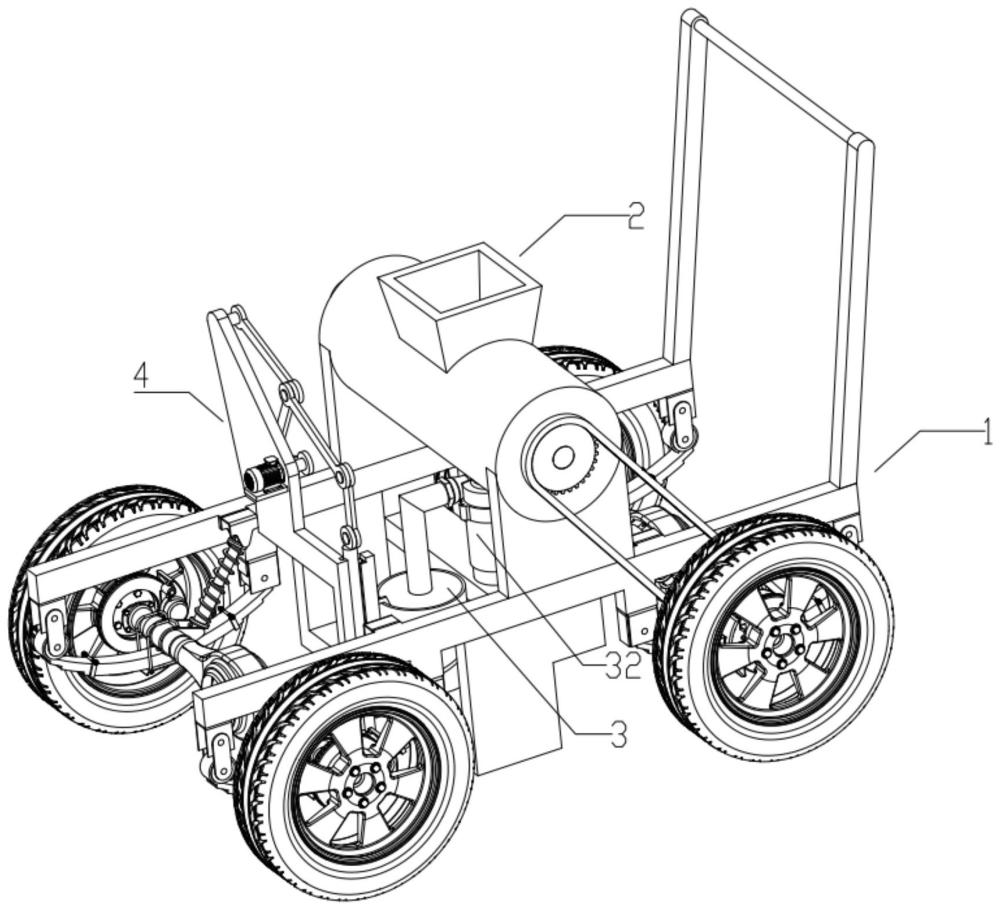

1.一種混凝土布料機，其特征在于：包括布料車（1）、混凝土混勻出料機構（2）、自清理防迸濺裝置（3）和快進慢回式消泡裝置（4），所述混凝土混勻出料機構（2）設于布料車（1）上，所述自清理防迸濺裝置（3）設于布料車（1）上，所述自清理防迸濺裝置（3）設于混凝土混勻出料機構（2）下方，所述快進慢回式消泡裝置（4）設于布料車（1）上，所述快進慢回式消泡裝置（4）與自清理防迸濺裝置（3）觸接；所述快進慢回式消泡裝置（4）包括固定限位板（5）、連桿組件（6）、消泡觸發柱（7）和消泡電機（8），所述固定限位板（5）設于布料車（1）上，所述連桿組件（6）轉動設于固定限位板（5）上，所述消泡觸發柱（7）與連桿組件（6）鉸接，所述消泡電機（8）設于固定限位板（5）上，所述消泡電機（8）的輸出端與連桿組件（6）相連。

2.根據權利要求1所述的一種混凝土布料機，其特征在于：所述連桿組件（6）包括驅動桿（9）、聯動桿（10）、限位桿（11）、傳動桿（12）和連接桿（13），所述驅動桿（9）的一端轉動設于固定限位板（5）上，所述聯動桿（10）的一端與驅動桿（9）的另一端鉸接，所述限位桿（11）的一端轉動設于固定限位板（5）上，所述限位桿（11）的另一端與聯動桿（10）的另一端鉸接，所述傳動桿（12）的一端鉸接設于限位桿（11）和聯動桿（10）的鉸接處，所述連接桿（13）的一端與傳動桿（12）的另一端鉸接，所述連接桿（13）的另一端與消泡觸發柱（7）鉸接。

3.根據權利要求2所述的一種混凝土布料機，其特征在于：所述消泡觸發柱（7）側壁上設有觸發壓板（14）和定向塊（15）。

4.根據權利要求3所述的一種混凝土布料機，其特征在于：所述固定限位板（5）上設有定向滑槽（16），所述定向塊（15）卡合滑動設于定向滑槽（16）中。

5.根據權利要求4所述的一種混凝土布料機，其特征在于：所述自清理防迸濺裝置（3）包括承托底板（17）、防迸濺筒（18）、扭轉槽（19）、回彈壓動清刮裝置（20），所述承托底板（17）設于布料車（1）上，所述防迸濺筒（18）卡合轉動設于承托底板（17）上，所述扭轉槽（19）螺旋設于防迸濺筒（18）外側圓周壁上，所述回彈壓動清刮裝置（20）設于承托底板（17）上，所述回彈壓動清刮裝置（20）與消泡觸發柱（7）觸接。

6.根據權利要求5所述的一種混凝土布料機，其特征在于：所述回彈壓動清刮裝置（20）包括固定框（21）、彈簧（22）、壓板（23）、扭轉柱（24）和刮除板（25），所述固定框（21）設于承托底板（17）上，所述壓板（23）卡合滑動設于固定框（21）中，所述彈簧（22）的一端設于固定框（21）內側上壁上，所述彈簧（22）的另一端與壓板（23）相連，所述扭轉柱（24）設于壓板（23）上，所述扭轉柱（24）與扭轉槽（19）相匹配，所述刮除板（25）設于固定框（21）上，所述刮除板（25）貼合防迸濺筒（18）的內壁。

7.根據權利要求6所述的一種混凝土布料機，其特征在于：所述固定框（21）的一側壁上設有通槽（26），所述固定框（21）的另一相對側壁上設有刮除滑槽（27）。

8.根據權利要求7所述的一種混凝土布料機，其特征在于：所述承托底板（17）上設有卡合盤（28），所述防迸濺筒（18）底壁上設有卡合槽（29），所述防迸濺筒（18）通過卡合槽（29）卡合轉動設于卡合盤（28）上。

9.根據權利要求8所述的一種混凝土布料機，其特征在于：所述混凝土混勻出料機構（2）包括混勻筒（30）、攪拌混勻桿（31）、混凝土泵（32）和混勻電機（33），所述混勻筒（30）設于布料車（1）上，所述攪拌混勻桿（31）轉動設于混勻筒（30）中，所述混凝土泵（32）設于布料車（1）上，所述混凝土泵（32）與混勻筒（30）貫通相連，所述混勻電機（33）設于布料車（1）上，所述混勻電機（33）的輸出端與攪拌混勻桿（31）相連，所述混勻筒（30）上設有進料口（34）。

10.根據權利要求9所述的一種混凝土布料機，其特征在于：所述布料車（1）上設有借力移動件（35），所述借力移動件（35）包括移動齒輪（36）、借力齒輪（37）和借力帶（38），所述移動齒輪（36）設于布料車（1）的車軸上，所述借力齒輪（37）轉動設于混勻筒（30）外側壁上，所述借力齒輪（37）與攪拌混勻桿（31）相連，所述借力帶（38）套接設于移動齒輪（36）和借力齒輪（37）上，所述借力帶（38）內側壁上設有卡合凹槽（39），所述卡合凹槽（39）與移動齒輪（36）和借力齒輪（37）嚙合相連。

技術總結
本發明屬于混凝土布料領域，具體公開了一種混凝土布料機，包括布料車、混凝土混勻出料機構、自清理防迸濺裝置和快進慢回式消泡裝置。根據布料后的混凝土中含有氣泡，影響混凝土強度的情況，采用快進慢回的連桿傳動方式，實現了對混凝土快進慢回式消泡的技術效果，有效排出混凝土中的氣泡，提高混凝土的布料質量；借助消泡時的升降力，采用觸發壓動和彈性扭轉相結合的方式，實現了對布料機自清理防粘附的技術效果。
