本技術涉及led元件加工領域，特別涉及一種led烤箱料盒。

背景技術：

1、led烤箱料盒是led生產過程中用于存放、轉運或烘烤led元件的重要工具。led烤箱料盒通常具有耐高溫、耐腐蝕、防靜電等特性，以滿足led元件在烘烤過程中的特殊需求。它們的設計旨在保護led元件免受污染、靜電損害和機械損傷，同時確保烘烤過程中的溫度均勻性和一致性。

2、公開號cn211629054u，公開了一種led支架存料盒，包括穩固框架，所述穩固框架頂部的兩側均開設有滑槽，所述穩固框架底部的兩側均開設有咬合槽，所述滑槽的內部滑動連接有頂部防護板，所述咬合槽的內部卡接有防護側板，所述頂部防護板的一側與防護側板鉸鏈連接，所述防護側板的內部開設有通風孔。對存料盒內的led支架進行烘干時可提高穩固框架的通透性，加速封裝膠的固化。

3、上述裝置使用過程中可以利用卡槽將led支架固定在料盒內，led支架固定在料盒內之后可以將料盒放置在烤箱烘烤，然而料盒的寬度是固定的，料盒內只能放置寬度固定的led支架，對于不同大小的led支架需要使用不同大小的料盒，料盒的適用性較差，為此，提出一種led烤箱料盒。

技術實現思路

1、本實用新型的主要目的在于提供一種led烤箱料盒，可以有效解決背景技術中提到的問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種led烤箱料盒，包括料盒本體，所述料盒本體內壁上設有第一卡槽，所述料盒本體一側開設有側開口，所述料盒本體上下表面開設有安裝凹槽，所述安裝凹槽內設有定位機構，所述定位機構包括固定安裝在安裝凹槽內定位導桿，所述定位導桿上套設有推力彈簧，所述定位導桿上設有限位螺母，所述定位導桿上連接有調節機構，所述調節機構包括設置在料盒本體內的調節板塊，所述調節板塊表面設有第二卡槽，所述調節板塊上下兩端均固定安裝有調節支腳，所述料盒本體下端邊緣處設有刻度桿，刻度桿可以判斷第一卡槽與第二卡槽之間的間距。

4、進一步而言，所述定位機構還包括固定在定位導桿兩端處對接底座，所述對接底座邊緣位置開設有對接通孔，所述對接通孔內設有固定螺絲，固定螺絲可以對定位導桿進行固定。

5、進一步而言，所述安裝凹槽內壁上開設有安裝螺孔，所述固定螺絲通過安裝螺孔固定在安裝凹槽內。

6、進一步而言，所述固定螺絲通過對接通孔連接在對接底座上，所述對接底座通過固定螺絲固定在安裝凹槽內壁上，所述定位導桿通過對接底座安裝在料盒本體內，所述推力彈簧一端連接在連接支腳上，所述推力彈簧另一端連接在安裝凹槽內壁上，所述定位導桿上設有螺紋，所述限位螺母通過螺紋安裝在定位導桿上，推力彈簧會對調節支腳施加推力，使調節支腳壓在限位螺母一側。

7、進一步而言，所述調節機構還包括開設于調節支腳上的活動通孔，所述刻度桿兩端設有連接支腳。

8、進一步而言，所述料盒本體內壁上開設有對接槽，所述連接支腳通過對接槽嵌入料盒本體內，所述調節板塊上開設有通孔，所述刻度桿通過通孔穿過調節板塊。

9、進一步而言，所述刻度桿通過連接支腳安裝在料盒本體內，所述調節支腳通過活動通孔活動安裝在定位導桿上，所述調節板塊通過調節支腳活動安裝在料盒本體內，所述調節支腳通過限位螺母限制在推力彈簧一端，調節板塊可以帶動調節支腳活動。

10、與現有技術相比，本實用新型具有如下有益效果：

11、具體的，使用過程中用戶可以向前推動調節板塊，向前推動調節板塊之后第一卡槽與第二卡槽之間的間距就會改變，方便將不同大小的led支架固定在料盒本體內，提升料盒的適用性，且調節過程中可以利用刻度桿判斷第一卡槽與第二卡槽之間的間距，便于用戶進行調節。

12、推力彈簧會對調節支腳施加推力，使調節支腳壓在限位螺母一側，第一卡槽與第二卡槽之間的間距調節完成之后可以轉動限位螺母移動到調節支腳處，限位螺母移動到調節支腳處之后可以限制調節支腳移動，使調節板塊在料盒本體內保持固定，便于用戶將不同大小的led支架插入第一卡槽與第二卡槽內固定。

技術特征：

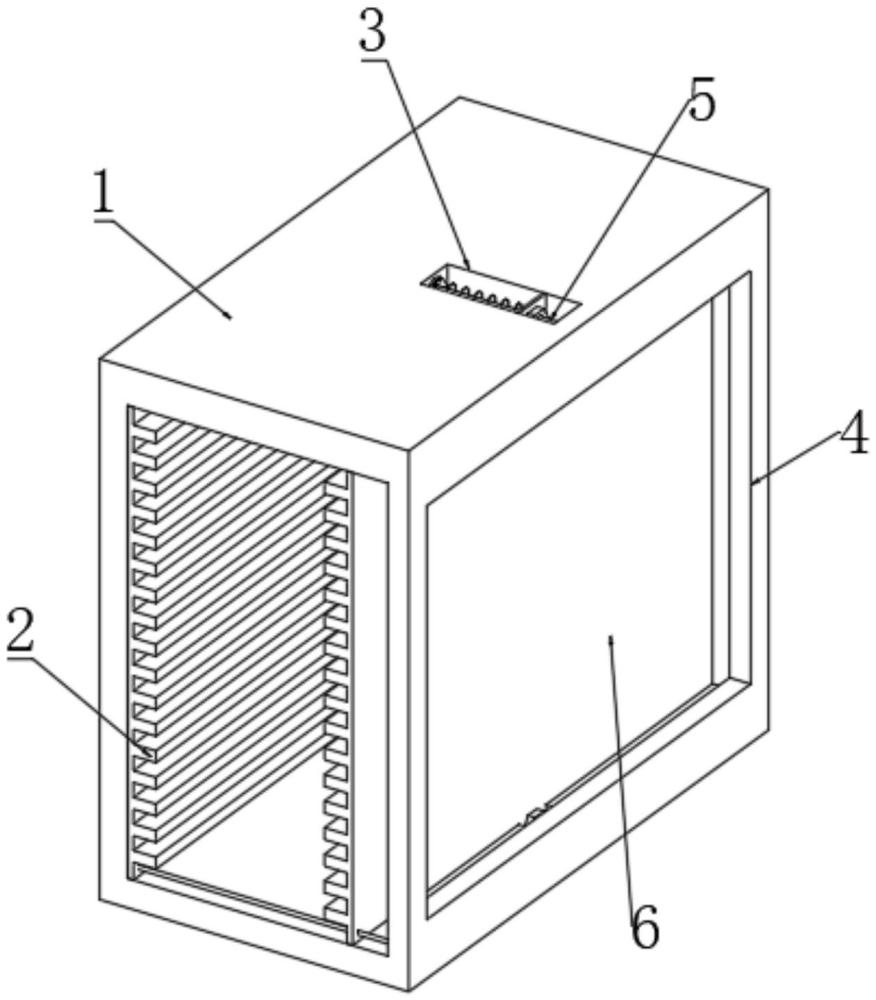

1.一種led烤箱料盒，包括料盒本體(1)，所述料盒本體(1)內壁上設有第一卡槽(2)，其特征在于：所述料盒本體(1)一側開設有側開口(4)，所述料盒本體(1)上下表面開設有安裝凹槽(3)，所述安裝凹槽(3)內設有定位機構(5)，所述定位機構(5)包括固定安裝在安裝凹槽(3)內定位導桿(503)，所述定位導桿(503)上套設有推力彈簧(502)，所述定位導桿(503)上設有限位螺母(504)，所述定位導桿(503)上連接有調節機構(6)，所述調節機構(6)包括設置在料盒本體(1)內的調節板塊(602)，所述調節板塊(602)表面設有第二卡槽(605)，所述調節板塊(602)上下兩端均固定安裝有調節支腳(601)，所述料盒本體(1)下端邊緣處設有刻度桿(606)。

2.根據權利要求1所述的一種led烤箱料盒，其特征在于：所述定位機構(5)還包括固定在定位導桿(503)兩端處對接底座(501)，所述對接底座(501)邊緣位置開設有對接通孔(506)，所述對接通孔(506)內設有固定螺絲(505)。

3.根據權利要求2所述的一種led烤箱料盒，其特征在于：所述安裝凹槽(3)內壁上開設有安裝螺孔，所述固定螺絲(505)通過安裝螺孔固定在安裝凹槽(3)內。

4.根據權利要求3所述的一種led烤箱料盒，其特征在于：所述固定螺絲(505)通過對接通孔(506)連接在對接底座(501)上，所述對接底座(501)通過固定螺絲(505)固定在安裝凹槽(3)內壁上，所述定位導桿(503)通過對接底座(501)安裝在料盒本體(1)內，所述推力彈簧(502)一端連接在連接支腳(604)上，所述推力彈簧(502)另一端連接在安裝凹槽(3)內壁上，所述定位導桿(503)上設有螺紋，所述限位螺母(504)通過螺紋安裝在定位導桿(503)上。

5.根據權利要求4所述的一種led烤箱料盒，其特征在于：所述調節機構(6)還包括開設于調節支腳(601)上的活動通孔(603)，所述刻度桿(606)兩端設有連接支腳(604)。

6.根據權利要求5所述的一種led烤箱料盒，其特征在于：所述料盒本體(1)內壁上開設有對接槽，所述連接支腳(604)通過對接槽嵌入料盒本體(1)內，所述調節板塊(602)上開設有通孔，所述刻度桿(606)通過通孔穿過調節板塊(602)。

7.根據權利要求6所述的一種led烤箱料盒，其特征在于：所述刻度桿(606)通過連接支腳(604)安裝在料盒本體(1)內，所述調節支腳(601)通過活動通孔(603)活動安裝在定位導桿(503)上，所述調節板塊(602)通過調節支腳(601)活動安裝在料盒本體(1)內，所述調節支腳(601)通過限位螺母(504)限制在推力彈簧(502)一端。

技術總結
本技術公開了一種LED烤箱料盒，涉及LED元件加工領域。包括料盒本體，料盒本體內壁上設有第一卡槽，料盒本體一側開設有側開口，料盒本體上下表面開設有安裝凹槽，安裝凹槽內固定安裝有定位導桿，定位導桿上套設有推力彈簧，定位導桿上設有限位螺母，定位導桿上連接有調節機構，調節機構包括設置在料盒本體內的調節板塊，調節板塊表面設有第二卡槽，調節板塊上下兩端均固定安裝有調節支腳，料盒本體下端邊緣處設有刻度桿。本技術所述的一種LED烤箱料盒，通過定位機構與調節機構的配合使用可以調節第一卡槽與第二卡槽之間的間距，方便將不同大小的LED支架固定在料盒本體內，提升料盒的適用性。

技術研發人員：李海元,李海燕
受保護的技術使用者：中山市普隆半導體設備有限公司
技術研發日：20240722
技術公布日：2025/4/28
