本發明涉及建筑裝飾領域，具體涉及一種墻面三維空間鋁板飾面及加工方法。

背景技術：

1、金屬鋁板飾面廣泛應用建筑裝飾領域，其具有易加工、重量輕的特點，現有技術中金屬鋁板飾面一般為平面結構，在金屬鋁板飾面的表面雕刻花紋或者涂刷花紋、圖樣，相比與平面的飾面，立體的飾面結構近些年來熱度不斷提升，尤其是一些展館、會館、音樂廳等場所，立體的飾面更加具有藝術特點和審美性。

2、現有的立體鋁板飾面一般采取將若干金屬鋁板拼接焊接形成立體的結構，并在背面安裝支撐骨架。對于這種方式制作的立體鋁板飾面在拼接焊接時由于技術、施工等原因的限制，鋁板陽角焊接工藝無法做到陽角焊接的順直美觀。

技術實現思路

1、為了解決現有技術中存在的問題，本發明提供了一種墻面三維空間鋁板飾面及加工方法，通過整體彎折的方式進行加工，解決現有技術中直接拼接制作陽角區域焊接美觀效果差的問題。

2、本發明的技術目的是通過以下技術方案實現的：

3、一種墻面三維空間鋁板飾面，包括面板、支撐在面板背面的支撐骨架，面板包括第一面板、第二面板、第三面板、第四面板，第一面板和第三面板為兩塊全等三角形的鋁板，第二面板為等腰三角形鋁板，第四面板為軸對稱的五邊形鋁板，第一面板、第三面板、第四面板和第二面板分別對應分布在面板的上、下、左和右并形成具有錐形面三維立體飾面。

4、進一步地，第一面板鄰接第二面板的一側的長度大于第一面板鄰接第四面板一側的長度，第三面板鄰接第二面板的一側的長度大于第三面板鄰接第四面板一側的長度。

5、進一步地，第四面板相對第一面板、第二面板和第三面板沿錐形面的錐形頂點朝外延伸突出。

6、進一步地，第四面板包括第四面板底邊、第四面板側邊、第四面板斜邊，第四面板底邊兩端對稱設置第四面板側邊和第四面板斜邊，第四面板側邊垂直于第四面板底邊端部設置，第四面板斜邊相對第四面板側邊傾斜設置，第四面板底邊、第四面板側邊和第四面板斜邊圍合形成軸對稱的五邊形結構；第四面板相對第一面板、第二面板和第三面板沿錐形面的錐形頂點朝外延伸突出的長度等于第四面板側邊的長度。

7、進一步地，第一面板和第三面板分別鄰接第四面板的兩側的第四面板側邊。

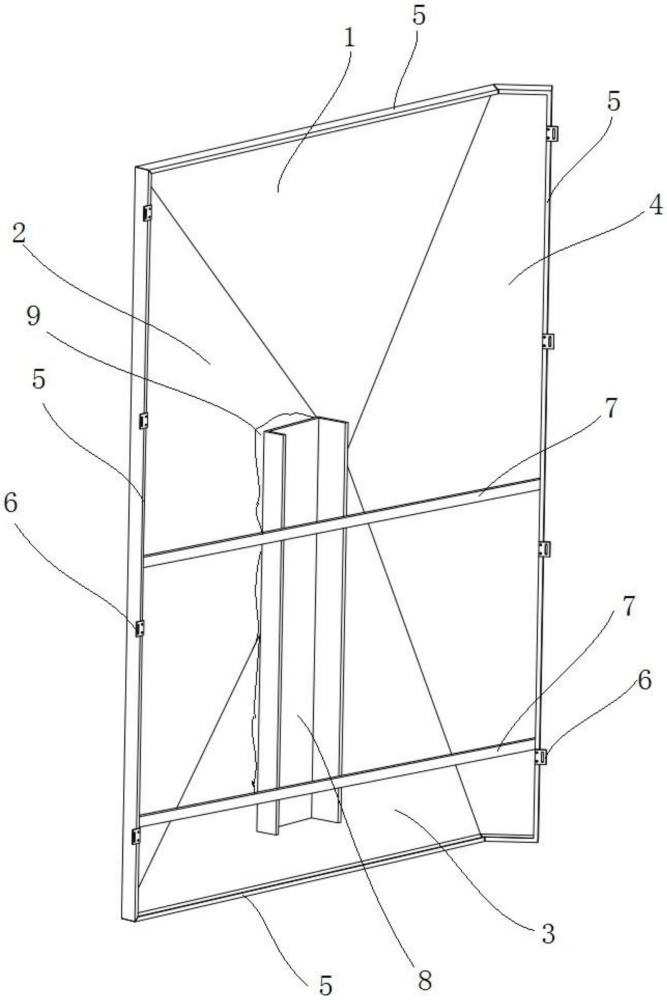

8、進一步地，面板朝錐形面的背面沿邊緣設置折邊，折邊處安裝有用以墻面三維空間鋁板飾面安裝在墻體一側的連接碼件。

9、進一步地，支撐骨架包括第一支撐骨架和第二支撐骨架，第一支撐骨架的兩端分別支撐在第二面板邊緣的折邊和第四面板邊緣的折邊內側，第二支撐骨架垂直于第一支撐骨架設置并與第一支撐骨架連接固定。

10、進一步地，第二支撐骨架和面板之間設置填充層，填充層填充第二支撐骨架和面板之間的間隙。

11、進一步地，面板表面還噴涂有飾面涂層。

12、本發明還提供了一種墻面三維空間鋁板飾面的加工方法，該方法包括：

13、步驟1、根據三維模型翻制加工圖確定鋁板加工尺寸，下料切割鋁板；

14、步驟2、在鋁板表面劃線將面板劃分為第一面板、第二面板、第三面板和第四面板；

15、步驟3、沿第四面板的對稱軸將第四面板切開；沿第一面板和第二面板之間的劃線、第二面板和第三面板之間的劃線、第三面板和第四面板之間的劃線以及第一面板與第四面板之間的劃線在面板背面開設v型槽；

16、步驟4、沿v型槽彎折面板形成錐形面；

17、步驟5、彎折完成后將第四面板切開的位置對接并焊接固定，焊接位置打磨平整；

18、步驟6、安裝背面的支撐骨架。

19、相比與現有技術，本發明的有益效果在于：

20、1、本發明的墻面三維空間鋁板飾面通過第一面板、第二面板、第三面板和第四面板彎折形成具有錐形面的三維立體飾面，相比與現有的平面鋁板飾面，觀感效果更強。

21、2、本發明的墻面三維空間鋁板飾面的加工方法相比與一般的立體鋁板飾拼板式的加工方法解決了拼板陽角區域焊接后無法做順直美觀的問題，僅需在第四面板的對稱軸位置進行切割并在彎折造型后進行焊接，焊接量少，且焊接位置避開了陽角區域；陽角區域完全通過彎折的方式進行加工，更加順直美觀。

22、3、本發明中的加工方法，通過v型槽的開設，利于對鋁板進行彎折，同時v型槽也未彎折鋁板提供參照，避免彎折的時候偏離設計的劃線彎折位置。

技術特征：

1.一種墻面三維空間鋁板飾面，其特征在于，包括面板、支撐在面板背面的支撐骨架，所述面板包括第一面板、第二面板、第三面板、第四面板，所述第一面板和第三面板為兩塊全等三角形的鋁板，所述第二面板為等腰三角形鋁板，所述第四面板為軸對稱的五邊形鋁板，所述第一面板、第三面板、第四面板和第二面板分別對應分布在面板的上、下、左和右并形成具有錐形面三維立體飾面。

2.根據權利要求1所述的一種墻面三維空間鋁板飾面，其特征在于，所述第一面板鄰接第二面板的一側的長度大于第一面板鄰接第四面板一側的長度，所述第三面板鄰接第二面板的一側的長度大于第三面板鄰接第四面板一側的長度。

3.根據權利要求2所述的一種墻面三維空間鋁板飾面，其特征在于，所述第四面板相對第一面板、第二面板和第三面板沿錐形面的錐形頂點朝外延伸突出。

4.根據權利要求3所述的一種墻面三維空間鋁板飾面，其特征在于，所述第四面板包括第四面板底邊、第四面板側邊、第四面板斜邊，所述第四面板底邊兩端對稱設置第四面板側邊和第四面板斜邊，第四面板側邊垂直于第四面板底邊端部設置，第四面板斜邊相對第四面板側邊傾斜設置，所述第四面板底邊、第四面板側邊和第四面板斜邊圍合形成軸對稱的五邊形結構；所述第四面板相對第一面板、第二面板和第三面板沿錐形面的錐形頂點朝外延伸突出的長度等于第四面板側邊的長度。

5.根據權利要求4所述的一種墻面三維空間鋁板飾面，其特征在于，所述第一面板和第三面板分別鄰接第四面板的兩側的第四面板側邊。

6.根據權利要求1所述的一種墻面三維空間鋁板飾面，其特征在于，所述面板朝錐形面的背面沿邊緣設置折邊，所述折邊處安裝有用以墻面三維空間鋁板飾面安裝在墻體一側的連接碼件。

7.根據權利要求6所述的一種墻面三維空間鋁板飾面，其特征在于，所述支撐骨架包括第一支撐骨架和第二支撐骨架，所述第一支撐骨架的兩端分別支撐在第二面板邊緣的折邊和第四面板邊緣的折邊內側，所述第二支撐骨架垂直于第一支撐骨架設置并與第一支撐骨架連接固定。

8.根據權利要求7所述的一種墻面三維空間鋁板飾面，其特征在于，所述第二支撐骨架和面板之間設置填充層，所述填充層填充第二支撐骨架和面板之間的間隙。

9.根據權利要求1所述的一種墻面三維空間鋁板飾面，其特征在于，所述面板表面還噴涂有飾面涂層。

10.一種如權利要求1-9任意一項所述的墻面三維空間鋁板飾面的加工方法，其特征在于，該方法包括：

技術總結
本發明涉及一種墻面三維空間鋁板飾面及加工方法，包括面板、支撐在面板背面的支撐骨架，面板包括第一面板、第二面板、第三面板、第四面板，第一面板和第三面板為兩塊全等三角形的鋁板，第二面板為等腰三角形鋁板，第四面板為軸對稱的五邊形鋁板，第一面板、第三面板、第四面板和第二面板分別對應分布在面板的上、下、左和右并形成具有錐形面三維立體飾面。加工時采用整塊鋁板局部切開后彎折再焊接的方式，解決了現有技術中加工陽角位置無法做到順直美觀的問題。

技術研發人員：董燕,張匯偉,程晨,陳銀春,朱鍇一
受保護的技術使用者：上港集團瑞泰發展有限責任公司
技術研發日：
技術公布日：2025/4/6
