本發明涉及建筑文物的保護，尤其涉及一種建筑文物加固裝置及其加固方法。

背景技術：

1、古建筑是指古建筑是一座城市的記憶，是城市歷史的見證者，它承載著城市的文化積淀，一旦損毀，文物本體及其承載的歷史文化信息都將不復存在，因此，對古建筑的保護是非常重要的工作。

2、公告號為cn212027216u的中國專利公開了一種建筑文物加固裝置，包括若干個條形板、若干個箍帶及緊固機構，所述條形板沿所述木件的周向均勻分布在所述木件的外圓周面上，所述箍帶沿所述條形板的延伸方向均勻分布，所述箍帶繞過所有所述條形板的外端面后通過所述緊固機構箍緊所述條形板或通過所述緊固機構釋放所述條形板，本發明與現有技術相比的優點在于：通過多個條形板及多個箍帶的配合，使得木件的受力更為均勻且受力面更大，減小了木件的損壞，條形板箍緊在木件上可提高木件的抗壓能力，延長建筑的整體壽命，通過緊固機構可實現箍帶的止退及釋放，便于整體的安裝與拆卸。

3、但是上述已公開方案存在如下不足之處：現有的建筑文物加固裝置在使用時需要工作人員對著縫隙一點點注入漿料進行修補，工作效率慢的同時注漿也不夠均勻，影響了文物修補的效果。

技術實現思路

1、本發明目的是針對背景技術中存在無法均勻快速的對建筑文物自動注漿修補的問題，提出一種建筑文物加固裝置及其加固方法。

2、一方面，本發明提出一種建筑文物加固裝置，包括底座；還包括：

3、夾持組件，夾持組件設置于底座的側面，用于對待加固建筑文物進行夾持固定；

4、自動注漿機構，自動注漿機構設置于底座的頂部，用于沿著建筑文物的縫隙進行自動移動和自動注漿；

5、以及出料管二，出料管二的外側滑動設置有出料管一，出料管一設置于自動注漿機構上，出料管一的直徑大于出料管二，出料管二在出料管一內滑動用于對深淺不同的建筑文物縫隙進行自動調節注漿。

6、優選的，夾持組件包括連接塊一、滑動軸、滑動塊和限位夾；

7、連接塊一設置于底座的側面，滑動軸設置于連接塊一的內側，滑動塊滑動設置于滑動軸的外側，限位夾設置于滑動塊的側面，底座的側面設置有連接塊二，連接塊二的內側螺紋設置有螺紋桿，螺紋桿的端部設置有轉動桿。

8、優選的，限位夾和建筑文物接觸的一側設置有橡膠墊，橡膠墊用于在夾持過程中對建筑文物進行保護。

9、優選的，自動注漿機構包括注漿組件和自動定位組件；

10、自動定位組件設置于底座的頂部，用于帶動注漿組件沿著縫隙的軌跡進行移動；

11、注漿組件設置于自動定位組件上，用于對不同深度的縫隙進行注漿工作。

12、優選的，自動定位組件包括滑動框架一、電機、轉軸、圓齒輪和齒條；

13、滑動框架一設置于底座的頂部，滑動框架一的內側滑動設置有縱向滑動件，轉軸轉動設置于縱向滑動件的軸心處，電機設置于轉軸的端部，圓齒輪設置于轉軸遠離電機的一端，齒條設置于滑動框架一的側面，轉軸遠離電機的一端轉動設置有滑動框架二，滑動框架二的內側滑動設置于橫向滑動件。

14、優選的，注漿組件包括漿料箱、軟管和注漿管；

15、漿料箱設置于滑軌框架的頂部，漿料管的內側設置有注漿泵，軟管設置于漿料箱的底部，注漿管設置于軟管遠離漿料箱的一端，出料管一設置于注漿管的端部一，安裝環一的側面設置有伸縮管，伸縮管的外側設置有彈簧，伸縮管遠離安裝環一的一端設置有安裝環二。

16、另一方面，本發明提出了一種建筑文物加固方法，采用上述建筑文物加固裝置，包括以下步驟：

17、s1、將裝置移動到損壞的建筑文物邊上，然后轉動轉動桿帶動滑動塊移動，滑動塊帶動限位夾移動從而使得兩個限位夾一起夾持在建筑文物上，對裝置進行固定；

18、s2、啟動電機，電機帶動圓齒輪轉動，圓齒輪轉動時帶動縱向滑動件在滑軌框架一內上下滑動，滑動過程中，出料管二會沿著縫隙的位置移動，從而出料管二通過注漿管帶動橫向滑動件在滑軌框架二內滑動；

19、s3、橫向滑動件帶動注漿管移動的同時，漿料箱內的漿料通過軟管傳遞到注漿管內部，在通過出料管一和出料管二排出對建筑文物的縫隙進行填充，填充過程中，出料管二根據縫隙的深度收縮移動從而使得彈簧發生形變，從而對不同深度的縫隙進行注漿工作；

20、s4、漿料填充完畢后反向轉動轉動桿，從而帶動限位夾脫離建筑文物，進而將裝置卸下。

21、與現有技術相比，本發明具有如下有益的技術效果：

22、1、通過夾持組件的設置，轉動轉動桿帶動兩個限位夾移動從而將裝置固定在建筑文物上，這樣能夠將加固裝置牢固地固定在文物上，有效防止裝置在使用過程中發生移位或脫落，不僅保證了加固工作的順利進行，還大大降低了對文物本身造成二次損害的風險，從而提高了整體加固工作的安全性。

23、2、通過自動注漿機構的設置，電機帶動橫向滑動件沿著建筑文物的縫隙移動，并且帶動出料管二根據裂縫的深度自動調節伸出長度，然后對裂縫進行注漿處理，這樣能夠自動沿著裂縫軌跡移動，大大減少了人工操作的復雜性和時間成本，提高了加固工作的效率，并且能夠準確填充到裂縫內部，避免了漿料浪費和加固不足的問題，提高了加固的精準度，確保了裂縫能夠得到全面覆蓋和有效填充，從而增強了加固效果。

技術特征：

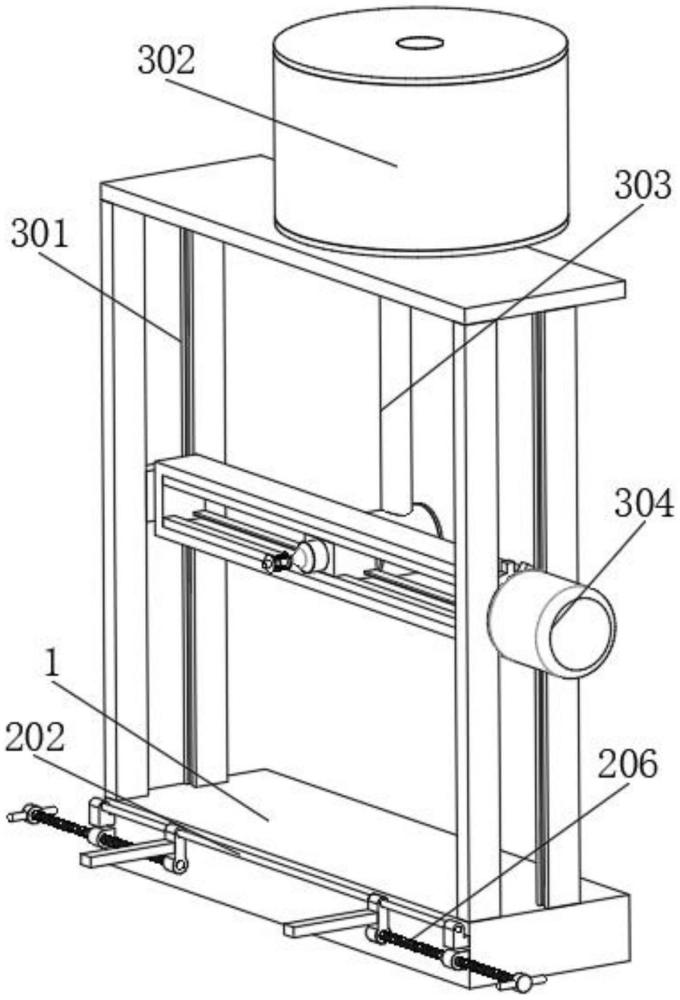

1.一種建筑文物加固裝置，包括底座(1)；其特征在于，還包括：

2.根據權利要求1所述的建筑文物加固裝置，其特征在于，夾持組件包括連接塊一(201)、滑動軸(202)、滑動塊(203)和限位夾(204)；

3.根據權利要求2所述的建筑文物加固裝置，其特征在于，限位夾(204)和建筑文物接觸的一側設置有橡膠墊，橡膠墊用于在夾持過程中對建筑文物進行保護。

4.根據權利要求1所述的建筑文物加固裝置，其特征在于，自動注漿機構包括注漿組件和自動定位組件；

5.根據權利要求4所述的建筑文物加固裝置，其特征在于，自動定位組件包括滑動框架一、電機(304)、轉軸(305)、圓齒輪(306)和齒條(307)；

6.根據權利要求5所述的建筑文物加固裝置，其特征在于，注漿組件包括漿料箱(302)、軟管(303)和注漿管(310)；

7.一種建筑文物加固方法，采用權利要求6所述的建筑文物加固裝置，其特征在于，具體包括以下步驟：

技術總結
本發明涉及建筑文物的保護技術領域，具體為一種建筑文物加固裝置及其加固方法；所述裝置包括底座、夾持組件、自動注漿機構以及出料管二：夾持組件設置于底座的側面；自動注漿機構設置于底座的頂部；出料管二的外側滑動設置有出料管一，出料管一設置于自動注漿機構上。本發明通過自動注漿機構的設置，電機帶動橫向滑動件沿著建筑文物的縫隙移動，并且帶動出料管二根據裂縫的深度自動調節伸出長度，然后對裂縫進行注漿處理，這樣能夠大大減少人工操作的復雜性和時間成本，提高了加固工作的效率，并且能夠準確填充到裂縫內部，避免了漿料浪費和加固不足的問題，提高了加固的精準度，確保了裂縫能夠得到全面覆蓋和有效填充，從而增強了加固效果。

技術研發人員：萬偉財,王志勇,劉志偉,歐陽林基,陳德春
受保護的技術使用者：廣東安富建設工程有限公司
技術研發日：
技術公布日：2025/4/24
