本發明涉及一種水箱及其清潔機器人，屬于日用家電制造技術領域。

背景技術：

目前，市面上的清潔機器人通常都設有水箱，水箱下表面包覆抹布，抹布被水打濕后用于清潔地面。其中，水箱上設有注水口，以便將水注入到水箱內。然而現有的水箱的注水口主要設置在水箱的上表面或者下表面上，當設置在水箱的上表面上時，需要一只手握住水箱，另一只手拿住水杯或者其他盛水的容器往注水口內注水，使得水充滿水箱。圖1為現有水箱結構示意圖。如圖1所示，當注水口1000設置在水箱2000的下表面上時，其注水的操作過程和上述過程相同，需要一只手握住水箱且下表面朝上，然后另一只手握住水杯或者其他盛水的容器，然后往注水口內注入水，直至水充滿了水箱。然而水箱本身呈扁平狀，將注水口設置在水箱的上表面上或者下表面上存在以下技術問題：首先是加水時水容易飛濺出來，為了防止飛濺就需要減慢加水的速度，使得注水速度較慢，進而使得水箱注滿水需要較長時間；其次是在水箱快要注滿水時，在水箱內注水口附近總會有些空氣，從而使得水箱內的水很難注滿；另外將注水口設置在水箱的上表面上或者下表面上不便于消費者操作，用戶手持時很難將水箱水平放置，也增加了注水時的不穩定性。

技術實現要素：

本發明所要解決的技術問題在于針對現有技術的不足，提供一種水箱及其清潔機器人，鑒于水箱的扁平形狀，將水箱的注水口開設在具有一定厚度的水箱的側端面上，在注水過程中水可以直接向下流入 水箱而不易濺出，注水口附近的水泡大大減少而更容易使水注滿，同時對操作者來說更容易握持水箱并對其實施注水操作，結構簡單使用方便。

本發明所要解決的技術問題是通過如下技術方案實現的：

一種水箱，包括上、下表面和具有一定厚度的側端面，側端面的上、下兩側與上、下表面相連接形成扁平形狀，水箱的下表面包覆有抹布，所述側端面上開設有注水口。

較佳的，所述水箱包含滲水區和儲水區，所述滲水區的厚度小于所述儲水區的厚度，所述注水口位于儲水區的側端面上。

為了方便滲水同時減緩滲水速度，所述滲水區底部開設滲水孔；所述滲水區和儲水區通過水道相連通，所述滲水區和水道內還設有滲水布。

為了更方便將水打濕抹布，滲水孔的數量為多個，且多個滲水孔兩端之間的距離為滲水區總寬度的60％-100％。

為了是水箱形狀與清潔機器人的機器人本體形狀相對應，更方便安裝，所述側端面呈弧狀，所述注水口開設在側端面的中間部位。

為了便于向水箱中注水，所述注水口的形狀由中間部分的長方形和兩側部分的半圓形組合而成。

為了防止泄漏，所述注水口外還設有端蓋。

本發明還提供一種清潔機器人，包括機器人本體，所述機器人本體底部設有如上所述的水箱。

綜上所述，本發明提供一種水箱及其清潔機器人，鑒于水箱的扁平形狀，將水箱的注水口開設在具有一定厚度的水箱頂部的側端面上，在注水過程中水可以直接向下流入水箱而不易濺出，注水口附近的氣泡大大減少而更容易使水注滿，同時對操作者來說更容易握持水箱并對其實施注水操作，結構簡單使用方便。

下面結合附圖和具體實施例，對本發明的技術方案進行詳細地說明。

附圖說明

圖1為現有水箱結構示意圖；

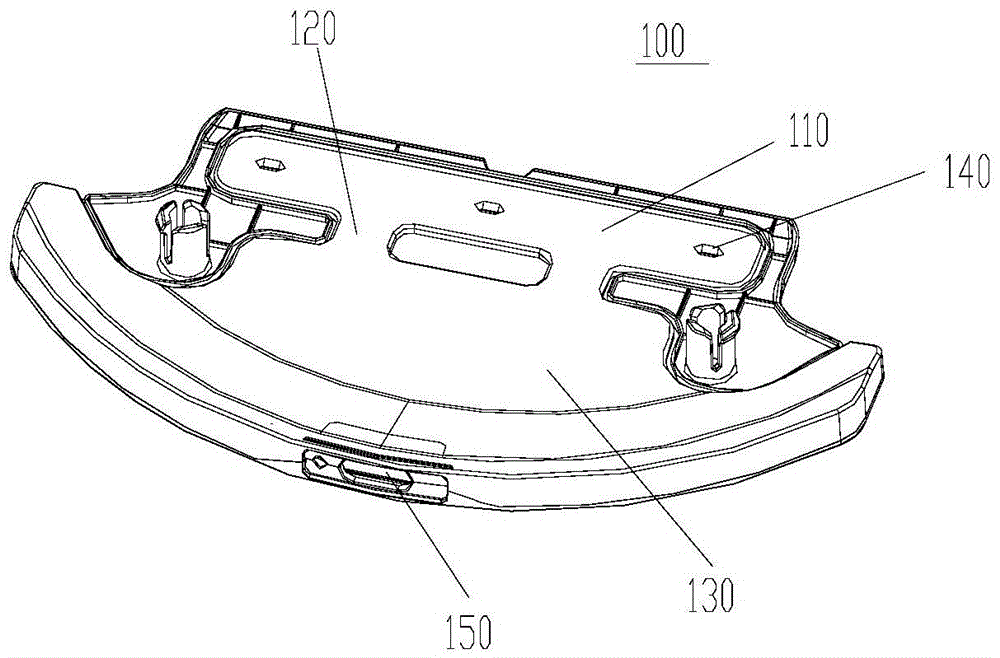

圖2為本發明的水箱結構示意圖；

圖3為本發明的水箱開設有注水口的端面結構示意圖。

具體實施方式

圖2為本發明的水箱結構示意圖；圖3為本發明的水箱開設有注水口的端面結構示意圖。如圖2并結合圖3所示，本發明提供一種水箱100，包括上、下表面和具有一定厚度的側端面，側端面的上、下兩側與上、下表面連接形成扁平形狀的水箱100，水箱100的底部包覆有抹布(圖中未示出)，側端面上開設有注水口150。

水箱100整體包括滲水區110和通過水道120與其相連的儲水區130。具體的，所述滲水區110的厚度小于所述儲水區130的厚度，使得儲水區130能存儲更多的水，且方便存儲區的水流入滲水區。所述滲水區底部開設有滲水孔，水箱內的水通過滲水孔打濕抹布。水箱100中還設有滲水布(圖中未示出)，滲水布的厚度較薄，其堵住滲水孔140，與水箱內部的上、下表面貼合在一起，滲水布完全覆蓋滲水區110和水道120，并部分覆蓋儲水區130，使得水箱內的水可以被滲水布吸入到滲水孔140處后排出。滲水布的設置可以防止水箱內的水通過滲水孔140排出的速度過快，并且避免在清潔過程中水箱內的水發生前后晃動時使得滲水孔140流出的水?dāng)鄶嗬m(xù)續，不具有連貫性，放置滲水布后可以持續的向滲水孔140供水，最重要的是，由于滲水區110上下表面之間的距離較近，若無滲水布，水箱100內的水很難通過水道120進入滲水區110。

為了使水箱形狀與清潔機器人的機器人本體形狀相對應，更方便安裝，所述側端面呈弧狀，所述注水口150開設在側端面的中間部位，這樣注水口剛好位于側端面的頂部，水箱更容易注滿水。為了便于向水箱中注水，所述注水口150的形狀由中間部分的長方形和兩側部分的半圓形組合而成。另外，為了防止泄漏，所述注水口外還設有端蓋160。

滲水區110下開設有多個滲水孔140，滲水孔140沿滲水區的寬 度方向依次排列，在本實施例中，滲水孔140的數量?jī)?yōu)選為3個，且多個滲水孔兩端之間的距離為滲水區總寬度的60％-100％。多個滲水孔的兩端距離滲水區邊緣較近，使得抹布完全浸濕的時間短，提高了清潔機器人的清潔效率。

水道120使儲水區130與滲水區110彼此連通，在本實施例中，水道120的數量為2個，且每個水道120位于兩個滲水孔140之間。從而可以使得儲水區130的水可以快速的進入到滲水區110，并且保證了每個滲水孔的出水速度與出水量。

結合圖2和圖3所示，本發明中水箱100的工作過程是這樣的：

使用者首先握持住水箱100，使其保持豎直狀態，通過注水口150向水箱內部注水。待水箱100中的儲水區130注滿后，水經過滲水布的滲透作用進入到水道120內，然后通過水道120進入到滲水區110，水經過滲水孔140流出，以浸濕用于拖地的抹布。其中的注水口150可以設置在水箱側端面的任意位置，中間部位或者其他部位。特別的，當側端面呈弧狀時，設置位置位于中間部位最好，則水箱豎直時，剛好位于水箱的頂部。當注水口位于水箱側端面的中間部位時，其可以更方便且快速的將水箱注滿，減少水箱內氣泡的存在。更具體地，注水口150的形狀為中間部分呈長方形，兩邊部分呈半圓形，當然，注水口150也可以采用其他形狀，只要方便將水注入到水箱100內即可。如圖3所示，注水口150上還可移動設有端蓋160，用于注水后的密封。

本發明還提供一種清潔機器人，包括機器人本體，機器人本體底部設有如上所述的水箱。實際工作時，隨著清潔機器人在清潔表面的移動，抹布被水箱滲下來的清潔液打濕后，自動擦拭清潔表面。

綜上所述，本發明提供一種水箱及其清潔機器人，鑒于水箱的扁平形狀，將水箱的注水口開設在具有一定厚度的水箱的側端面的頂部上，具有如下有益效果：

1、向水箱注水時，使用者可以將水箱豎直放置，且保持注水口朝上，從而可以較為穩定的握持，減少其不穩定性，使得注水更為方便且有利于操作；

2、當水箱豎直放置時，水箱內靠近注水口的氣泡較少，從而更有利于快速將水箱注滿；

3、注水口設置在水箱側端面且注水時水箱豎直放置，在注水過程中水可以直接向下流入水箱而不易濺出，并且可以快速注水，有效縮短注水時間。
