本發明涉及具有自動除臭功能的辦公座椅。

背景技術：

現代生活的節奏非常快，工作人員勞動強度大，特別是那些長期坐辦公室的人，在電腦前進行長時間工作會感覺到疲憊，因此需要進行適當?shù)男菹砭徑馄v和壓力，另外，由于健身場所、休閑時間有限，工作人員忙于拼搏自己的事業，身體缺乏足夠的鍛煉。

目前，辦公室的座椅大都功能比較單一，不能夠滿足人們鍛煉身體的需求，不能讓人們自由調節靠背、坐墊、腳踏板的角度，達到自己感覺最舒適狀態。

技術實現要素：

為了解決上述技術問題，本發明提供一種結構簡單、能夠自由調節靠背、坐墊、腳踏板角度的多功能座椅。

本發明解決上述問題的技術方案是：具有自動除臭功能的辦公座椅，包括椅面部分、椅面底座連接部分、底座部分，所述椅面部分包括腳踏板、座墊和靠背，所述靠背鉸接在座墊的一端，所述腳踏板相對靠背鉸接在座墊的另一端，所述椅面部分通過椅面底座連接部分與底座部分活動連接。還包括一甲烷氣體傳感器、與所述甲烷氣體傳感器電連接的風機。

上述多功能座椅中，所述椅面底座連接部分包括靠背支撐裝置、座墊支撐桿、腳踏板支撐桿，所述靠背支撐裝置的上端鉸接在靠背上，靠背支撐裝置的下端鉸接在底座部分上，所述座墊支撐桿的上端固定在座墊上，座墊支撐桿的下端固定在底座部分上，所述腳踏板支撐桿的一端鉸接在腳踏板上，腳踏板支撐桿的另一端鉸接在底座部分上。

上述多功能座椅中，所述底座部分包括搖桿、軸承座、推力球軸承、螺紋滑塊ⅰ、螺桿、螺紋滑塊ⅱ、導向板、定位軸、圓柱滾子軸承、主軸、底盤座，所述底盤座包括安放在地面上的底盤和固定在底盤上的u形座，所述主軸橫向穿設于u形座兩側壁之間，主軸上套設有圓柱滾子軸承，所述導向板下表面上向下凸設有一半圓形固定板，固定板的中部設有安裝孔，沿固定板周向設有若干孔洞，所述固定板置于u形座的兩側壁之間并通過安裝孔將固定板套裝在圓柱滾子軸承的外圈上，所述定位軸依次穿過u形座兩側壁和固定板的孔洞將固定板固定在u形座上，所述座墊支撐桿的下端固定在導向板上，所述導向板上設有螺桿，螺桿的兩端分別螺紋連接有螺紋滑塊ⅰ和螺紋滑塊ⅱ，所述靠背支撐裝置的下端鉸接在螺紋滑塊ⅰ上，所述腳踏板支撐桿的另一端鉸接在螺紋滑塊ⅱ上，所述軸承座置于導向板兩端，通過推力球軸承和軸承座將螺桿、螺紋滑塊ⅰ、螺紋滑塊ⅱ固定安裝在導向板上，所述搖桿位于螺紋滑塊ⅰ外側并通過螺母與螺桿固結；在搖桿的驅動下螺紋滑塊ⅰ、螺紋滑塊ⅱ沿螺桿軸向滑移。

上述多功能座椅中，所述腳踏板整體呈l形，其包括連接板、踏板和限位棒，所述連接板的一端鉸接在座墊上，所述踏板垂直固定在連接板的另一端，所述限位棒鉸接在踏板上。

上述多功能座椅中，所述靠背支撐裝置包括卡尺、手柄和連接尺，所述卡尺上部鉸接在靠背上，卡尺下部設有若干個調節孔，所述連接尺上部開有卡槽，卡槽內設有一槽孔，所述手柄穿過槽孔和卡尺上的調節孔將卡尺下部固定在連接尺上，所述連接尺的下部鉸接在螺紋滑塊ⅰ上。

本發明的有益效果在于：

1、本發明集椅子、躺椅、健身椅、桌子于一體，使用者可根據自己需要調整靠背、腳踏板及坐墊的角度，改善座椅的舒適度；

2、本發明對靠背、座墊、限位棒、腳踏板的位置進行調整后，可用于健身，滿足人們鍛煉身體的需求；

3、當座椅完全展開時，人們可以躺著休息；卸掉腳踏板后此座椅可實現桌子的功能，操作方便，實用性強；

4、本發明結構簡單，設計合理，占地面積小，節約空間，使用靈活。

附圖說明

圖1為本發明的整體結構示意圖。

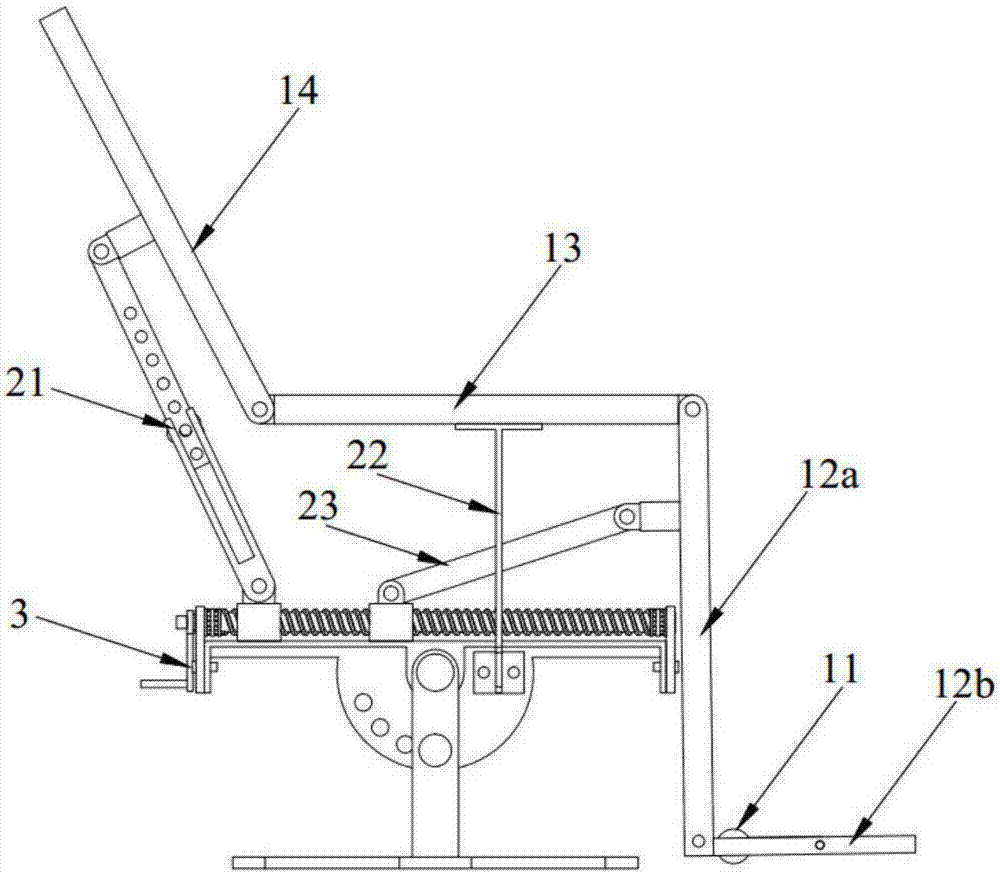

圖2為圖1的主視圖。

圖3為腳踏板的構件結構示意圖。

圖4為靠背支撐裝置的構件結構示意圖。

圖5為座墊支撐桿、腳踏板支撐桿的結構示意圖。

圖6為底座部分的爆炸示意圖。

圖7為底座的裝配示意圖。

圖8為靠背豎直時的示意圖。

圖9為靠背水平時的示意圖。

圖10為靠背、腳踏板水平展開示意圖。

圖11為本發明用于健身工作示意圖。

圖12為圖11的主視圖。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

如圖1所示，本發明包括椅面部分1、椅面底座連接部分2、底座部分3，所述椅面部分1通過椅面底座連接部分2與底座部分3活動連接。

如圖2、圖3所示，所述椅面部分1包括腳踏板12、座墊13和靠背14，所述靠背14鉸接在座墊13的一端，所述腳踏板12相對靠背14鉸接在座墊13的另一端，所述腳踏板12整體呈l形，其包括連接板12a、踏板12b和限位棒11，所述連接板12a的一端鉸接在座墊13上，所述踏板12b垂直固定在連接板12a的另一端，所述限位棒11鉸接在踏板12b上，可根據實際需要調整限位棒11與踏板12b之間的角度。還包括一甲烷氣體傳感器、與所述甲烷氣體傳感器電連接的風機。所述甲烷氣體傳感器設置在坐墊上。所述風機設置在踏板處。

如圖2、圖4、圖5所示，所述椅面底座連接部分2包括靠背支撐裝置21、座墊支撐桿22、腳踏板支撐桿23，所述靠背支撐裝置21包括卡尺211、手柄212和連接尺213，所述卡尺211上部鉸接在靠背14上，卡尺211下部設有若干個調節孔215，所述連接尺213上部開有卡槽216，卡槽216內設有一槽孔217，所述手柄212穿過槽孔217和卡尺211上的調節孔215將卡尺211下部固定在連接尺213上，所述連接尺213的下部鉸接在底座部分3上，所述座墊支撐桿22的上端固定在座墊13上，座墊支撐桿22的下端固定在底座部分3上，所述腳踏板支撐桿23的一端鉸接在腳踏板12上，腳踏板支撐桿23的另一端鉸接在底座部分3上。

如圖6、圖7所示，所述底座部分3包括搖桿31、軸承座32、推力球軸承33、螺紋滑塊ⅰ34、螺桿35、螺紋滑塊ⅱ36、導向板37、定位軸38、圓柱滾子軸承39、主軸310、底盤座311，所述底盤座311包括安放在地面上的底盤312和固定在底盤312上的u形座313，所述主軸310橫向穿設于u形座313兩側壁之間，主軸310上套設有圓柱滾子軸承39，所述導向板37下表面上向下凸設有一半圓形固定板314，固定板314的中部設有安裝孔315，沿固定板314周向設有若干孔洞316，所述固定板314置于u形座313的兩側壁之間并通過安裝孔315將固定板314套裝在圓柱滾子軸承39的外圈上，所述定位軸38依次穿過u形座313兩側壁和固定板314的孔洞316將固定板314固定在u形座313上，所述座墊支撐桿22的下端固定在導向板37上，所述導向板37上設有螺桿35，螺桿35的兩端分別螺紋連接有螺紋滑塊ⅰ34和螺紋滑塊ⅱ36，所述靠背支撐裝置21的下端鉸接在螺紋滑塊ⅰ34上，所述腳踏板支撐桿23的另一端鉸接在螺紋滑塊ⅱ36上，所述軸承座32置于導向板37兩端，通過推力球軸承33和軸承座32將螺桿35、螺紋滑塊ⅰ34、螺紋滑塊ⅱ36固定安裝在導向板37上，軸承座32包括軸承板32a、軸瓦32b，所述搖桿31位于螺紋滑塊ⅰ34外側并通過螺母與螺桿35固結；在搖桿31的驅動下螺紋滑塊ⅰ34、螺紋滑塊ⅱ36沿螺桿35軸向滑移。

如圖8至9所示，通過調節所述卡尺211調節孔215、槽孔217與所述手柄212配合位置來改變所述靠背支撐裝置21的長度，從而調整所述靠背14的仰角，座椅可使實現坐、仰、躺功能；另外，還可通過驅動搖桿31和調整所述定位軸38與所述固定板314孔洞316的配合位置，自由選擇靠背14、坐墊、腳踏板12的角度，直至座椅達到自己感覺最舒適狀態。

如圖10所示，調節所述卡尺211調節孔215與所述手柄212配合位置，驅動搖桿31，促使所述螺紋滑塊ⅰ34、所述螺紋滑塊ⅱ36向右滑移，帶動所述靠背支撐裝置21、腳踏板支撐桿23，從而改變靠背14、腳踏板12的仰角，直到椅面完全展開，此時，人們可以躺著休息，也可卸掉腳踏板12將此座椅當作桌子使用。

如圖11至12所示，通過調節所述定位軸38與所述固定板314孔洞316的配合位置來調整所述導向板37的仰角，進而改變所述座墊13的仰角，限位棒11打開以后，此座椅可當作健身椅使用，可進行仰臥起坐鍛煉。
