本發明涉及一種戶外家具，具體涉及一種智能定位坐式家具。

背景技術：

戶外家具是指在開放或半開放性戶外空間中，為方便人們健康、舒適、高效的公共性戶外活動而設置的一系列相對于室內家具而言的用具，其主要涵蓋了城市公共戶外家具、庭院戶外休閑家具、商業場所戶外家具、便攜戶外家具等四大類產品。

為防止紫外線，現有技術中一般都會在戶外家具旁安置遮陽傘，隨著太陽的移動，遮陽傘所投射的陰影也在發生偏移，導致戶外家具部分或全部暴露在太陽光下，不僅影響人們使用的舒適度，還容易造成家具老化。

技術實現要素：

本發明的目的在于提供一種智能定位坐式家具，實現一種既可360°遮陽、又可提高太陽能收集率、能長時間供電的戶外坐凳的目的。

本發明通過下述技術方案實現：

一種智能定位坐式家具，包括圓柱形凳體、遮陽傘，在圓柱形凳體的周向方向設置有一圈滑軌，所述滑軌的中心線與圓柱形凳體的中心線重合，還包括支撐桿，所述支撐桿的一端設置有一個電動滑塊、另一端與遮陽傘的傘柄端部固定，且支撐桿的中心線與圓柱形凳體頂面之間的夾角為60～75°，所述電動滑塊卡在滑軌上且可沿滑軌滑動，在遮陽傘頂部還設置有太陽能發電板和太陽能定位器，還包括控制器，所述電動滑塊、太陽能定位器分別與控制器連接，其中：

太陽能定位器：采集太陽能光線信息，并將太陽能光線信息輸給控制器；

控制器：接收太陽能定位器傳輸?shù)奶柲芄饩€信息，當太陽能光線信息超出預設偏移范圍值時，發送驅動指令到電動滑塊；

電動滑塊：接收控制器發送的驅動指令，沿滑軌移動。進一步的，本發明設計了一種新型的戶外坐凳，以圓柱形凳體作為基體，圓柱形凳體上安裝一個遮陽傘，可避免人們在戶外凳上休息時被太陽曬傷。將連接遮陽傘的支撐桿設計為與圓柱形凳體頂面保持60～75°的夾角，在該角度下，可保證遮陽傘在太陽光下所投射的陰影可將圓柱形凳體全面遮蓋；再在圓柱形凳體的周向方向設置滑軌、支撐桿通過電動滑塊與滑軌連接，利用遮陽傘頂部的太陽能定位器對追蹤太陽能光線，當所追蹤到的太陽光線發生偏移時，由控制器控制電動滑塊在滑軌上沿圓柱形凳體的中心線做圓周運動，這樣遮陽傘可隨著太陽的移動而移動，無論太陽位于哪個方向，均可保證圓柱形凳體被全面遮蓋，實現了一種360°遮陽的方式，提高了遮陽傘的遮陽效果。本發明還在遮陽傘頂端安裝了太陽能發電板，收集太陽能轉化為電能為本電路系統供電，這樣既無需人工維護又節能環保。同時隨著遮陽傘的移動，太陽能發電板可一直保持正對太陽光，有利于提高太陽能收集率，可保證長時間為本電路系統供電。

還包括與控制器連接的電源模塊，所述電源模塊與太陽能發電板連接。進一步的，太陽能發電板收集太陽能，并將太陽能轉化為電能存儲在電源模塊中。電源模塊與控制器連接為本系統供電。

在圓柱形凳體上還設置有電源充電接口，所述電源充電接口與電源模塊連接。進一步的，電源充電接口可供人們在戶外邊充電邊使用電子產品。

還包括與控制器連接的照明燈，所述照明燈通過蛇管與支撐桿的周向方向連接。進一步的，在本發明中設置一個照明燈，可用于夜晚照明。將照明燈設置在支撐桿上，保證了照明燈的高度，另外采用蛇管與支撐桿連接，更可便捷的調整照明燈的高度、方向，非常實用。

本發明與現有技術相比，具有如下的優點和有益效果：

本發明一種智能定位坐式家具，在圓柱形凳體的周向方向設置滑軌、支撐桿通過電動滑塊與滑軌連接，利用遮陽傘頂部的太陽能定位器對追蹤太陽能光線，實現了一種360°遮陽的方式，提高了遮陽傘的遮陽效果；在遮陽傘頂端安裝了太陽能發電板，收集太陽能轉化為電能為本電路系統供電，這樣既無需人工維護又節能環保。

附圖說明

此處所說明的附圖用來提供對本發明實施例的進一步理解，構成

本技術：
的一部分，并不構成對本發明實施例的限定。在附圖中：

圖1為本發明結構示意圖；

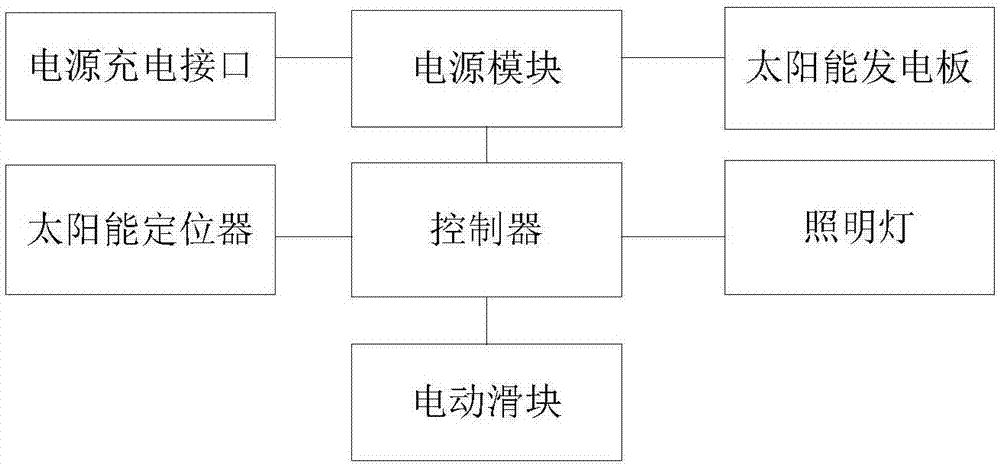

圖2為本發明電子控制結構示意圖。

附圖中標記及對應的零部件名稱：

1-圓柱形凳體，2-滑軌，3-遮陽傘，4-支撐桿，5-傘柄，6-太陽能發電板，7-太陽能定位器，8-電動滑塊，9-電源充電接口，10-照明燈，11-蛇管。

具體實施方式

為使本發明的目的、技術方案和優點更加清楚明白，下面結合實施例和附圖，對本發明作進一步的詳細說明，本發明的示意性實施方式及其說明僅用于解釋本發明，并不作為對本發明的限定。

實施例

如圖1～2所示，本發明一種智能定位坐式家具，包括圓柱形凳體1、遮陽傘3，在圓柱形凳體1的周向方向設置有一圈滑軌2，所述滑軌2的中心線與圓柱形凳體1的中心線重合，還包括支撐桿4，所述支撐桿4的一端設置有一個電動滑塊8、另一端與遮陽傘3的傘柄5端部固定，且支撐桿4的中心線與圓柱形凳體1頂面之間的夾角為60～75°，所述電動滑塊8卡在滑軌2上且可沿滑軌2滑動，在遮陽傘3頂部還設置有太陽能發電板6和太陽能定位器7，還包括控制器，所述電動滑塊8、太陽能定位器7分別與控制器連接，其中：

太陽能定位器7：采集太陽能光線信息，并將太陽能光線信息輸給控制器；

控制器：接收太陽能定位器7傳輸?shù)奶柲芄饩€信息，當太陽能光線信息超出預設偏移范圍值時，發送驅動指令到電動滑塊8；

電動滑塊8：接收控制器發送的驅動指令，沿滑軌2移動。還包括與控制器連接的電源模塊，所述電源模塊與太陽能發電板6連接。在圓柱形凳體1上還設置有電源充電接口9，所述電源充電接口9與電源模塊連接。還包括與控制器連接的照明燈10，所述照明燈10通過蛇管11與支撐桿4的周向方向連接。本發明的太陽能定位器7為現有的，在控制器內設置有現有的定位程序，當接收的太陽能光線信息超出預設偏移范圍值時，控制器控制電動滑塊移動，直到接收的太陽能光線信息重新在預設的便宜范圍值內，即停止電動滑塊工作。本發明通過以上結構實現了一種既可360°遮陽、又可提高太陽能收集率、能長時間供電的戶外坐凳的目的。

以上所述的具體實施方式，對本發明的目的、技術方案和有益效果進行了進一步詳細說明，所應理解的是，以上所述僅為本發明的具體實施方式而已，并不用于限定本發明的保護范圍，凡在本發明的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種智能定位坐式家具，包括圓柱形凳體、遮陽傘，在圓柱形凳體的周向方向設置有一圈滑軌，所述滑軌的中心線與圓柱形凳體的中心線重合，還包括支撐桿，所述支撐桿的一端設置有一個電動滑塊、另一端與遮陽傘的傘柄端部固定，且支撐桿的中心線與圓柱形凳體頂面之間的夾角為60～75°，所述電動滑塊卡在滑軌上且可沿滑軌滑動，在遮陽傘頂部還設置有太陽能發電板和太陽能定位器，還包括控制器，所述電動滑塊、太陽能定位器分別與控制器連接。本發明實現了一種既可360°遮陽、又可提高太陽能收集率、能長時間供電的戶外坐凳的目的。

技術研發人員：黃憲婷
受保護的技術使用者：成都梓楠家具有限公司
技術研發日：2017.06.21
技術公布日：2017.10.27
