本發明涉及一種便攜折疊嬰兒床，應用于嬰兒用品技術領域。

背景技術：

折疊嬰兒床與傳統嬰兒床相比，具有攜帶方便，占用空間小的優點，在不用時，能夠空余出很多的空間，但現有技術中的折疊嬰兒床結構有的過于簡單，在折疊和收合嬰兒床時，還需人為的去拉伸嬰兒床上的部分結構，才能夠完全折疊和打開，因此比較麻煩，且結構過于簡單的情況下，嬰兒床的穩定性和安全性有所下降。

技術實現要素：

為解決現有技術方案的缺陷，本發明公開了一種折疊方便且穩定性高的便攜折疊嬰兒床。

本發明公開了一種便攜折疊嬰兒床，包括上部支架、下部支架以及連接上部支架與下部支架的支撐裝置，所述上部支架包括：長關節、長橫桿、短關節、短直桿、弧形桿、連接件，所述長關節的兩端分別水平鉸接一個長橫桿，所述短關節的兩端分別水平鉸接一個短直桿，所述連接件的兩端鉸接兩個弧形桿形成一個轉角，所述長橫桿與短直桿之間通過上述轉角連接。

所述下部支架包括：中心座、拉伸繩、中心座支撐管、床腳、加強關節、加強管，所述床腳上設置有長關節鉸接口、短關節鉸接口、中心座鉸接口三個鉸接口，所述中心座的上方固接一個拉伸繩，所述中心座通過鉚釘分別鉸接四根中心座支撐管的內端，所述四根中心座支撐管的外端與四個床腳的中心座鉸接口鉸接，所述加強關節的兩端分別鉸接一個加強管，所述加強管上不與加強關節連接的另一端鉸接在加強關節兩側的中心座支撐管上，所述加強關節為兩個分別設置在下部支架的前后兩側。

所述支撐裝置包括：長關節站立管、短關節站立管、支撐塊一、支撐塊二，所述同一端面兩根長關節站立管的上端鉸接在長關節的中部，所述長關節站立管的下端與同一端面下方床腳的長關節鉸接口鉸接，所述長橫桿與同一側的長關節站立管之間通過支撐塊一連接，所述支撐塊一的上端與長橫桿通過鉚釘鉸接，所述支撐塊一的下端與長關節站立管上部鉸接，所述短關節的中部鉸接兩根短關節站立管，所述短關節站立管的下端與同一端面下方床腳的短關節鉸接口鉸接，所述短直桿與同一側的短關節站立管之間通過支撐塊二連接，所述支撐塊二的上端通過鉚釘鉸接在短直桿上，所述支撐塊二的下端與短關節站立管上部鉸接，所述同一端面的兩根長關節站立管的上部分別鉸接一個弧形塊一，所述兩個弧形塊一相對設置且兩個弧形塊一之間通過鉚釘鉸接在一起，所述同一端面的兩根短關節站立管的上部分別鉸接一個弧形塊二，所述兩個弧形塊二相對設置且兩個弧形塊二之間通過鉚釘鉸接在一起。

采用本技術方案，具有以下優點：

1、折疊方便；

2、安全穩定。

附圖說明

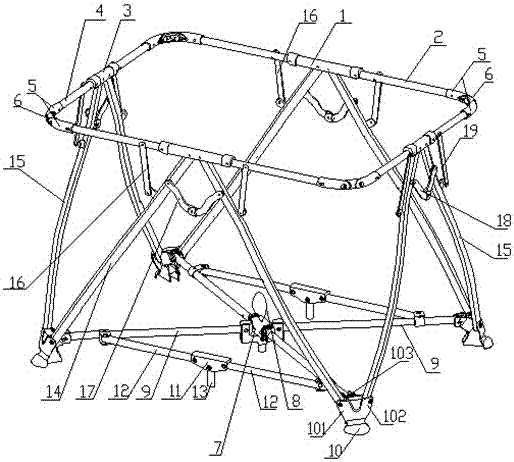

圖1是本發明一種便攜折疊嬰兒床的展開時的結構示意圖；

圖2是本發明展開時前端面結構示意圖；

圖3是本發明折疊后前端面的結構示意圖。

其中：1-長關節；2-長橫桿；3-短關節；4-短直桿；5-弧形桿；6-連接件；7-中心座；8-拉伸繩；9-中心座支撐管；10-床腳；11-加強關節；12-加強管；13-加強腳；14-長關節站立管；15-短關節站立管；16-支撐塊一；17-弧形塊一；18-弧形塊二。

具體實施方式

如圖1、2、3所示，本發明公開了一種便攜折疊嬰兒床，包括上部支架、下部支架以及連接上部支架與下部支架的支撐裝置，所述上部支架包括：長關節1、長橫桿2、短關節3、短直桿4、弧形桿5、連接件6，所述長關節1的兩端分別水平鉸接一個長橫桿2，所述短關節3的兩端分別水平鉸接一個短直桿4，所述連接件6的兩端鉸接兩個弧形桿5形成一個轉角，所述長橫桿1與短直桿3之間通過上述轉角連接。

所述下部支架包括：中心座7、拉伸繩8、中心座支撐管9、床腳10、加強關節11、加強管12、加強腳13，所述床腳10上設置有長關節鉸接口101、短關節鉸接口102、中心座鉸接口103三個鉸接口，所述中心座7的上方固接一個拉伸繩8，所述中心座7通過鉚釘分別鉸接四根中心座支撐管9的內端，所述四根中心座支撐管9的外端與四個床腳10的中心座鉸接口103鉸接，所述加強關節11的兩端分別鉸接一個加強管12，所述加強管12上不與加強關節11連接的另一端鉸接在加強關節11兩側的中心座支撐管9上，所述加強關節11為兩個且分別設置在下部支架的前后兩側,所述加強關節的下方豎直安裝一個加強腳13，加強關節11及加強腳13的設計使嬰兒床的下部支架更加穩定。

所述支撐裝置包括：長關節站立管14、短關節站立管15、支撐塊一16、支撐塊二19，所述同一端面兩根長關節站立管14的上端鉸接在長關節1的中部，所述長關節站立管14的下端與同一端面下方床腳10的長關節鉸接口101鉸接，所述長橫桿2與同一側的長關節站立管14之間通過支撐塊一16連接，所述支撐塊一16的上端與長橫桿2通過鉚釘鉸接，所述支撐塊一16的下端與長關節站立管14上部鉸接，所述短關節3的中部鉸接兩根短關節站立管15，所述短關節站立管15的下端與同一端面下方床腳10的短關節鉸接口102鉸接，所述短直桿4與同一側的短關節站立管15之間通過支撐塊二19連接，所述支撐塊二19的上端通過鉚釘鉸接在短直桿4上，所述支撐塊二19的下端與短關節站立管15上部鉸接，所述同一端面的兩根長關節站立管14的上部分別鉸接一個弧形塊一17，所述兩個弧形塊一17相對設置且兩個弧形塊一17之間通過鉚釘鉸接在一起，所述同一端面的兩根短關節站立管15的上部分別鉸接一個弧形塊二18，所述兩個弧形塊二18相對設置且兩個弧形塊二18之間通過鉚釘鉸接在一起，所述弧形塊一17與弧形塊18在嬰兒床完全展開后，對與之接觸的長關節站立管14及短關節支撐管15產生一定的拉力，使上部支架在承受嬰兒的重量后，下方的支撐裝置更穩定。

本發明是這樣實施的：圖1為本發明的展開示意圖，當需要收合嬰兒床時，只需手動向上拉動拉伸繩8，拉伸繩8帶動中心座7向上運動，中心座7帶動中心座支撐管9向上運動，中心座支撐管9帶動四個床腳10向中心座7處收縮，同時中心座支撐管9在收縮中帶動長關節站立管14、短關節站立管15并攏，長關節站立管14通過支撐塊一16帶動長橫桿2向下運動，同理短關節站立管15通過支撐塊二19帶動短直桿4向下運動，當拉伸繩8拉直最高處，如圖3所示長關節1兩端的長橫桿2與處于同一端面的長關節站立管14靠攏在一起，短關節3兩端的短直桿4與處于同一端面的短關節站立管15靠攏在一起；同理，在展開嬰兒床時，手動握住拉伸繩8并向下推動中心座7，中心座7推動中心座支撐管9向下運動，中心座支撐管9推動床腳10向外展開，床腳10帶動長關節站立管14張開，長關節站立管14通過支撐塊一16向上頂起長橫桿2，使之與長關節1處于同一條直線上，同理，床腳10帶動短關節站立管15張開，短關節站立管15通過支撐塊二19頂起短直桿4，使之與短關節3處于同一直線，支撐塊一16與支撐塊二19在嬰兒床完全展開后對整個上部支架起到支撐作用，保證了嬰兒床的穩定性，本技術方案在折疊與收合的過程中只需一個動作就能完成所有過程，折疊方便且安全穩定。

最后應說明的是：以上實施例僅用以說明本發明而并非限制本發明所描述的技術方案；因此，盡管本說明書參照上述的各個實施例對本發明已進行了詳細的說明，但是，本領域的普通技術人員應當理解，仍然可以對本發明進行修改或等同替換；而一切不脫離本發明的精神和范圍的技術方案及其改進，其均應涵蓋在本發明的權利要求范圍中。
