本發明涉及一種電力儀器清潔放置柜。

背景技術：

由于電力儀器儀表內部通常含有大量精密電路，對其存放需要采用專用的箱體結構。現有的電力儀器直接放置在箱體上，發生振動時容易造成儀表損壞，結構不穩定，非常容易損壞。

技術實現要素：

本發明的目的在于提供一種電力儀器清潔放置柜，能夠改善現有技術存在的問題，能夠實現儀表的固定穩定性，不容易受到損壞。

本發明通過以下技術方案實現：

一種電力儀器清潔放置柜，包括4個縱向支架形成的框體，在2個所述的縱向支架內側分別設置有支塊，在所述的支塊內側分別設置有安裝槽，在所述的框體內側設置有安裝板，所述的安裝板為2個平板構成，2個所述的平板通過貫穿所述的平板的橫梁相互連接，在2個平板之間設置有彈簧，所述的彈簧套裝在所述的橫梁上，所述的彈簧自然狀態下所述的安裝板的四個頂角分別插接在相應的安裝槽內，在所述的安裝板上設置有數個通槽，所述的通槽內側設置由調節螺栓，所述的調節螺栓上端貫穿所述的通槽，在所述的安裝板上端設置有夾持部，所述的夾持部呈開口向上的U形結構，在所述的夾持部兩側分別設置有緊固螺栓，所述的緊固螺栓螺紋連接在所述的夾持部上，在所述的調節螺栓上套裝有支板，所述的支板的寬度大于所述的通槽的寬度，所述的支板上下兩側的所述的調節螺栓上套裝有鎖緊螺母，在所述的支板的下端面與所述的安裝板的上端面之間設置有復位彈簧，所述的復位彈簧的上端固定連接在所述的支板上，在所述的縱向支架上方設置有端蓋，在所述的縱向支架上端設置有凸緣，所述的端蓋上設置有與所述的凸緣位置相對應的通孔，在所述的縱向支架下端設置有與所述的凸緣位置相對應的沉孔，所述的凸緣的長度大于所述的端蓋的厚度；

在所述的縱向支架上設置有連接板，在所述的連接板上設置有間隔排布的凹槽，在所述連接板上設置有通孔，在所述通孔內設置有插銷，所述的插銷貫穿所述的連接板上的凹槽。

進一步的，為更好地實現本發明，在所述的調節螺栓上套裝有墊板，所述的墊板位于所述的安裝板下方，所述的墊板的寬度大于所述的通槽的寬度，在所述的墊板的上方設置有復位彈簧，該所述的復位彈簧下端固定連接在所述的墊板上，該所述的復位彈簧上端貼合在所述的安裝板的下端面上。

進一步的，為更好地實現本發明，在2個所述的緊固螺栓內側分別設置有夾持板，所述的夾持板相向的端面上分別設置有防滑紋。

進一步的，為更好地實現本發明，所述的夾持板呈L形，2個所述的夾持板之間形成用于夾持儀表的空腔。

進一步的，為更好地實現本發明，在所述的緊固螺栓外側設置有圓盤，在所述圓盤遠離所述的緊固螺栓一端設置有緩沖墊。

本發明與現有技術相比，具有以下有益效果：

本發明電力儀器清潔放置柜對儀表進行固定，利用復位彈簧，對整體結構起到支撐作用，避免外部作用力下產生晃動，造成儀表脫落而損壞，能夠實現儀表的固定穩定性，不容易受到損壞。

附圖說明

為了更清楚地說明本發明實施例的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了本發明的某些實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。

圖1為本發明整體結構示意圖；

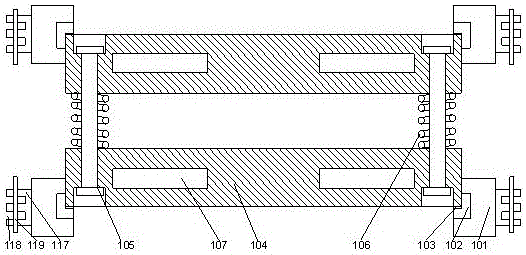

圖2為本發明安裝板結構示意圖；

圖3為本發明縱向支架結構示意圖。

其中：101.縱向支架，102.支塊，103.安裝槽，104.安裝板，105.橫梁，106.彈簧，107.通槽，108.調節螺栓，109.夾持部，110.緊固螺栓，111.支板，112.復位彈簧，113.墊板，114.夾持板，115.端蓋，116.凸緣，117.連接板，118.凹槽，119.插銷，120.圓盤，121.緩沖墊。

具體實施方式

下面結合具體實施例對本發明進行進一步詳細介紹，但本發明的實施方式不限于此。

實施例1：

如圖1-3所示，一種電力儀器清潔放置柜，包括4個縱向支架101形成的框體，在2個所述的縱向支架101內側分別設置有支塊102，在所述的支塊102內側分別設置有安裝槽103，在所述的框體內側設置有安裝板104，所述的安裝板104為2個平板構成，2個所述的平板通過貫穿所述的平板的橫梁105相互連接，在2個平板之間設置有彈簧106，所述的彈簧106套裝在所述的橫梁105上，所述的彈簧106自然狀態下所述的安裝板104的四個頂角分別插接在相應的安裝槽103內，在所述的安裝板104上設置有數個通槽107，所述的通槽107內側設置由調節螺栓108，所述的調節螺栓108上端貫穿所述的通槽107，在所述的安裝板104上端設置有夾持部109，所述的夾持部109呈開口向上的U形結構，在所述的夾持部109兩側分別設置有緊固螺栓110，所述的緊固螺栓110螺紋連接在所述的夾持部109上，在所述的調節螺栓108上套裝有支板111，所述的支板111的寬度大于所述的通槽107的寬度，所述的支板111上下兩側的所述的調節螺栓108上套裝有鎖緊螺母，在所述的支板111的下端面與所述的安裝板104的上端面之間設置有復位彈簧112，所述的復位彈簧112的上端固定連接在所述的支板111上，在所述的縱向支架101上方設置有端蓋115，在所述的縱向支架101上端設置有凸緣116，所述的端蓋115上設置有與所述的凸緣116位置相對應的通孔，在所述的縱向支架101下端設置有與所述的凸緣116位置相對應的沉孔，所述的凸緣116的長度大于所述的端蓋115的厚度。

為了使多組支架結構在水平方向上相互連接和固定，優選地，在所述的縱向支架101上設置有連接板117，在所述的連接板117上設置有間隔排布的凹槽118，在所述連接板117上設置有通孔，在所述通孔內設置有插銷119，所述的插銷119貫穿所述的連接板117上的凹槽118。

將相鄰的支架結構的連接板相互對齊，使連接板上的凹槽相互錯開并交叉固定，將插銷貫穿相鄰的連接板，使插銷將相鄰的連接板上相互連接即可。

為了避免緊固螺栓外側相互產生碰撞時造成儀表脫落，優選地，在所述的緊固螺栓110外側設置有圓盤120，在所述圓盤120遠離所述的緊固螺栓110一端設置有緩沖墊121。利用緩沖墊結構，能夠使用于固定相鄰的儀表的夾持部之間產生碰撞時，對作用力進行緩沖，避免儀表受損。

本發明中，將儀表放置在兩個緊固螺栓之間的空腔內，轉動緊固螺栓，使儀表側面被兩個緊固螺栓固定起來即可。由于采用緊固螺栓結構，能夠使儀表其他部位相對懸空，從而使表面設置有大量開關部件的儀表相對懸空在安裝板上方，能夠避免放置儀表過程中影像儀表表面的開關部件。由于在支板下方設置有復位彈簧，在縱向支架或安裝板發生移動時，能夠起到緩沖作用力的效果，避免儀表受損。由于將端蓋套裝在縱向支架上的凸緣上，可以將相鄰的支架結構呈縱向堆疊，從而方便多組支架的堆放，使多組支架堆放之后能夠更加穩定，方便運輸和儲存。

本實施例中，在固定安裝板時，相向移動兩個平板結構，使兩個平板結構克服彈簧的彈性力沿著橫梁移動，直到安裝板兩側能夠位于支塊內側，此時放松平板結構，在彈簧的彈性力作用下，平板向安裝槽方向移動，當安裝板的四個頂角均卡接在相應的安裝槽內時，實現安裝板的固定，本實施例中，通過設置多組安裝槽，可以沿著支塊高度方向間隔設置，在需要時，可以將安裝板安裝在不同的安裝槽內，從而實現安裝板高度的調節，也可以將多組安裝板平行安裝在縱向支架內側，方便安裝多組儀表設備。

實施例2：

本實施例中，為了提高整體結構的穩定性，優選地，在所述的調節螺栓108上套裝有墊板113，所述的墊板113位于所述的安裝板104下方，所述的墊板113的寬度大于所述的通槽107的寬度，在所述的墊板113的上方設置有復位彈簧112，該所述的復位彈簧112下端固定連接在所述的墊板113上，該所述的復位彈簧112上端貼合在所述的安裝板104的下端面上。

本實施例中，利用墊板和復位彈簧結構，能對調節螺栓位于安裝板下方的部分進行限定，提高整體結構的抗沖擊性能。

實施例3：

本實施例中，為了避免儀表脫落，優選地，在2個所述的緊固螺栓110內側分別設置有夾持板114，所述的夾持板114相向的端面上分別設置有防滑紋。

進一步優選地，本實施例中，所述的夾持板114呈L形，2個所述的夾持板114之間形成用于夾持儀表的空腔。本實施例中，使儀表置于夾持板內側的空腔內，使儀表的下端面貼合在夾持板的上端面上，利用防滑紋增大儀表與夾持板之間的摩擦力，能夠起到對儀表進行固定的同時，避免儀表表面被夾持板磨損。

以上所述僅為本發明的優選實施例而已，并不用于限制本發明，對于本領域的技術人員來說，本發明可以有各種更改和變化。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
