本發明涉及一種廚房，具體涉及一種多角度展開智能廚房。

背景技術：

隨著科技的發展以及智能家居的推廣，如何打造出以使用者需求為中心的廚房勢在必行。目前，越來越多的廚房電器進入現有家庭廚房的同時卻少有能夠根據用戶實際使用需求進行靈活挑選的整合型廚房。現有廚房中，能夠同時兼顧正常人與殘障人使用需求的智能廚房并不多。如何將廚房變成一個集休息，做菜于一體的立體式休閑空間是未來的發展趨勢。

技術實現要素：

針對上述現有技術存在的問題，本發明提供一種多角度展開智能廚房，設計合理，節約空間，使用方便，智能度高，兼顧正常人與殘障人使用。

為了實現上述目的，本發明采用的技術方案是：一種多角度展開智能廚房，包括可旋轉的左頁、右頁和供左頁、右頁圍繞旋轉的旋轉柱，左頁、右頁的一側分別與旋轉柱滑動連接；

左頁的上部、下部分別設有酒水區、制冷區，酒水區和制冷區之間位置設置旋轉式吧臺，酒水區由紅酒櫥柜和綜合酒柜組成，紅酒櫥柜包括置物區和酒架區，制冷區由冷凍室和冷藏室組成，旋轉式吧臺由吧臺臺面和支撐架組成，支撐架的一端與吧臺臺面的一端鉸接，吧臺臺面的另一端與酒水區、制冷區或者左頁鉸接；

右頁的上部、下部分別設有電器區、烹飪區，電器區由電腦、油煙機、微波爐和散熱裝置組成，電腦、油煙機和微波爐分別通過獨立的滑動軌道與右頁連接，散熱裝置設置在右頁內部最頂端位于電腦、油煙機、微波爐上方，烹飪區由伸縮烹飪臺、外翻式垃圾桶和存儲區組成，伸縮烹飪臺橫向設置兩端與右頁連接，伸縮烹飪臺下方設置外翻式垃圾桶和存儲區，外翻式垃圾桶外側底部與右頁鉸接，在烹飪區底部和右頁底部之間開設容腳空間；

旋轉柱由存儲區和清洗區組成，存儲區由擋板和存儲柜組成，存儲柜設置在擋板內部，存儲柜通過滑動軌道與旋轉柱連接，清洗區由水池操作區和凈水區組成，水池操作區中心位置設置水龍頭、水池分為洗菜區、濾水區，水池上端面設置有與水池形狀相適配的半圓形旋轉砧板，凈水區設置在水池操作區下方由凈水過濾器、水溫調節器組成，凈水過濾器設置在與水龍頭連通的水管上。

為了更好的開合關閉，左頁的一側上下兩端分別通過滑道與旋轉柱連接，右頁的一側上下兩端分別通過滑道與旋轉柱連接。

水龍頭為感應水龍頭，使用方便衛生。

伸縮烹飪臺下方的存儲區分為第一存儲區和第二存儲區，第一存儲區縱向設置，第二存儲區橫向設置，最大限度的提升存儲容量；第一存儲區和第二存儲區內部設置紫外線發光管，儲物同時還可以作為消毒柜使用。

與現有技術相比本發明未打開狀態下，廚房為一個閉合整體，可節約室內空間，使用時可以展開；通過展開左頁、右頁，得到相應的功能分區；左頁整體區域為用餐功能區域，作為就餐區域同時還可以進行休閑娛樂之用，右頁為烹飪功能區域，旋轉柱為烹飪前準備功能區域，各區域設計合理，相互配合方便使用，節省廚房空間，智能程度高，細節設計更是充分考慮到殘障人的使用方式，適用范圍更加廣泛。

附圖說明

圖1所示為本發明閉合整體示意圖；

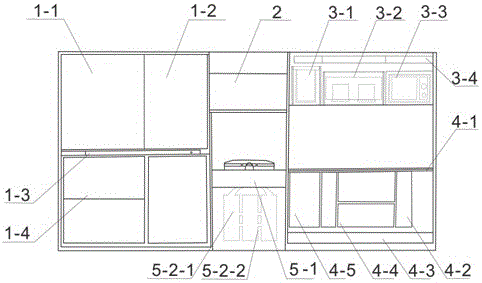

圖2所示為本發明展開狀態正視圖；

圖3所示為本發明展開狀態透視圖；

圖4所示為本發明展開狀態工作示意圖；

圖5所示為本發明水池操作區結構工作示意圖；

圖6所示為本發明烹飪區結構工作示意圖；

圖中：01、左頁，02、旋轉柱，03、右頁，1-1、紅酒櫥柜，1-1-1、置物區，1-1-2、酒架區，1-2、綜合酒柜，1-3、旋轉式吧臺，1-3-1、吧臺臺面，1-3-2、支撐架，1-4、冷凍室，1-5、冷藏室，2、存儲區，2-1、存儲柜，2-2、擋板，3、電器區，3-1、電腦，3-2、油煙機，3-3、微波爐，3-4、散熱裝置，4、烹飪區，4-1、伸縮烹飪臺，4-2、第一存儲區，4-3、容腳空間，4-4、第二存儲區，4-5、外翻式垃圾桶，5、清洗區，5-1、水池操作區，5-1-1、洗菜區，5-1-2、濾水區，5-1-3、旋轉砧板，5-1-4、水龍頭，5-1-5、烘干器，5-2、凈水區，5-2-1、凈水過濾器，5-2-2、水溫調節器。

具體實施方式

下面結合附圖對本發明作進一步說明。

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

如圖1所示，本發明包括可旋轉的左頁01、右頁03和供左頁01、右頁03圍繞旋轉的旋轉柱02，左頁01、右頁03的一側分別與旋轉柱02滑動連接；左頁01、右頁03可以根據需要自由旋轉所需要的角度，左頁01、右頁03旋轉角度范圍為0-90度；

如圖2至圖4所示，左頁01的上部、下部分別設有酒水區、制冷區，酒水區和制冷區之間位置設置旋轉式吧臺1-3，左頁01定位主要是用餐功能區域，酒水區由紅酒櫥柜1-1和綜合酒柜1-2組成，紅酒櫥柜1-1包括置物區1-1-1和酒架區1-1-2，紅酒由于其特性不能垂直放置，因此特設酒架區1-1-2用于放置紅酒，以便保證長期存放紅酒時其品質口感，置物區1-1-1可以放置紅酒周邊用品，綜合酒柜1-2用于放置一般無需特殊要求的酒類和飲料；制冷區由冷凍室1-4和冷藏室1-5組成，可以用于放置需要冷藏或冷凍的酒、飲料及其他物品；旋轉式吧臺1-3由吧臺臺面1-3-1和支撐架1-3-2組成，支撐架1-3-2的一端與吧臺臺面1-3-1的一端鉸接，吧臺臺面1-3-1的另一端與酒水區、制冷區或者左頁01鉸接，旋轉式吧臺1-3使用時繞其鉸接點旋轉出來，打開支撐架1-3-2，吧臺臺面1-3-1可用于置物、吃飯、喝茶等，不使用時先收起支撐架1-3-2，將支撐架1-3-2和吧臺臺面1-3-1折疊在一起，然后繞吧臺臺面1-3-1與酒水區、制冷區或者左頁01的鉸接點將旋轉式吧臺1-3旋轉到左頁01內部，不占空間；

右頁03的上部、下部分別設有電器區3、烹飪區4，右頁03定位主要是烹飪功能區域，電器區3前面設置擋板，擋板將電器區3擋在其后方，防止左頁01、右頁03合起來后左頁01、右頁03彼此間物品的不必要的碰撞，電器區3由電腦3-1、油煙機3-2、微波爐3-3和散熱裝置3-4組成，電腦3-1、油煙機3-2和微波爐3-3分別通過獨立的滑動軌道與右頁03連接，散熱裝置3-4設置在右頁03內部最頂端位于電腦3-1、油煙機3-2、微波爐3-3上方，電腦3-1、油煙機3-2、微波爐3-3和散熱裝置3-4前方的擋板相互獨立，可向外打開，使用電腦3-1、油煙機3-2、微波爐3-3時，高個子的人可以直接打開擋板使用其后面的電器，如果矮個子的人或者殘障人士可以將電腦3-1、油煙機3-2、微波爐3-3向下拉，電器會沿著滑動軌道向下滑動直到方便自己使用的高度為止，電器區3專門設置電腦3-1，可以為人們在烹飪的時候提供多媒體體驗，設置定時報警、播放烹飪教程視頻、播放音樂等，通過電腦3-1了解當前廚房電器的使用狀態，進行全方位了解監測，還可以為廚房物聯網的介入提供便捷的端口，電器區3同時工作會產生熱量，為了及時散熱，特別設置散熱裝置3-4；

烹飪區4由伸縮烹飪臺4-1、外翻式垃圾桶4-5和存儲區組成，如圖6所示，伸縮烹飪臺4-1橫向設置兩端與右頁03連接，伸縮烹飪臺4-1使用時直接抽出來，使用后推進去即可，不占空間；伸縮烹飪臺4-1下方設置外翻式垃圾桶4-5和存儲區，外翻式垃圾桶4-5外側底部與右頁03鉸接，放垃圾時將外翻式垃圾桶4-5拉開，其呈上部向外傾斜的狀態，使用完推回即可，在烹飪區4底部和右頁03底部之間開設容腳空間4-3，殘障人士尤其是坐輪椅的人可以將腿部和腳放置到容腳空間4-3中，使得殘障人士更加靠近伸縮烹飪臺4-1，方便烹飪操作，容腳空間4-3中還可以設置空調，不僅可以為人腿部供暖或者制冷，還可以烘干烹飪臺下方的區域，防止滑倒；

旋轉柱02由存儲區2和清洗區5組成，旋轉柱02定位主要是烹飪前準備功能區域，存儲區2由擋板2-2和存儲柜2-1組成，存儲柜2-1設置在擋板2-2內部，存儲柜2-1通過滑動軌道與旋轉柱02連接，使用時將存儲柜2-1從擋板2-2中向下拉出來，使用后推上即可，擋板2-2起到防止左頁01、右頁03旋轉合并后與旋轉柱02內部物品發生不必要碰撞的情況，清洗區5由水池操作區5-1和凈水區5-2組成，如圖5所示，水池操作區5-1中心位置設置水龍頭5-1-4、水池分為洗菜區5-1-1、濾水區5-1-2，水池上端面設置有與水池形狀相適配的半圓形旋轉砧板5-1-3，凈水區5-2設置在水池操作區5-1下方由凈水過濾器5-2-1、水溫調節器5-2-2組成，凈水過濾器5-2-1設置在與水龍頭5-1-4連通的水管上，凈水過濾器5-2-1、水溫調節器5-2-2為人們提供更加潔凈和溫度適宜的用水，半圓形旋轉砧板5-1-3占據水池操作區5-1一半的面積，洗菜、濾水、切菜在水池操作區5-1上均可完成，洗菜區5-1-1、濾水區5-1-2分別完成洗菜濾水，為了提高沾水食材干燥的速度，在水池臺面上設置烘干器5-1-5，如果想加快沾水食材的干燥，可以將食材放在旋轉砧板5-1-3上，旋轉砧板5-1-3轉到靠近烘干器5-1-5的位置進行加速烘干，烘干后旋轉旋轉砧板5-1-3到前面即可完成切菜工序；為了方便旋轉砧板5-1-3旋轉，旋轉砧板5-1-3的底邊中點與水龍頭5-1-4連接，旋轉砧板5-1-3設置位置與水龍頭5-1-4出水方向相反，旋轉時，握住水龍頭5-1-4用力即可，旋轉砧板5-1-3跟隨水龍頭5-1-4同步運動。

為了更加貼合殘障人士使用，增設方便殘障人士使用的控制系統，電腦3-1、油煙機3-2、微波爐3-3、存儲柜2-1分別與一個驅動油缸連接，控制驅動油缸伸縮的開關設置在伸縮烹飪臺4-1下方，殘障人士尤其是無法站立的人可以在輪椅上控制開關，控制需要使用的電器向下運動，無需他人在場幫忙。

綜上，本發明未打開狀態下，廚房為一個閉合整體，可節約室內空間，使用時可以展開；通過展開左頁01、右頁03，得到相應的功能分區；左頁01整體區域為用餐功能區域，作為就餐區域同時還可以進行休閑娛樂之用，展開左頁01，不展開右頁03，可以以左頁01的旋轉式吧臺1-3為中心觀看右頁03的電腦3-1播放的影音圖像，右頁03為烹飪功能區域，旋轉柱02為烹飪前準備功能區域，各區域相互配合，方便使用，節省廚房空間，細節設計更是充分考慮到殘障人的使用方式，適用范圍更加廣泛。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其它的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

以上所述，僅為本發明的較佳實施例，并不用以限制本發明，凡是依據本發明的技術實質對以上實施例所作的任何細微修改、等同替換和改進，均應包含在本發明技術方案的保護范圍之內。
