本實用新型涉及一種雙層煙盒，尤其涉及一種多內盒多角度翻轉打開的雙層煙盒，屬于包裝盒技術領域。

背景技術：

目前的卷煙包裝盒通常為盒體，盒體的頂部帶有一盒蓋，盒蓋的一側與盒體固定，另一側可相對盒體打開和關閉，盒體的內部為存儲卷煙的區域，使用者需要取用卷煙時，將盒蓋打開，同時傾斜盒體，使卷煙過濾嘴的一端伸出較長的距離后，將卷煙取出。現有的煙盒在盒體內存在多支卷煙需要取出時，傾斜盒體，多支卷煙均會伸出盒體，由于外部環境中存在較多的細菌和粉塵，會粘附到卷煙伸出的部分，卷煙伸出后再放回至盒體中，會污染盒體內壁，導致盒體內的清潔度、濕度均發生改變，進而使得卷煙的保質期縮短并影響卷煙的品質。除此之外，現有的普通煙盒為單一腔體結構，不能盛裝不同品質和口感的香煙，使用不太方便。

技術實現要素：

本實用新型的目的是針對現有煙盒為單一腔體結構，不能分別盛裝不同品質和口感的香煙，而且香煙在取用過程中傾斜盒體會導致多支卷煙同時伸出盒體，容易沾染細菌和粉塵，影響卷煙品質的缺陷和不足，提供一種結構合理，抗沖擊和疲勞破壞，能夠分別盛裝不同品質和口感的香煙，并且香煙在取用過程中不容易沾染細菌和粉塵，卷煙品質得到了保護的多內盒多角度翻轉打開的雙層煙盒。

為實現上述目的，本實用新型的技術解決方案是：多內盒多角度翻轉打開的雙層煙盒，包括外盒體，所述外盒體的底部通過大盒翻轉部位與大盒的底部一側相連接，外盒體的兩側分別通過內小盒翻轉部位與內小盒相連接，外盒體的上端通過翻轉蓋翻轉部位連接有翻轉蓋，翻轉蓋對應于內小盒和大盒的外端口設置。

所述大盒翻轉部位、內小盒翻轉部位和翻轉蓋翻轉部位采用帶有折痕的柔韌性較好的紙張制成。

所述內小盒的內側設置為內小盒貼合面，兩個內小盒關閉合攏后相對的內小盒貼合面相貼合。

所述大盒的寬度與兩個內小盒關閉后的寬度之和相等。

本實用新型的有益效果是：

1、本實用新型在外盒體的兩側分別設置有內小盒，外盒體的底部連接設置有大盒，大盒關閉合攏后能夠?qū)蓚€(gè)內小盒壓住，兩個內小盒關閉合攏后兩個內小盒與大盒共同形成香煙盒的三個容納盒，能夠分別盛裝不同品質和口感的香煙。

2、本實用新型結構合理，大盒以及兩個內小盒展開后可形成三維的立體幅面，配合大盒以及兩個內小盒上的設計畫面，達到了較好的三維立體設計效果，在較為微小的煙盒上也可以印刷十分具有三維效果的文墨作品，具有濃厚的文化氣息。

附圖說明

圖1是本實用新型內小盒和大盒合攏后的結構示意圖。

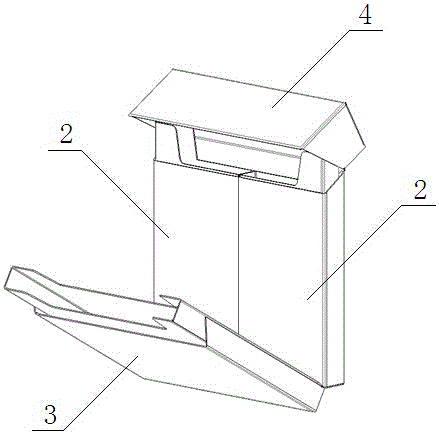

圖2是本實用新型使用狀態一的結構示意圖。

圖3是本實用新型使用狀態二的結構示意圖。

圖4是本實用新型使用狀態三的結構示意圖。

圖中：外盒體1，內小盒2，大盒3，翻轉蓋4，大盒翻轉部位5，內小盒翻轉部位6，翻轉蓋翻轉部位7，內小盒貼合面8。

具體實施方式

以下結合附圖說明和具體實施方式對本實用新型作進一步的詳細描述。

參見圖1至圖4，本實用新型的多內盒多角度翻轉打開的雙層煙盒，包括外盒體1，其特征在于：所述外盒體1的底部通過大盒翻轉部位5與大盒3的底部一側相連接，外盒體1的兩側分別通過內小盒翻轉部位6與內小盒2相連接，外盒體1的上端通過翻轉蓋翻轉部位7連接有翻轉蓋4，翻轉蓋4對應于內小盒2和大盒3的外端口設置。

所述大盒翻轉部位5、內小盒翻轉部位6和翻轉蓋翻轉部位7采用帶有折痕的柔韌性較好的紙張制成。

所述內小盒2的內側設置為內小盒貼合面8，兩個內小盒2關閉合攏后相對的內小盒貼合面8相貼合。

所述大盒3的寬度與兩個內小盒2關閉后的寬度之和相等。

參見圖1，外盒體1作為香煙盒的底部和背面，外盒體1的底部通過大盒翻轉部位5與大盒3的底部一側相連接，大盒3能夠繞大盒翻轉部位5向外側翻轉打開。外盒體1的兩側分別通過內小盒翻轉部位6與內小盒2相連接，內小盒2為兩個，且左右分布，兩個內小盒2大小相同或不同。大盒翻轉部位5、內小盒翻轉部位6以及翻轉蓋翻轉部位7采用帶有折痕的柔韌性較好的紙張制成，能夠經過多次反復翻轉折疊后不斷裂。

內小盒2的內側設置為內小盒貼合面8，兩個內小盒2關閉合攏后相對的內小盒貼合面8相貼合，大盒3關閉合攏后能夠?qū)蓚€(gè)內小盒2壓住。大盒3的寬度與兩個內小盒2關閉后的寬度之和相等，兩個內小盒2關閉合攏后兩個內小盒2與大盒3共同形成香煙盒的三個容納盒。

外盒體1的上端通過翻轉蓋翻轉部位7連接有翻轉蓋4，翻轉蓋4對應于內小盒2和大盒3的外端口設置，翻轉蓋4蓋上后能夠?qū)崿F(xiàn)對兩個內小盒2以及一個大盒3出口端的關閉，翻轉蓋4蓋上后兩個內小盒2以及一個大盒3不容易自行散開，整體性好，便于攜帶和使用。本實用新型的大盒3以及兩個內小盒2展開后可形成三維的立體幅面，使得煙盒設計師的設計面接近3D效果，更重要的是，由于所用材料可雙面印刷，這使得在較為微小的煙盒上也可以印刷十分具有三維效果的文墨作品，具有濃厚的文化氣息。
