本發明涉及給排水結構技術領域，具體地指一種手輪式水下密封門。

背景技術：

在我國城市給排水工程中，大型地下蓄水池(如調蓄池等)往往是由一組相對獨立的單元蓄水池組成，它們通過隔墻頂部的溢流口相互連通。在蓄水池建造初期以及后期的維護保養中，只能通過建在各單元蓄水池頂部地面的出入口，運送器材及人員進出。若干個各單元蓄水池頂部的出入口，會大大影響大型地下蓄水池頂部地面的景觀。隨著我國城市對地面景觀要求越來越高，對于大型地下蓄水池，要求盡可能少地配置地面出入口，這樣就要求地下結構要相互連通，即通過一個或是少量的幾個地面出入口可以進入到所有的單元蓄水池內。為解決這樣一問題，通常需要在相鄰的單元蓄水池的隔墻上開設通過孔，方便作業人員的進入，但是多數單元蓄水池需要各自獨立，不能相互連通，因此需要在隔墻的通過孔上安裝便于開啟的密封門。現有技術的密封門結構復雜，開啟關閉復雜，成本高昂，不適合大批量的應用于排水工程中。

技術實現要素：

本發明的目的就是要解決上述背景技術的不足，提供一種手輪式水下密封門。

本發明的技術方案為：一種手輪式水下密封門，包括固定在直立墻體上的門框和可側向開啟的鉸接連接于門框正面側部的門板，門框和門板連接處設置有橡膠密封條，其特征在于：

還包括設置于門板上的手輪驅動裝置和通過手輪驅動裝置驅動繞軸線轉動的旋轉軸；

所述的手輪驅動裝置包括手輪和垂直穿設于門板上的絲桿；所述的手輪固定在絲桿位于門板背面一側的端部上；

所述的旋轉軸通過設置于絲桿上的傳動裝置與絲桿傳動連接，旋轉軸的上下兩端可繞軸線轉動地鉸接連接于門板背面，旋轉軸上固定安裝有多個壓塊；

所述的門框內側端面上設置有沿水平方向凸起的墊塊；

所述的壓塊一端固定在旋轉軸上，另一端隨旋轉軸轉動鉤掛在墊塊的背面將門板連接于門框上。

進一步的所述的傳動裝置包括套接在絲桿上通過絲桿驅動沿絲桿軸向前后進給的固定板；

所述的固定板位于手輪和門板之間，固定板包括套接在絲桿上的底板和垂直固定在底板上的側板；

所述的底板上設置有沿水平方向布置的第一腰圓孔，側板上設置有沿前后方向布置的與第一腰圓孔連通的第二腰圓孔；

所述的第一腰圓孔和第二腰圓孔內穿設有一根沿水平橫向方向布置的杠桿；所述的杠桿一端固定在旋轉軸上，另一端穿設于第一腰圓孔和第二腰圓孔內隨固定板前后移動。

進一步的所述的底板上安裝有螺母；所述的螺母套接在絲桿上與絲桿螺旋連接，螺母的軸向端部與底板固定連接。

進一步的所述的門板正面安裝有限制絲桿沿其軸向運動地螺母座；所述的螺母座固定在門板上，絲桿可繞其軸線轉動地穿設于螺母座內。

進一步的所述的旋轉軸有兩根，分別以絲桿為中心對稱布置于門板背面的兩側。

進一步的所述的絲桿位于門板正面一側的端部上安裝有可驅動絲桿轉動地把手。

本發明的優點有：1、可大大減少配置地面的出入口，降低對地面上景觀的影響；

2、杠桿式壓緊裝置，使密封門的封水效果良好；

3、采用不銹鋼材質，具有重量輕、強度高及耐腐蝕性；

4、更換門框上的橡膠密封條方便簡單；

5、維護保養簡單方便。

附圖說明

圖1：本發明的主視圖；

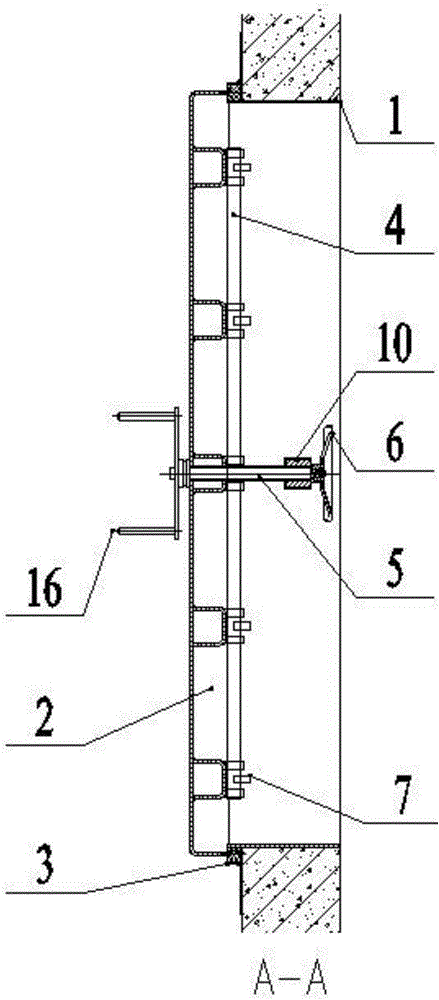

圖2：本發明的圖1中的A-A視圖；

圖3：本發明的圖1中的B-B視圖；

圖4：本發明的密封門關閉開啟結構示意圖；

圖5：本發明固定板的結構示意圖；

其中：1—門框；2—門板；3—密封條；4—旋轉軸；5—絲桿；6—手輪；7—壓塊；8—墊塊；9—底板；10—側板；11—第一腰圓孔；12—第二腰圓孔；13—杠桿；14—螺母；15—螺母座；16—把手。

具體實施方式

下面結合附圖和具體實施例對本發明作進一步的詳細說明。

如圖1～5，一種手輪式水下密封門，包括固定在直立墻體上的門框1和可側向開啟的鉸接連接于門框1正面側部的門板2，門框1正面(如圖3所示，正面指圖中的上方向，背面指圖中的下方向)設置有鉸支結構，門板2通過鉸支結構鉸接連接于門框1，門框1正面設置有橡膠密封條3，門板2和門框1上面關閉時，門板2的背面貼合在密封條3上形成密閉結構，防止水進入。

本實施例的門板2上穿設有一根絲桿5，門板2正面設置有一個螺母座15，螺母座15的軸向端部固定在門板2的正面，絲桿5穿過門板2穿設于螺母座15內，螺母座15用于限制絲桿5的軸向移動，絲桿5可繞其軸線轉動地連接于螺母座15上。

絲桿5位于門板2背面一側的端部上安裝有手輪6，絲桿5通過手輪6驅動繞軸線轉動。

本實施例在門板2背面以其中心線對稱布置有兩根豎向的旋轉軸4，旋轉軸4可繞其軸線轉動地連接于門板2背面，旋轉軸4上設置有多個的壓塊7，壓塊7一端固定在旋轉軸4上，另一端沿水平方向延伸，壓塊7隨旋轉軸4繞其軸線轉動。

本實施例在門框1的內側設置有很多塊與壓塊7對應的墊塊8，墊塊8為一端固定在門框1內側，另一端沿水平方向延伸，壓塊7隨旋轉軸7轉動鉤掛在墊塊8的背面，將門板2連接于門框1上，如圖1～3所示。

當壓塊7隨著旋轉軸4轉動脫離墊塊8的背面時，即可將門板2打開。

本實施例主要是通過將絲桿5的軸線轉動轉變為旋轉軸4的軸線轉動來實現門板2的開啟或是閉合，旋轉軸4和絲桿5之間安裝有傳動裝置。如圖3所示，傳動裝置包括套接在絲桿5上通過絲桿5驅動沿絲桿5軸向前后進給的固定板，固定板位于手輪6和門板2之間，如圖5所示，固定板包括套接在絲桿5上的底板9和垂直固定在底板9上的側板10，底板9上設置有沿水平方向布置的第一腰圓孔11，側板10上設置有沿前后方向布置的與第一腰圓孔11連通的第二腰圓孔12，第一腰圓孔11和第二腰圓孔12連通。

第一腰圓孔11和第二腰圓孔12內穿設有一根杠桿13，杠桿13沿水平橫向布置，一端固定在旋轉軸4上，另一端穿設于第一腰圓孔11和第二腰圓孔12內隨固定板前后移動。

當固定板在絲桿5的作用下沿絲桿5的軸向方向前后運動時，杠桿13在固定板的作用下前后移動推動旋轉軸4旋轉，使壓塊7鉤掛在墊塊8的背面或是從墊塊8上面脫開，實現門板2的開啟或是關閉。

固定板向門板2進給時，對杠桿13施加推力的是側板10，當固定板向背離門板2運動時，對杠桿13施加推力的是底板9。

本實施例的固定板通過螺母14實現沿絲桿5的軸向前后進給，螺母14套接在絲桿5上與絲桿5螺旋連接，螺母14的軸向端部與底板9固定連接。當絲桿5轉動時，螺母14與絲桿5螺旋連接，固定板在杠桿13的作用下不能跟隨絲桿5旋轉，因此螺母4在絲桿5的作用下沿絲桿5的軸向運動，固定板前后運動又施加給杠桿13作用力，迫使杠桿13作用到旋轉軸4上使旋轉軸4旋轉。

如圖4所示，實際使用時，旋擰手輪6，手輪6驅動絲桿5繞其軸線轉動，螺母14與絲桿5螺旋連接，將絲桿5的旋轉運動轉化為其軸向的進給運動，固定板帶動杠桿13前后移動，杠桿13施加在旋轉軸4的作用力迫使旋轉軸4繞軸線轉動，壓塊7隨旋轉軸4轉動鉤掛在墊塊8的背面將門板2固定在門框1上，完成門板2的關閉。

反向旋轉手輪6，迫使旋轉軸4反向轉動，從而使壓塊7脫離墊塊8，用力推動門板2，完成門板2的開啟。

絲桿5位于門板2正面一側的端部上安裝有可驅動絲桿5轉動地把手16，實際使用時，可以從門板2的正面后背面兩側開啟門板2。

以上顯示和描述了本發明的基本原理、主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等同物界定。
