本發明屬于辦公用品技術領域，特別是涉及一種制熱式多功能床板。

背景技術：

辦公室內的辦公人員在中午休息的時候，一般都是直接趴在辦公桌上進行午體，這樣不僅造成腿腳血液不循環，同時造成頭部痛疼，午睡質量不好，影響下午的工作效率。

技術實現要素：

本發明的目的就在于克服現有技術的不足，提供了一種制熱式多功能床板，本發明的床板本體當作睡床使用，特別有利于辦公人員中午休息使用，使用方便，且床板本體相對于地面的高度可調節，調節簡單方便，床板本體內設置的制熱片用于床板本體制熱，以防止冬天床板本體冰涼而直接躺在床板本體上而引起身體不適。

為了實現上述目的，本發明提供了一種制熱式多功能床板，包括床板本體和伸縮支座，所述床板本體背面的四個角處均設置有凹槽，所述凹槽的兩槽邊均設置有旋轉孔；所述伸縮支座包括旋轉軸、支柱、緊固螺釘和支撐管，所述支撐管的一邊外壁設置有螺紋孔，所述旋轉軸與所述支柱垂直連接，且所述旋轉軸的中心線與所述支柱的中心線相垂直，所述支柱插入所述支撐管的內孔中，所述緊固螺釘螺紋安裝于所述支撐管的螺紋孔處，且所述緊固螺釘的端部頂緊所述支柱的外壁，所述伸縮支座安裝于所述床板本體的凹槽中，所述旋轉軸的兩端分別與所述凹槽兩槽邊的旋轉孔轉動連接；

所述床板本體內設置有單片機、制熱片和溫度傳感器，所述床板本體的側面設置有觸摸屏，所述單片機分別與所述制熱片、溫度傳感器和觸摸屏相連接，所述制熱片與所述溫度傳感器相連接。

本發明的有益效果：

1、本發明可當做辦公人員在辦公室休息用的睡床，當睡床使用時，床板本體背面凹槽內的伸縮支座的旋轉軸相對于凹槽旋轉至支撐管的底端支撐在地面上，四個伸縮支座有效地將床板本體支撐成水平狀態，辦公人員中午休息時，可以直接躺在床板本體上休息，因此辦公人員不必趴在桌子上休息，造成腿腳血液不循環，疼痛等問題，有利于辦公人員中午更好的休息，以更飽滿的精神開啟下午的工作。不使用床板本體時，伸縮支座完全容納在床板本體的凹槽中，不占用空間，使用相當靈活和方便，此時床板本體可以當做其他辦公用具使用。

2、本發明的伸縮支座可調節，調節時，將緊固螺釘相對于支撐管的外壁外旋，使緊固螺釘的端部不再頂緊支柱外壁且支柱相對于支撐管內孔處于活動狀態，此時調節支柱相對于支撐管內孔的縮進或拉出的長度，以將伸縮支座調至所需高度，再將緊固螺釘相對于支撐管的外壁內旋，以使緊固螺釘的端部頂緊支柱的外壁，從而實現支柱與支撐管的位置鎖定，調節簡單方便，滿足床板本體不同水平高度的需求。

3、床板本體內設置的制熱片用于床板本體制熱，以防止冬天床板本體冰涼而直接躺在床板本體上而引起身體不適。通過溫度傳感器用于實時測量制熱片的溫度，并將測量的溫度反饋至單片機，單片機通過觸摸屏以實時顯示制熱片的制熱溫度，直觀清晰，同時通過觸摸屏設定和調節制熱片的溫度，調節方便簡單。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明實施例的結構示意圖。

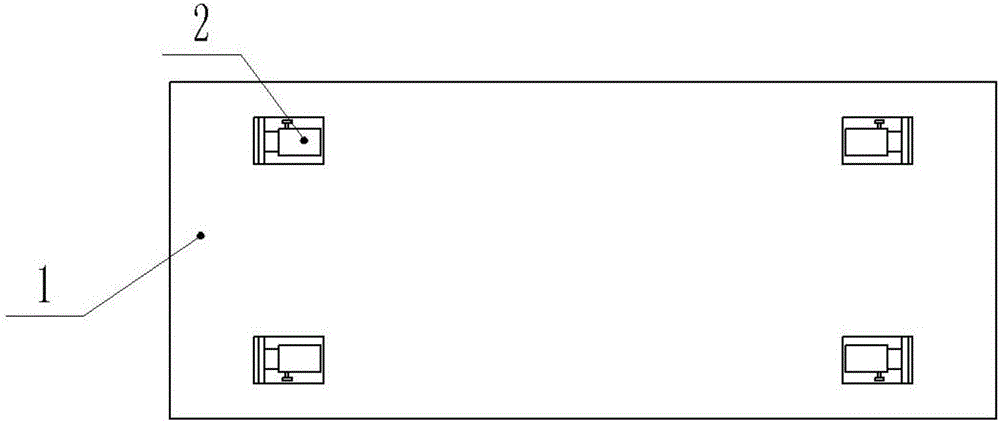

圖2為圖1的后視圖。

圖3為本發明實施例中伸縮支座的結構示意圖。

圖4為圖3的俯視圖。

圖5為本發明實施例的原理圖。

具體實施方式

下面結合附圖對發明進一步說明，但不用來限制本發明的范圍。

實施例

如圖1-5所示，本發明提供的一種制熱式多功能床板，包括床板本體1和伸縮支座2，所述床板本體1背面的四個角處均設置有凹槽，所述凹槽的兩槽邊均設置有旋轉孔；所述伸縮支座2包括旋轉軸2-1、支柱2-2、緊固螺釘2-3和支撐管2-4，所述支撐管2-4的一邊外壁設置有螺紋孔，所述旋轉軸2-1與所述支柱2-2垂直連接，且所述旋轉軸2-1的中心線與所述支柱2-2的中心線相垂直，所述支柱2-2插入所述支撐管2-4的內孔中，所述緊固螺釘2-3螺紋安裝于所述支撐管2-4的螺紋孔處，且所述緊固螺釘2-3的端部頂緊所述支柱22-的外壁，所述伸縮2安裝于所述床板本體1的凹槽中，所述旋轉軸2-1的兩端分別與所述凹槽兩槽邊的旋轉孔轉動連接。

所述床板本體1內設置有單片機4、制熱片5和溫度傳感器6，所述床板本體1的側面設置有觸摸屏3，所述單片4機分別與所述制熱片5、溫度傳感器6和觸摸屏3相連接，所述制熱片5與所述溫度傳感器6相連接。

本發明可當做辦公人員在辦公室休息用的睡床，當睡床使用時，床板本體1背面凹槽內的伸縮支座2的旋轉軸2-1相對于凹槽旋轉至支撐管2-4的底端支撐在地面上，四個伸縮支座2有效地將床板本體1支撐成水平狀態，辦公人員中午休息時，可以直接躺在床板本體1上休息，因此辦公人員不必趴在桌子上休息，造成腿腳血液不循環，疼痛等問題，有利于辦公人員中午更好的休息，以更飽滿的精神開啟下午的工作。不使用床板本體1時，伸縮支座2完全容納在床板本體1的凹槽中，不占用空間，使用相當靈活和方便，此時床板本體1可以當做其他辦公用具使用。

本發明的伸縮支座2可調節，調節時，將緊固螺釘2-3相對于支撐管2-4的外壁外旋，使緊固螺釘2-3的端部不再頂緊支柱2-2外壁且支柱2-2相對于支撐管2-4內孔處于活動狀態，此時調節支柱2-2相對于支撐管2-4內孔的縮進或拉出的長度，以將伸縮支座2調至所需高度，再將緊固螺釘32-相對于支撐管2-4的外壁內旋，以使緊固螺釘2-3的端部頂緊支柱2-2的外壁，從而實現支柱2-2與支撐管2-4的位置鎖定，調節簡單方便，滿足床板本體1不同水平高度的需求。

床板本體1內設置的制熱片5用于床板本體1制熱，以防止冬天床板本體1冰涼而直接躺在床板本體1上而引起身體不適。通過溫度傳感器6用于實時測量制熱片5的溫度，并將測量的溫度反饋至單片機4，單片機4通過觸摸屏3以實時顯示制熱片5的制熱溫度，直觀清晰，同時通過觸摸屏3設定和調節制熱片5的溫度，調節方便簡單。

以上顯示和描述了本發明的基本原理、主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等同物界定。
