本發明涉及一種遠程控制電飯鍋，具體涉及一種自動清洗內膽的遠程電飯鍋。

背景技術：

隨著現代電子技術的不斷進步和發展，廚房電器設備取得了很大的進步，電飯鍋由簡單的煮飯功能向多功能化轉變，出現了可以煮飯、煲粥、燉湯、也可以做蛋糕的多功能電飯鍋；還有的帶預約功能的，有的甚至實現了遠程控制。

對于目前遠程控制的電飯鍋，包括鍋體，鍋體包括儲水槽、儲米槽、洗米桶、廢水桶、煮飯鍋、主控器和控制器，儲水槽與儲米槽并列位于鍋體上層，洗米桶位于鍋體中層，煮飯鍋與廢水桶并列位于鍋體下層，儲水槽底部連接有為洗米桶供水的進水管、儲米槽底部連接有為洗米桶供米的進米管，洗米桶內部設有攪拌軸，洗米桶底部連接有排除廢水到廢水桶的出水管和為煮飯鍋供米的出米管，煮飯鍋包括外殼和內膽，外殼與內膽套接，外殼上設有拉桿，拉桿連接于鍋體內壁，主控器設置于鍋體外壁，主控器與控制器間為無線連接，這種遠程控制的電飯鍋通過遠程的主控器發送命令到控制器，控制器控制鍋體內部的構件運作實現自動洗米、自動加水和煮飯功能，但是，當我們忘記清洗電飯鍋內膽時，雖然也可以實現煮飯，但是這樣煮出來的米飯由于混合有殘留的米飯粒，口感極差，而且米飯容易粘附于內膽內壁上，長期不清洗內膽直接煮飯會使殘留在內膽內壁上的米飯脫水形成一層米垢，影響內膽的傳熱，致使米飯煮不熟或者煮飯時間延長。

技術實現要素：

本發明意在提供一種自動清洗內膽的遠程電飯鍋，以解決現在的遠程控制電飯鍋不能自動清洗內膽的問題。

為了解決上述問題，本發明的技術方案如下：一種自動清洗內膽的遠程電飯鍋，包括鍋體，鍋體內設有儲水槽、洗米桶、廢水桶、煮飯鍋和主控器，儲水槽設于鍋體上層，洗米桶設于鍋體中層，廢水桶和煮飯鍋并列設于鍋體下層，所述儲水槽底部設有為洗米桶供水的進水管，洗米桶底部設有為煮飯鍋供米出米管和將廢水排入廢水桶的出水管，煮飯鍋包括外殼和內膽，內膽與外殼套接，主控器設置于鍋體外壁，所述鍋體內還設有清洗機構，清洗機構包括清洗桿、抓桿，清洗桿設置于洗米桶底部，清洗桿為可伸縮桿，清洗桿上環設有若干層用于清洗內膽的清洗毛刷，內膽與廢水桶之間設有抓桿，抓桿包括桿體和抓手，抓手鉸接于桿體一端，桿體的另一端固定連接有升降臺，升降臺安裝在鍋體上，內膽上設有與抓手扣接的固定扣；鍋體內還設有與清洗桿連接的清洗電機、與升降臺連接的升降電機以及與抓手連接的抓手電機，主控器與清洗電機、升降電機以及抓手電機為電信號連接。

本發明的工作原理：

在使用這種自動清洗內膽的遠程電飯鍋時，使用者用手機等控制器控制主控器，控制器下達命令到主控器，主控器啟動，儲水桶內的水沿著進水管流入洗米桶內，再由出米管流入內膽中，此時清洗電機帶動清洗桿伸長進入到內膽內，清洗桿頂端接觸到內膽底部后開始轉動，清洗桿上的毛刷開始清洗內膽內壁和底部，清洗1分鐘后，停止清洗，清洗桿收縮至洗米桶底部，清洗電機停止工作，此時抓手電機帶動抓手側彎，抓手伸入固定扣中將內膽抓住，升降電機帶動升降臺上升到內膽底部高于外殼，抓手電機帶動抓手旋轉帶動內膽向廢水桶方向翻轉，內膽中的水由于重力作用，沿著內膽內壁流入廢水桶中，抓手再次向著外殼方向旋轉到外殼上方后，升降臺下降將內膽放入外殼中，松開抓手，抓手電機和升降電機停止工作，即可開始煮飯的程序。

本發明的有益效果：

在使用這種自動清洗內膽的遠程電飯鍋時，當使用者在外面，想用遠程控制來煮飯，但是又忘記清洗內膽時，可以用手機等控制器控制主控器，主控器通過控制清洗電機、抓手電機和升降電機來完成自動清洗內膽，清洗電機帶動清洗桿伸入到內膽后開始轉動清洗內膽，清洗桿完成清洗內膽后，抓手電機帶動抓手抓住內膽翻轉，將清洗廢水倒入廢水桶中即可，清洗完內膽后，可以繼續遠程控制煮飯，不會因?yàn)橥浨逑磧?nèi)膽時由于煮出來的米飯混合有殘留的飯粒導致米飯口感欠佳，以及多次不清洗內膽由于殘留的飯粒脫水在內膽壁上凝結成一層米垢，米垢會導致影響內膽傳熱，導致米飯煮熟時間增長。

進一步，所述儲水槽上連接有自來水管，儲水槽內設有感應器，感應器連接有警報器。當感應器感應到水位低下時，會觸動警報器發出警報聲，使用者聽到警報聲后可以打開水龍頭向儲水槽內加水，不用再打開儲水槽觀察水位。

進一步，所述進水管上設有進水閥門，進水閥門連有進水電機，進水電機與主控器電信號連接。進水管上的進水閥門與進水電機相連，當主控器控制電機開始清洗時，進水電機帶動進水閥門打開，當清洗完成時，進水電機帶動進水閥門關閉，設置進水閥門使電飯鍋不工作時，儲水槽可以儲存水源下次使用。

進一步，所述出水管伸入廢水桶內部。出水管伸入到廢水桶的內部，當洗米桶中的清洗廢水流出來時，不會濺到廢水桶以外，造成鍋體內部生銹損傷。

進一步，所述廢水桶上連接有管道，管道連接到排污口。倒入廢水桶中的廢水由管道直接流入排污口，不在廢水桶中積留，防止廢水放置多日后酸臭。

進一步，所述內膽外設有外殼，外殼上連接有可伸縮的滑桿，滑桿連接有開設于鍋體上的拉門，外殼底部設有滑輪，鍋體內壁和拉門上設有滑輪滑動的滑軌。當煮飯完成后，可以將拉門打開，拉門帶動滑桿伸長，當滑桿伸長到不能再伸長后，帶動外殼沿軌道向外滑走，可以在煮飯完成后直接將外殼拉出取出內膽。

附圖說明

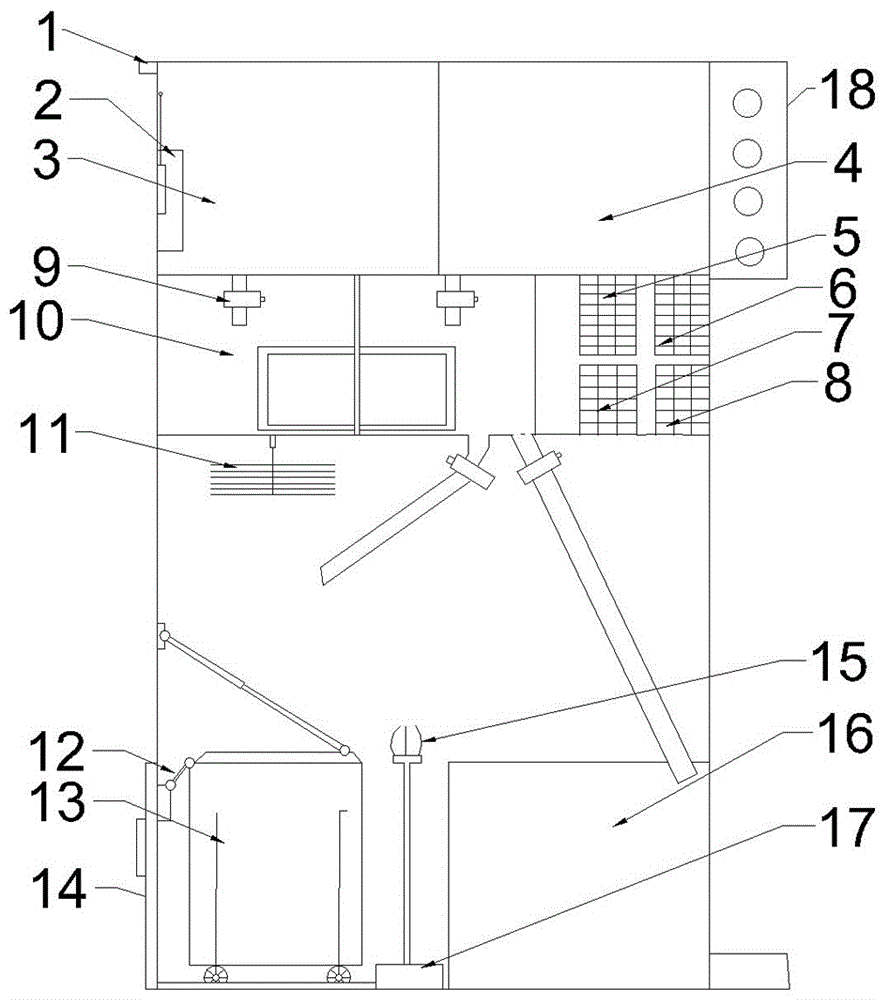

圖1為本發明一種自動清洗的遠程控制電飯鍋的整體結構圖；

圖2為圖1中拉門結構圖；

圖3為圖1中內膽結構圖。

具體實施方式

下面通過具體實施方式對本發明作進一步詳細的說明：

說明書附圖中的附圖標記包括：自來水管1、感應器2、儲水槽3、儲米槽4、進水電機5、清洗電機6、抓手電機7、升降電機8、進水閥門9、洗米桶10、清洗桿11、滑桿12、內膽13、拉門14、抓手15、廢水桶16、升降臺17、主控器18、滑軌19、固定扣20。

實施例基本如附圖1、圖2、圖3所示：一種自動清洗內膽的遠程電飯鍋，包括鍋體，鍋體內設有儲水槽3、儲米槽4、進水電機5、清洗電機6、抓手電機7、升降電機8、洗米桶10、煮飯鍋、廢水桶16、主控器18，儲水槽3和儲米槽4并列設于鍋體上層，進水電機5、清洗電機6、抓手電機7、升降電機8和洗米桶10并列設于鍋體中層，煮飯鍋和廢水桶16并列設于鍋體下層，煮飯鍋包括外殼和內膽13，內膽13與外殼之間相套接，儲水槽3上連接有自來水管1，儲水槽3內部設有感應器2，儲水槽3底部設有為洗米桶10供水的進水管，進水管上設有進水閥門9，洗米桶10底部設有為內膽供米的出米管和將清洗廢水排入廢水桶16的出水管，主控器18設置于鍋體外壁，鍋體內還設有清洗機構，清洗機構包括用于清洗內膽13的清洗桿11、抓桿，清洗桿11設置于洗米桶10底部，清洗桿11為可伸縮桿，清洗桿11上環設有若干層清洗毛刷，內膽13上設有如圖3所示的與抓手15扣接的固定扣20，外殼上連接有可伸縮的滑桿12，滑桿12連接有設于鍋體上的拉門14，外殼底部設有滑輪，鍋體內壁和拉門14上設有滑輪滑動的如圖2所示的滑軌19，內膽13與廢水桶16之間設有抓桿，抓桿包括桿體和抓手15，抓手15鉸接于桿體一端，抓桿另一端連接有升降臺17，升降臺17連接在鍋體上，鍋體內還設有與清洗桿11連接的清洗電機6和與升降臺17連接的升降電機8以及與抓手15連接的抓手電機7，主控器18與清洗電機6、升降電機8以及抓手電機7為電信號連接。

使用者在使用這種自動清洗內膽的遠程電飯鍋時，發現自己忘記清洗電飯鍋內膽13時，通過手機等控制器控制主控器18打開，主控器18打開進水電機5電機，進水電機5帶動進水管上的進水閥門9打開，使儲水槽3內的水沿著進水管流入洗米桶10內，到達洗米桶10后，進水閥門9關閉，出米管上的閥門打開，水流沿著出米管流入內膽13，清洗電機6電機帶動清洗桿11伸長進入內膽13內部直到清洗桿11觸到內膽13底部，清洗桿11開始轉動清洗內膽13，清洗一分鐘后，清洗桿11收縮至洗米桶10底部，清洗完成，抓手電機7帶動抓手15側彎，抓手15伸入固定扣20中將內膽13抓住，升降電機8帶動升降臺17上升到內膽13底部高于外殼，抓手15旋轉帶動內膽13翻轉將內膽13中的清洗廢水倒入廢水桶16中后，再次向著外殼方向旋轉至外殼上方后，升降臺17下降放置好內膽13后，松開抓手15，即可開始煮飯的程序，使用時，由于儲水槽3內壁上設有感應器2，感應器2可以感應水位，當水位低下時，感應器2上的警報器發出警報聲，可以提醒使用者加水，進水管上設有設有進水閥門9，進水管上的進水閥門9與進水電機5相連，當主控器18控制進水電機5開始清洗時，進水電機5帶動進水閥門9打開，流入的水流充足后，進水電機5帶動進水閥門9關閉，設置進水閥門9使電飯鍋不工作時，儲水槽3可以儲存水源下次使用，出水管伸入到廢水桶16的內部，當洗米桶10中的清洗廢水流出來時，不會濺到廢水桶16以外，造成鍋體內部生銹損傷，廢水桶16上連接有管道，管道連接到排污口，倒入廢水桶16中的廢水由管道直接流入排污口，不在廢水桶16中積留，外殼上連接有可伸縮的滑桿12，滑桿12連接有開設于鍋體上的拉門14，外殼底部設有滑輪，鍋體內壁和拉門14上設有滑輪滑動的滑軌19，當煮飯完成后，可以將拉門14打開，拉門14帶動滑桿12伸長，當滑桿12伸長到不能再伸長后，帶動外殼沿滑軌19向外滑走，可以在煮飯完成后直接將外殼拉出取出內膽13。

以上所述的僅是本發明的實施例，方案中公知的具體結構及特性等常識在此未作過多描述。應當指出，對于本領域的技術人員來說，在不脫離本發明結構的前提下，還可以作出若干變形和改進，這些也應該視為本發明的保護范圍，這些都不會影響本發明實施的效果和專利的實用性。本申請要求的保護范圍應當以其權利要求的內容為準，說明書中的具體實施方式等記載可以用于解釋權利要求的內容。
