本發明涉及電動家具技術領域，具體涉及一種電動床系統。

背景技術：

隨著科技的發展及人們對生活品質的不斷追求，越來越多的產品實現了自動化的發展，其中電動家具尤其受到大家的喜愛，電動家具可以提高人們乘坐的舒適性，人們不需要花費太多的力氣就能獲得理想的坐姿；電動床是一種可以電動調節的家具，目前市面上的電動床大多采用多連桿機構進行角度的調節，多連桿機構結構復雜，且調節過程中穩定性不好，影響調節的舒適性。

技術實現要素：

為了解決現有技術中存在的問題，本發明提供了結構合理的一種電動床系統。

本發明的技術方案如下：

一種電動床系統，其特征在于，包括固定結構及設置在固定結構上的調節結構，所述固定結構包括固定框架及設置在固定框架上的滾輪，所述調節結構包括背部面板及固定設置在背部面板上的運動導軌，所述滾輪與運動導軌配合設置，所述運動導軌之間設有可運動橫桿，所述固定框架的內部設置驅動器，所述驅動器一端與固定框架轉動連接，另一端與可運動橫桿轉動連接。

所述的一種電動床系統，其特征在于，所述滾輪直接或通過輔助零件間接與固定框架固定連接，且滾輪能繞其固定點自由轉動。

所述的一種電動床系統，其特征在于，所述驅動器一端直接或通過輔助連接間接與固定框架轉動連接，另一端直接或通過輔助連接間接與可運動橫桿轉動連接。

所述的一種電動床系統，其特征在于，所述運動導軌為弧形導軌。

所述滾輪對稱設置在固定框架的兩側相應位置處，且每側至少設有一個滾輪。

所述的一種電動床系統，其特征在于，所述固定框架包括框架本體及面板，框架本體兩側對稱設置至少兩組角鋼連接件，面板固定鋪設在框架本體表面，并由角鋼連接件支撐。

所述的一種電動床系統，其特征在于，所述面板下表面中部設置用于與驅動器連接的驅動器連接件。

所述的一種電動床系統，其特征在于，所述可運動橫桿中間對應位置設有用于與驅動器連接的兩個驅動器連接片，兩個驅動器連接片與驅動器連桿、驅動器連接件位于同一直線上。

本發明的有益效果是，該系統通過運動導軌與滾輪的配合來實現角度調節功能，運動導軌與滾輪配合，結構穩定性強，在運動的調節過程中平穩性好，提高了調節規程中的舒適性，該系統通過驅動器進行調節，使得調節更加的方便快捷，且可以獲得理想的調節角度。

附圖說明

圖1為本發明的結構示意圖；

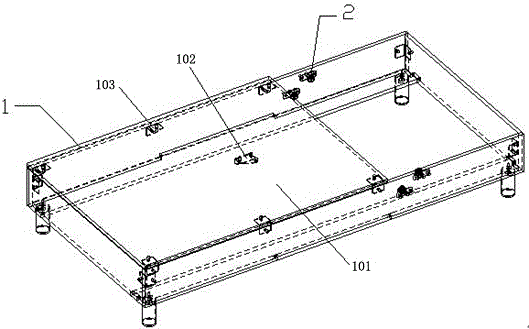

圖2為本發明的固定結構的結構示意圖；

圖3為本發明的調節結構的結構示意圖；

圖中：A-固定結構,B-調節結構,1-固定框架, 101-面板，102-驅動器連接件，103-角鋼連接件，2-滾輪,3-運動導軌,4-背部面板,5-可運動橫桿, 501-驅動器連接片，6-驅動器。

具體實施方式

以下結合說明書附圖對本發明作進一步描述。

如圖1-3所示，一種電動床調節系統，包括固定結構A及調節結構B，具體包括固定框架1、滾輪2、運動導軌3、背部面板4、可運動橫桿5及驅動器6。滾輪2直接或通過輔助零件間接與固定框架1連接，且滾輪2可繞其固定點自由轉動；運動導軌3固定設置在背部面板4上，可運動橫桿5設置在運動導軌3直接，用于增加運動導軌3的穩定性；驅動器6一端直接或通過輔助零件間接與固定框架1轉動連接，另一端直接或通過輔助零件間接與可運動橫桿5轉動連接；滾輪2與運動導軌3配合設置，使得固定結構A與調節結構B安裝在一起，滾輪2與運動導軌3相對滾動，使得固定結構A與調節結構B之間發生相對運動，從而實現角度調節。

如圖所示，本發明的固定框架1包括框架本體及面板101，框架本體兩側對稱設置至少兩組角鋼連接件103，面板101固定鋪設在框架本體表面，并由角鋼連接件103支撐，在提高其穩定性和承載力的同時，多個角鋼連接件103具有一定的彈性條件，提高了其舒適度。

為了便于驅動器6的連接，本發明在面板101下表面中部設置用于與驅動器6連接的驅動器連接件102，可運動橫桿5中間對應位置設有用于與驅動器6連接的兩個驅動器連接片501，兩個驅動器連接片501與驅動器6連桿、驅動器連接件102位于同一直線上。

本發明的實施例中，滾輪2直接與固定框架1連接，驅動器6一端通過L型輔助零件間接與固定框架1轉動連接，另一端通過C型輔助零件間接與可運動橫桿5轉動連接。上述的輔助零件均為本領域一般技術人員容易想到的連接件。滾輪2的數量及分布可根據需要設置在相應位置，以實現滾輪2與運動導軌3配合滾動為主。

運動過程：驅動器6開始運行，驅動器6結構推出，推動調節結構B，調節結構B與固定結構A之間由于滾輪2與運動導軌3的作用產生相對運動，從而實現調節結構B的角度調節。

驅動器6收回時，分為兩種情況，當驅動器6有推力，有拉力時，驅動器6收回，通過驅動器6拉力拉動調節結構B以調節角度。當驅動器6有推力，無拉力時，驅動器6收回，通過調節結構B自身的負載的重力促使調節結構B運動，以實現角度調節。
