本發明涉及腳墊結構設計技術領域，特別涉及一種置于家用防盜門外的防移動腳墊。

背景技術：

為了保持室內的干凈整潔，人們通常在防盜門外放置腳墊，進入室內之前先將鞋底的泥土在腳墊上擦拭一下再進入室內，減少室外的泥土或灰塵被帶入室內，從而使室內保持干凈整潔。

現有技術中的腳墊通常是平鋪在門口地面上的一個獨立的，具有一定大小且外形規則的墊子，由于墊子不具有任何的固定結構，人們踩踏在腳墊上來回走動的過程中會帶動墊子產生位置的移動，就像人們通常看到的，腳墊七扭八歪的放置在門口，為了保證其擺放整齊，還需要時時整理，因此導致其應用時具有一定的不便利性。

綜上所述，如何在腳墊使用過程中防止其任意移動，成為本領域技術人員亟待解決的技術問題。

技術實現要素：

本發明的目的是提供一種置于家用防盜門外的防移動腳墊，能夠在腳墊使用過程中防止其任意移動。

為解決上述技術問題，本發明提供了如下技術方案：

一種置于家用防盜門外的防移動腳墊，包括：

底板，所述底板底部的四個角上均設置有支撐突起；

豎板，所述豎板固定于底板靠近防盜門的一側，豎板上沿低于門扇的下端，且外側面設置有凹槽，所述凹槽內嵌設有磁鐵，所述凹槽的槽口可拆卸的固定有槽蓋；

托板，所述托板固定于底板的上表面且托板的邊緣等距離縮進底板邊緣內側，二者呈臺階狀結構，托板的側面具有卡接突起；

蹭土墊，所述蹭土墊平鋪于托板上表面且邊緣與托板平齊；

固定圈，所述固定圈為塑料圈，截面包括相互垂直的水平部和豎直部，卡扣于托板與蹭土墊的邊緣，水平部壓在蹭土墊邊緣上表面，豎直部固定于托板的側面，豎直部的內側面具有與卡接突起配合的卡槽。

優選的，所述蹭土墊為PVC塑料絲圈墊或絨毛墊。

優選的，所述支撐突起的高度小于5mm，且下端面為球面。

本發明所提供的置于家用防盜門外的防移動腳墊，底板起到支撐和連接座的作用，豎板固定于底板上靠近防盜門的一側上，且豎板內置有磁鐵，利用磁鐵的吸附力將豎板吸合在防盜門下端的門框外側，從而使底板的位置固定，使其不易移動，底板的上表面固定托板用于鋪設蹭土墊，通過固定圈將蹭土墊固定在托板上，最終使底板、托板、蹭土墊和固定圈裝配成相對固定的整體，并將整體通過豎板內的磁鐵吸附固定在防盜門的門框上，人員走動踩踏腳墊時，腳墊不易發生移動，使用便利性強。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

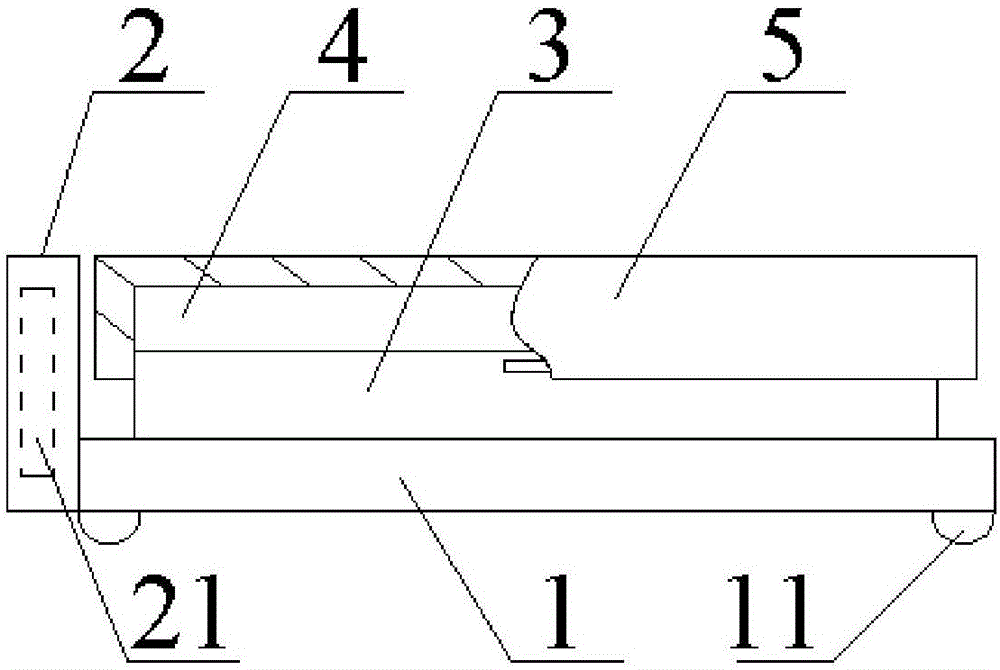

圖1為本發明所提供的置于家用防盜門外的防移動腳墊的結構示意圖；

圖2為圖1的左視圖；

圖3為為本發明所提供的置于家用防盜門外的防移動腳墊的俯視圖。

圖中：1、底板；11支撐突起；2、豎板；21磁鐵；22槽蓋；3、托板；4、蹭土墊；5、固定圈。

具體實施方式

本發明的核心是提供一種置于家用防盜門外的防移動腳墊，能夠在腳墊使用過程中防止其任意移動。

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請結合圖1至圖3，圖1為本發明所提供的置于家用防盜門外的防移動腳墊的結構示意圖；圖2為圖1的左視圖；圖3為為本發明所提供的置于家用防盜門外的防移動腳墊的俯視圖。

本發明所提供的置于家用防盜門外的防移動腳墊，包括：底板1，底板1底部的四個角上均設置有支撐突起11；豎板2，豎板2固定于底板1靠近防盜門的一側，豎板2上沿低于門扇的下端，且外側面設置有凹槽，凹槽內嵌設有磁鐵21，凹槽的槽口可拆卸的固定有槽蓋22；托板3，托板3固定于底板1的上表面且托板3的邊緣等距離縮進底板邊緣內側，二者呈臺階狀結構，托板3的側面具有卡接突起31；蹭土墊4，蹭土墊4平鋪于托板3上表面且邊緣與托板平齊；固定圈5，固定圈5為塑料圈，截面包括相互垂直的水平部和豎直部，卡扣于托板3與蹭土墊4的邊緣，水平部壓在蹭土墊4邊緣上表面，豎直部固定于托板3的側面，豎直部的內側面具有與卡接突起配合的卡槽。

本發明所提供的置于家用防盜門外的防移動腳墊，底板起到支撐和連接座的作用，豎板固定于底板上靠近防盜門的一側上，且豎板內置有磁鐵，利用磁鐵的吸附力將豎板吸合在防盜門下端的門框外側，從而使底板的位置固定，使其不易移動，底板的上表面固定托板用于鋪設蹭土墊，通過固定圈將蹭土墊固定在托板上，最終使底板、托板、蹭土墊和固定圈裝配成相對固定的整體，并將整體通過豎板內的磁鐵吸附固定在防盜門的門框上，人員走動踩踏腳墊時，腳墊不易發生移動，使用便利性強。

本發明的具體實施例中，置于家用防盜門外的防移動腳墊，其蹭土墊為PVC塑料絲圈墊或絨毛墊。

優選的，本發明所提供的置于家用防盜門外的防移動腳墊，支撐突起的高度小于5mm，且下端面為球面，支撐突起將地板頂起，使底板與地面之間留有一定的間隙，地面上殘留的一些固定小顆粒不會影響底板放置的平整度，可增加腳墊放置的穩定性。

在上述實施例中，嵌設于豎板2內的磁鐵可以是沿豎板長度方向延伸的條狀磁鐵，也可以是沿豎板長度方向依次布置的多個圓形磁鐵。

以上對本發明所提供的一種置于家用防盜門外的防移動腳墊進行了詳細介紹。本文中應用了具體個例對本發明的原理及實施方式進行了闡述，以上實施例的說明只是用于幫助理解本發明的方法及其核心思想。應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以對本發明進行若干改進和修飾，這些改進和修飾也落入本發明權利要求的保護范圍內。
