本發明專利涉及一種搏動式全密封便攜吸塵器。

背景技術：

目前市場上見到各種各樣大小不一的小型吸塵器，其結構原理是電機帶動葉輪高速旋轉，將灰塵吸入，經過濾灰袋，將大顆?；覊m留住，小顆?；覊m再擴散到空氣中，形成二次污染。有的為了減少污染再加薄片過濾，這樣就增加了阻力，需加大電機功率，同時究其原理仍然有微小灰塵隨著空氣擴散，這樣對衛生條件要求高的醫務單位或者空間容積封閉的環境，例如：潛水艇、坦克、無菌病房等區域不合適使用。本專利提供一種體積小巧，結構簡單，便于攜帶，沒有二次污染的吸塵器。

技術實現要素：

本發明專利將模擬心臟搏動原理而制成的多角棱錐體封閉腔室經重新改進設計后形成，在多角棱錐體的頂端接一個彈性軟管，負責吸排氣體，另外設計一套吸排氣共用閥，在吸排氣共用閥下面分別設計吸氣倉和排氣倉，兩倉封閉，互不相通，排氣倉利用腔室風壓將灰塵吹起來，排入吸氣倉，吸氣倉內設有濾灰袋，空氣和灰塵經過濾塵袋，將大顆?；覊m留下，小顆粒灰塵回到吸氣腔室，進入下一次吹吸，形成內部循環，不向外擴散，從原理上消滅二次污染。

本專利有外殼、電機、有一個或兩個以上的多角棱錐體封閉腔室、吸排氣共用的彈性軟管、吸排氣閥、吸氣倉、排氣倉、組合曲軸和濾灰袋等，其特征是在多角棱錐體封閉腔室頂端安裝一個吸排氣共用的彈性軟管，該彈性軟管直通吸排氣共用閥，吸排氣共用閥下分別設有長吸氣管和短排氣管，短排氣管直通排氣倉，長吸氣管直通吸氣倉，吸氣倉和排氣倉各自封閉，互不相通，在多角棱錐體封閉腔室收縮壓力下和四周毛刷掀動中，灰塵經過吸氣倉，吸氣倉內設有濾灰袋，將大顆粒灰塵留下來，其余微小灰塵隨著空氣回到吸氣腔室，進行下一次吹吸灰塵，不向外擴散。

模擬心臟搏動而設計的多角棱錐體封閉腔室具有不動面和活動面兩部分，腔室的不動面用壓蓋分別固定在立體框架的周面上，腔室活動面部分套裝在組合曲軸上，腔室在組合曲軸的帶動下，產生容積大小的變化，使空氣產生吸排氣的效應。

本發明專利結構簡便，零件稀少，灰塵隨著空氣在內部循環，不向外擴散，從原理上消除了二次污染。它吸力大、壓力也大，也可根據產生風力大小調節電機轉速，其特點是體積小巧、使用攜帶方便，可低速運行，磨損小，使用壽命長，不必高速旋轉，節省能源。

附圖說明

附圖1為本發明專利結構示意圖

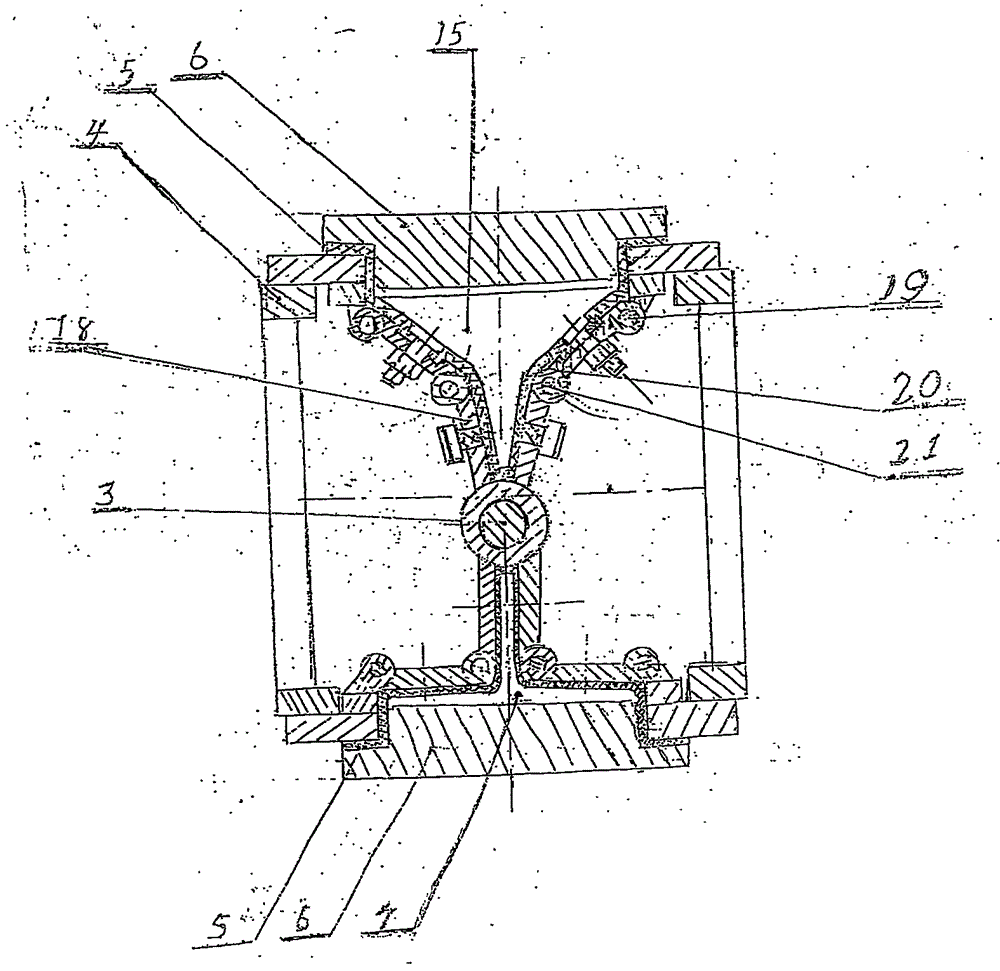

附圖2為其A--A剖視圖

具體實施方式

本專利有外殼，內裝有電機1，它通過連接盤2與組合曲軸3連接，組合曲軸3由中間主軸和端頭偏心圓盤組成，多角棱錐體封閉腔室(7，15)由活動部分和固定部分組成，其活動部分套裝在組合曲軸3的中間主軸上，固定部分由壓蓋5固定在框架4上，圖2中兩多角棱錐體封閉腔室(7，15)端頭分別設有吸排氣彈性軟管8，它直通吸排氣閥9，兩吸排氣閥9固定在框架4的端頭壓蓋上，吸排氣閥9分別設有長短不同的導管，吸氣閥長導管17直通吸氣倉11，排氣閥短管16直通排氣倉10，排氣倉10不需另用導管將壓縮空氣送到吸氣倉11，而將排氣倉制成整體的結構，以便減少零件、簡化結構，在腔室15壓出的氣體進入毛刷14的內圈，吹動灰塵，進入吸氣倉11，吸氣倉11由外殼、濾灰袋12和吸氣倉壓蓋13組成，吸氣倉壓蓋13與吸氣倉外殼用螺紋封閉連接，便于拆卸，濾灰袋12固定在吸氣倉壓蓋13上，將吸氣倉壓蓋13拿下即可清除灰塵，吸氣倉11與排氣倉10外殼用螺紋封閉連接，毛刷14安裝在排氣倉10下端外圍，排氣倉10在下端毛刷14的圈內有很多通孔，排氣倉10內壓縮氣體經過小孔吹動灰塵，經吸氣倉11吸入，濾灰袋12將大顆粒灰塵留下，其余微小灰塵隨空氣回到腔室7，參與下次內部循環，從構造上把排氣系統與吸氣系統銜接起來，灰塵不向外擴散。其工作過程如圖1箭頭所示。

模擬心臟搏動工作的多角棱錐體封閉腔室(7，15)(圖2)，由不動面和活動面兩部分組成，不動面由腔室壓蓋6固定在框架4上?；顒硬糠钟蓜傂酝鈿ず蛷椥詢纫r5組成，剛性外殼又由豎立活動板18和平臥活動板20組成，兩者用小軸21活動聯接，平臥活動板20下端用小軸19與固定部分連接，豎立活動板18上端套裝在組合曲軸3上，當組合曲軸3轉動時，帶動豎立活動板18上升移動，豎立活動板18又通過小軸21帶動平臥活動板20，產生傾角移動，由于兩活動板對稱，產生腔室大小變化，因為腔室外殼是剛性的，所以吸力和壓力都很強，不必像葉輪吸塵器那樣高速旋轉就可達到吸塵目的。

本發明專利特點：1、體積小巧，便于攜帶。2、沒有二次污染，可用于環境要求較高的實驗室或無菌病房及封閉的環境如潛艇、坦克等。3、不用外接電源，應用蓄電池電源即可，可滿足無電源的環境，如沙漠、森林及戰時等特殊情況下的應用。4、耐酸、耐堿，應用面廣，在弱酸弱堿等特殊環境中也能使用。5、可吸附粉塵、石膏、水泥，彌補葉輪吸塵器的不足。6、有吸力大、噪音小、經濟實惠等特點，日常生活可廣泛應用。
