背景技術：

當今窗臺板的材質主要是以人造石、天然石材、PVC等，其安裝方式大都是采用現場測量、現場裁切、現場安裝的方式來完成。這樣在裝修施工現場造成大量的粉塵及噪音污染、并且造成大量的時間及用工的浪費。本發明為了解決傳統安裝方式帶來了問題，現設計一種可調節窗臺板。

技術實現要素：

為了解決現有技術中存在的問題，本發明提供了結構合理的一種可調節窗臺板及其安裝方法。

本發明的技術方案如下：

一種可調節窗臺板，其特征在于包括調節面板、與調節面板配合設置的窗臺面板及設置在調節面板與窗臺面板之間的調節彈簧，所述窗臺面板包括擠出窗臺板、及設置在擠出窗臺板端部的第一彈簧插口，所述窗臺面板靠近其側邊的位置設有用于安裝集成墻板的限位點；所述調節面板包括調節板塊及設置在調節板塊內側端部位置的第二彈簧插口，所述調節彈簧一端與第一彈簧插口固定連接，另一端與第二彈簧插口固定連接，所述調節板塊內側的頂部靠近開口處設有限位凸起，所述擠出窗臺板靠近第一彈簧插口的一端設有一段限位凹槽，所述限位凸起與限位凹槽配合設置。

所述的一種可調節窗臺板，其特征在于，所述窗臺面板的側邊設有凹槽，且其凹槽內設有第一防水膠墊。

所述的一種可調節窗臺板，其特征在于，所述調節面板靠近第二彈簧插口的一端設有凹槽，且其凹槽內設有第二防水膠墊。

所述的一種可調節窗臺板，其特征在于，所述擠出窗臺板采用F形結構。

所述的一種可調節窗臺板，其特征在于，所述調節板塊采用C形結構。

所述的一種可調節窗臺板，其特征在于，所述限位凸起采用半圓弧形結構。

所述的一種可調窗臺板的安裝方法，其特征在于，包括如下步驟：

1）窗臺平面的找平；

2）調節面板的安裝；將調節面板水平放置在找平后的窗臺平面上，并保持與原始建筑窗框底邊完全貼合；再將調節彈簧放入調節面板內，并保持一端完全卡入第二彈簧插口；

3）窗臺面板的安裝；將窗臺面板插入調節面板，并使調節彈簧的一端與第一彈簧插口完全卡牢，用力向內擠壓調節彈簧；

4）墻板的安裝；先根據安裝需要將窗臺面板調節到相應位置處，再將墻板安裝到窗臺面板側邊與限位點形成的限位結構內，并卡牢；

5）安裝完成。

本發明有益的效果是，采用調節彈簧對窗臺面板進行調節，可以在一定范圍內改變窗臺面板的尺寸大小，提高了窗臺面板使用的實用性；擠出窗臺板的側面凹槽內設置第一防水膠墊提高了擠出窗臺板的防水性；調節板塊一端設有第二防水膠墊提高了調節板塊的防水性；擠出窗臺板的底部設有限位點，用于安轉集成墻板；采用限位凸起與限位凹槽的相配合，可以防止安裝過程中窗臺面板從調節面板中滑落，保證了可調節窗臺板的伸縮范圍。

附圖說明

圖1為本發明的結構示意圖；

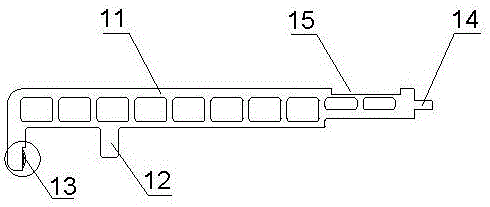

圖2為本發明窗臺面板的結構示意圖；

圖3為本發明調節面板的結構示意圖；

圖4為本發明第一防水膠墊結構示意圖；

圖5為本發明第二防水膠墊結構示意圖；

圖中：1、窗臺面板，11、擠出窗臺板，12、限位點，13、第一防水膠墊，14、第一彈簧插口，15、限位凹槽，2、調節面板，21、調節板塊。22、第二防水膠墊。23、第二彈簧插口，24、限位凸起，3、調節彈簧。

具體實施方式

以下結合說明書附圖對本發明作進一步描述。

如圖1-5所示，一種可調節窗臺板包括窗臺面板1、調節面板2及調節彈簧3，窗臺面板1包括擠出窗臺板11、限位點12、第一防水膠墊13、第一彈簧插口14及限位凹槽15。擠出窗臺板11為一體擠出成型的F形板塊，其材質可為PVC、木塑等；限位點12位于窗臺面板1底部，其與窗臺面板1側邊的間距為墻板的厚度，用于安裝集成墻板。防水膠墊13位于擠出窗臺板11側邊的凹槽內，起到一定的防水作用；彈簧插口14位于擠出窗臺板11另一側邊，主要為了固定調節彈簧3，避免調節彈簧3發生位移，限位凹槽15在擠出窗臺板11的前端設置一段。調節面板2包括調節板塊21、第二防水膠墊22、第二彈簧插口23及限位凸起24。調節板塊21為一體擠出成型的C形板塊，其材質于所訴窗臺面板1相同，其主要目的是為了調節窗臺面板1的尺寸問題。防水膠墊22位于調節板塊21的側邊凹槽內，主要起到一定的防水作用。彈簧插口23位于調節板塊21內側，主要為了固定調節彈簧3，避免調節彈簧3發生位移，限位凸起24設置在調節板塊21內側靠近開口處的頂部位置，限位凸起24為半圓弧結構，采用彈性橡膠材質便于與限位凹槽15之間配合安裝，限位凹槽15與限位凸起24之間相配合，防止窗臺面板1與調節面板2脫離，限位凹槽15的長度即為窗臺面板1調節的范圍。

該可調窗臺板的安裝步驟：

1）窗臺平面的找平；待墻面板塊安裝完成后，用找平件將窗臺平面找平。2）調節面板2的安裝；將調節面板2水平放置在找平后的窗臺平面上，并保持與原始建筑窗框底邊完全貼合；再將調節彈簧3放入調節面板2內，并保持一端完全卡入第二彈簧插口23。3）窗臺面板1的安裝；將窗臺面板1插入調節面板2，并使調節彈簧3的一端與第一彈簧插口14完全卡牢，用力向內擠壓調節彈簧3，使調節彈簧3另一端與第二彈簧插口23完全卡牢。4）墻板的安裝；先根據安裝需要將窗臺面板1調節到相應位置處，再將墻板安裝到窗臺面板1側邊與限位點12形成的限位結構內，并卡牢。5）安裝完成。

該可調節窗臺板的安裝過程簡單，方便快捷，不產生任何污染。
