本發明屬于固定建筑物的門窗領域，尤其涉及一種特殊用途的門。

背景技術：

在建筑裝飾行業，人們普遍使用木質門裝修自己的房間。但隔音、密封性能達不到理想的效果，嚴重影響人們私密空間的聲環境。特別是公共場所噪音比較大，更需要隔音門來裝飾辦公空間。

公開號為CN102561911A的中國專利文件公開了一種木質隔音門，包括木質的門框、門扇，門扇包括框狀的門梃，門梃內固定有芯板，芯板的一側面或兩側面上固定有減振板，減振板上依次固定有隔音板、裝飾單板；門框的外側面開有與門扇相配合的外企口，門扇的上側面、左側面、右側面開有與門框相配合的內企口；內企口上設有內隔音密封條，外企口上設有外隔音密封條。

該木質隔音門通過內、外企口的配合在一定程度上提高了門的隔音效果，但內、外企口使用時間長了之后容易被磨蝕，其密合度會大大降低，使得隔音效果大大降低。

技術實現要素：

本發明的目的在于提供一種木質隔音門，實現隔音效果好、降噪音明顯的功能。

為了達到上述目的，本發明的基礎方案提供一種木質隔音門，包括門框和門體，所述門體上安裝有把手，所述門體與所述門框的接觸面為相互配合的斜面，所述門框內開有第一凹槽，所述第一凹槽內固定有氣囊和氣缸，所述氣缸包括缸體，所述缸體內設有活塞，所述活塞與缸體形成壓縮腔，活塞遠離壓縮腔的一端連接有伸出氣缸的活塞桿，所述活塞桿頂端連接有活塞柄，所述活塞柄頂部連接有復位彈簧和可伸出門框的凸塊，所述凸塊的工作端具有與門框相同的斜面，所述門體、門框和凸塊的外表面均涂有吸音涂層，所述復位彈簧靜連接在門框上；門框位于室內的一側和位于室外的一側均設有由單向閥，所述單向閥上設有控制開關；所述位于室內的單向閥與氣囊之間、所述氣囊與氣缸之間、所述氣缸和位于室外的單向閥之間均連通有連接管；所述門體上開有與氣囊相配合的第二凹槽，所述第二凹槽內設有油膜層，所述油膜層軸心處開有可容納氣囊伸入的通孔。

本基礎方案的原理在于：

當人們需要開門時，先按住單向閥的控制開關，單向閥被打開，氣囊內的氣體排出使得氣囊收縮，此時可通過把手將門體推開，此過程中彈簧恢復自然狀態，彈簧的恢復帶動活塞柄、活塞和凸塊向門框外移動，活塞在移動時將位于單向閥外的空氣吸入壓縮腔內進行儲存。

當需要關門時，通過把手將門體拉近門框并將門框上的凸塊壓回門框門框內，凸塊的移動帶動活塞柄、活塞和彈簧向門框內移動，活塞將壓縮腔內的空氣擠壓到氣囊使氣囊膨脹，并深入第二凹槽內，此時油膜層與氣囊接觸并在氣囊表面形成油膜涂層，增強門體與門框的密封性。

本基礎方案的有益效果在于：

1、 通過油膜層在伸入的氣囊表面形成油膜涂層，增強了門體與門框的密封性；

2、 通過活塞和復位彈簧的配合，實現氣囊的伸入和收縮，從而提高門體與門框的密封性；

3、 門體、門框和凸塊均具有相配合的斜面，斜面能夠使得門體與門框和凸塊更貼合，且增強了門體整體的美觀性；

4、 通過氣囊和吸音涂層的配合，提高了門體的隔音吸音效果。

方案二：此為基礎方案的優選，所述門體的斜面上嵌裝有軟磁吸音條，所述門框上設有與軟磁吸音條相配合的軟磁條。軟磁條和軟磁隔音條的配合能夠增強門體與門框的貼合度，增強隔音效果。

方案三：此為方案二的優選，所述門體與門框的接觸面嵌裝有彈性緩沖條。彈性緩沖條能夠防止門體與門框接觸經常接觸而產生磨蝕，保證了門體與門框的密封性。

方案四：此為方案三的優選，所述門體、門框和凸塊的斜面的傾斜度為35°~45°。傾斜度為35°~45°的斜面既能夠保證門體與門框、凸塊的密合性，又不會影響門的整體美觀性。

方案五：此為方案四的優選，所述門體、門框和凸塊的斜面表面粗糙度Ra < 0.1μm。表面粗糙度Ra < 0.1μm的斜面較為光滑，光滑的斜面能夠減少門體與門框、凸塊接觸時的磨損。

方案六：此為基礎方案的優選，所述油膜層采用hotolube的潤滑油。hotolube的潤滑油密封性好，且性價比高，可降低生產成本。

附圖說明

圖1為本發明一種木質隔音門關門后的結構示意圖；

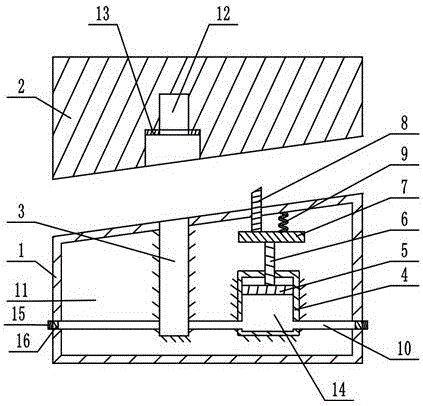

圖2為本發明開門后的結構示意圖。

具體實施方式

下面通過具體實施方式對本發明作進一步詳細的說明：

說明書附圖中的附圖標記包括：門框1、門體2、氣囊3、缸體4、活塞5、活塞桿6、活塞柄7、凸塊8、復位彈簧9、連接管10、第一凹槽11、第二凹槽12、油膜層13、壓縮腔14、控制開關15、單向閥16。

實施例基本如附圖1和附圖2所示：

一種木質隔音門，主要由門框1、門體2和把手構成。把手安裝在門體2上，門框1內開有第一凹槽11，第一凹槽11內安裝有氣囊3和氣缸。氣缸主要由缸體4和活塞5構成，活塞5安裝在缸體4內，活塞5與缸體4底部形成壓縮腔14，活塞5上部焊接有活塞桿6，活塞桿6上端焊接有活塞柄7，活塞柄7的左端焊接有凸塊8，活塞柄7的右端焊接有復位彈簧9，復位彈簧9的上端焊接在門框1上。門框1位于室內的部位和位于室外的部位均固定有單向閥16，單向閥16由控制開關15控制。室內的單向閥16和氣囊3之間、氣囊3和氣缸之間、氣缸和室外的單向閥16之間均通過連接管10相連。門體2與門框1的接觸面開有第二凹槽12，第二凹槽12剛好與氣囊3相配合，第二凹槽12內安裝有油膜層13，油膜層13采用hotolube的潤滑油。油膜層13的軸心處開有通孔，通孔可容納氣囊3伸入。門框1和門體2的接觸面為相互配合的斜面，凸塊8具有和門框1相同傾斜度的斜面，斜面的傾斜度為35°~45°，斜面表面粗糙度Ra < 0.1μm，光滑的斜面能夠減少門體2與門框1、凸塊8接觸時的磨損。門體2的斜面上嵌裝有軟磁吸音條，門框1上設有與軟磁吸音條相配合的軟磁條，軟磁條和軟磁隔音條的配合能夠增強門體2與門框1的貼合度，增強隔音效果。門體2與門框1的接觸面嵌裝有彈性緩沖條，彈性緩沖條能夠防止門體2與門框1接觸經常接觸而產生磨蝕，保證了門體2與門框1的密封性。

具體工作時，正常情況下，門體2處于關閉狀態，此時凸塊8收縮在門框1內，復位彈簧9處于拉伸狀態，氣囊3伸入第二凹槽12內。

當人們需要開門時，先按住單向閥16的控制開關15，單向閥16被打開，氣囊3內的氣體從單向閥16中排出到門框1外，氣囊3收縮，人們通過把手將門體2推開，門體2克服軟磁吸音條和軟磁條的磁力逐漸與門框1分離，此過程中復位彈簧9逐漸恢復自然狀態，復位彈簧9的恢復帶動活塞柄7向上移動，活塞柄7的運動帶動活塞桿6和活塞5向上移動，活塞5的移動帶動單向閥16周圍空氣的運動，將門框1外的部分空氣吸進氣缸內進行儲存，當門完全打開后，松開單向閥16的控制開關15，單向閥16關閉。

當需要關門時，人們通過把手拉動門體2，門體2逐漸靠近門框1，同時軟磁吸音條和軟磁條相互吸引，加速了門體2與門框1的貼合并增強貼合后的密封效果。門體2在與門框1貼合的過程中將凸塊8擠壓，使凸塊8逐漸向下移動，凸塊8的移動帶動活塞柄7向下移動并使復位彈簧9處于拉伸狀態，活塞柄7的移動帶動活塞桿6和活塞5向下移動，將氣缸內的空氣壓縮到氣囊3內，使氣囊3膨脹起來并逐漸伸入到凹槽內，此時氣囊3與凹槽內的油膜層13接觸，氣囊3表面被涂上一層油膜，使得門框1與門體2貼合得更緊密，增強門體2與門框1的密封性。

以上所述的僅是本發明的實施例，方案中公知的具體結構及特性等常識在此未作過多描述。應當指出，對于本領域的技術人員來說，在不脫離本發明結構的前提下，還可以作出若干變形和改進，這些也應該視為本發明的保護范圍，這些都不會影響本發明實施的效果和專利的實用性。本申請要求的保護范圍應當以其權利要求的內容為準，說明書中的具體實施方式等記載可以用于解釋權利要求的內容。
