本發明涉及一種清洗設備，具體說是一種用于清洗隧道的輸送網帶。

背景技術：

目前大批量的成套餐具一般采用清洗水池進行清洗，清洗后直接取出再人工分揀包裝，成套餐具主要包括筷子、勺子、碗、茶杯、玻璃杯、盤子，這些餐具在清洗池內先進行初步清洗，去掉部分容易洗掉的食物殘渣，然后再進入裝滿洗滌液的清洗池進行二次，清洗掉較為頑固的食物殘渣，最后經清水池漂洗得到較為干凈的混合餐具，這些餐具在清洗池混合清洗，如果水流過大還會導致各餐具之間發生相互碰撞，容易造成餐具的破損，為了降低皮損率，就需要降低沖洗的壓力，而水流的沖洗力度較低，又會使餐具上難免會留有少量的食物殘渣，清洗的不夠徹底，而且餐具需要浸泡在清洗水池才能實現清洗，因此需要消耗大量的水，經過幾次清洗之后清洗水池內的水就會變得渾濁，就會降低對后續餐具清洗的效果，更換新的清水又會浪費大量的水，因此目前采用的餐具清洗設備，不僅對餐具清洗的不夠徹底，餐具清洗時易破損，而且水資源的利用率較低，不利于節約用水。

為解決以上技術問題，本公司研制了一種成套餐具的清洗線體，其中清洗隧道是主要的餐具清潔設備，而各種餐具在清洗隧道內傳送離不開網帶，目前的網帶已經難以滿足要求，因此迫切需要研究一種適用于本公司成套餐具清洗線體的網帶。

技術實現要素：

為解決上述問題，本發明的目的是提供一種用于清洗隧道的輸送網帶。

本發明為實現上述目的，用于清洗隧道的輸送網帶，由多組網帶模塊連接而成，網帶模塊依次為筷子網帶模塊、勺子網帶模塊、茶杯網帶模塊、玻璃杯網帶模塊、碗網帶模塊、盤子網帶模塊，筷子網帶模塊、勺子網帶模塊分別一組，茶杯網帶模塊、玻璃杯網帶模塊、碗網帶模塊每個兩組并排設置，盤子網帶模塊共三組并排設置，筷子網帶模塊、勺子網帶模塊、茶杯網帶模塊、玻璃杯網帶模塊之間通過套在網帶固定桿上的第一網帶分隔板分開，筷子網帶模塊的兩個第一網帶分隔板之間分別設置有套在網帶固定桿上的筷子支撐網，勺子網帶模塊的兩個第一網帶分隔板之間分別設置有套在網帶固定桿上勺子支撐條，茶杯網帶模塊、玻璃杯網帶模塊之間的兩個第一網帶分隔板之間為第一網帶支撐板，碗網帶模塊、盤子網帶模塊之間通過套在網帶固定桿上的第二網帶分隔板分開，且碗網帶模塊、盤子網帶模塊之間的兩個第二網帶分隔板之間分別設置有套在網帶固定桿上的第一網帶支撐板和第二網帶支撐板。

作為優選，第二網帶分隔板的高度大于第一網帶分隔板的高度，第一網帶分隔板的高度等于或大于第二網帶支撐板的高度，且第二網帶支撐板的高度大于第一網帶支撐板的高度。

本發明具有以下優點：

1、通過輸送網帶將筷子、勺子、碗、茶杯、玻璃杯、盤子這些餐具在清洗箱體內分道傳送，且相對懸浮于清洗箱體內，便于清洗隧道內上下、左右的噴水頭水壓噴淋沖洗餐具，將傳統的浸泡式清洗改為直接水壓噴淋沖洗，采用這種水壓噴淋沖洗不僅使餐具沖洗的更徹底，而且相對于浸泡式沖洗，噴淋沖洗更節約水資源，因為沖下的帶有食物殘渣的廢水落到清洗水箱的底部，而因新進入的水則不與廢水接觸，有效保證后續沖洗用水的清潔度，避免了水資源的浪費。

2、本發明由多個結構較簡單的長條形部件通過桿狀的網帶固定桿穿插組成，不僅便于更換損壞的部件，而且各分隔板、支撐板以及筷子支撐網、勺子支撐條可根據餐具的大小調節相鄰的間隔，這樣便于各相鄰的部件支撐不同型號大小的餐具，使本發明可輸送的餐具可以根據餐具本身的尺寸進行調節，適應目前市場餐具種類多樣化的需求。

3、通過本發明，筷子、勺子、碗、茶杯、玻璃杯、盤子在清洗隧道內不會發生相互的碰撞，起到良好的分隔分離作用，省去了后續了人工檢驗時再挑選這一過程，更有利于后續的餐具自動化包裝。

4、第二網帶分隔板的高度大于第一網帶分隔板的高度，第一網帶分隔板的高度等于或大于第二網帶支撐板的高度，且第二網帶支撐板的高度大于第一網帶支撐板的高度，這樣設計使碗、盤子等底部面積較大的餐具在輸送網帶上傳送時傾斜放置，這樣做的好處是，更有利于碗、盤子上殘留的水快速的從餐具較低的一側流下，便于后續的烘干。

附圖說明

現結合附圖對本發明做進一步說明。

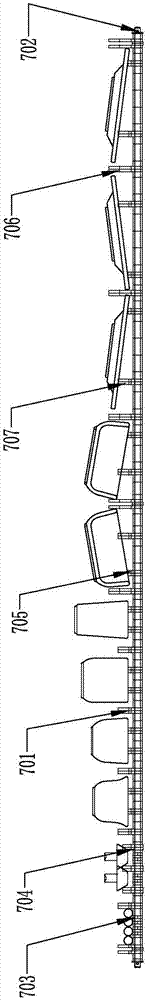

圖1為本發明的主視結構示意圖。

圖2為本發明從左往右依次輸送筷子、兩排茶杯、兩排高矮不同的玻璃杯、兩排碗、三排盤子的工作狀態示意圖。

圖3為本發明其中一段的俯視結構示意圖。

具體實施方式

如圖1-3所示，輸送網帶由多組網帶模塊連接而成，網帶模塊依次為筷子網帶模塊、勺子網帶模塊、茶杯網帶模塊、玻璃杯網帶模塊、碗網帶模塊、盤子網帶模塊，筷子網帶模塊、勺子網帶模塊分別一組，茶杯網帶模塊、玻璃杯網帶模塊、碗網帶模塊每個兩組并排設置，盤子網帶模塊共三組并排設置，筷子網帶模塊、勺子網帶模塊、茶杯網帶模塊、玻璃杯網帶模塊之間通過套在網帶固定桿上的第一網帶分隔板701分開，筷子網帶模塊的兩個第一網帶分隔板701之間分別設置有套在網帶固定桿702上的筷子支撐網703，勺子網帶模塊的兩個第一網帶分隔板701之間分別設置有套在網帶固定桿702上勺子支撐條704，茶杯網帶模塊、玻璃杯網帶模塊之間的兩個第一網帶分隔板701之間為第一網帶支撐板705，碗網帶模塊、盤子網帶模塊之間通過套在網帶固定桿702上的第二網帶分隔板706分開，且碗網帶模塊、盤子網帶模塊之間的兩個第二網帶分隔板706之間分別設置有套在網帶固定桿703上的第一網帶支撐板705和第二網帶支撐板707；用于清洗隧道的輸送網帶筷子網帶模塊、勺子網帶模塊上方的用于清洗隧道的輸送網帶箱體內設置有壓網708，茶杯網帶模塊、玻璃杯網帶模塊、碗網帶模塊、盤子網帶模塊上方的用于清洗隧道的輸送網帶箱體內設置有多條餐具壓桿709，第二網帶分隔板706的高度大于第一網帶分隔板701的高度，第一網帶分隔板701的高度等于或大于第二網帶支撐板707的高度，且第二網帶支撐板707的高度大于第一網帶支撐板705的高度。

本發明工作原理：多組網帶模塊首尾連接形成輸送網帶，輸送網帶繞在轉軸上，轉軸之間設置輸送網帶的支撐轉輥，然后其中一條轉軸通過減速電機驅動。餐具通過輸送網帶傳送到清洗隧道內，通過清洗隧道內的噴水管實現對各餐具的噴淋沖洗。

本發明的輸送網帶轉動方式與現有的網帶輸送機相同，因此對輸送網帶的驅動器排布及連接關系不再進行過多的贅述。

各支撐板、分隔板等板裝部件，即可以為長方體的片形，也可以在各板的上表面支撐的一面開有凹槽，凹槽的作用除了具有省料優點外，還能便于噴出的水從凹槽的縫隙中穿過，更好的沖洗內部的餐具，降低各支撐板、分隔板等板裝部件對水流的阻擋。

以上所述僅為本發明示意性的具體實施方式，并非用以限定本發明的范圍。任何本領域的技術人員，在不脫離本發明的構思和原則的前提下所作出的等同變化與修改，均應屬于本發明保護的范圍。
