本發明涉及一種防開門燙傷的烤箱。

背景技術：

隨著社會的快速發展，人們對生活品質追求的不斷提高，特別是對飲食方面，自制DIY糕點、烘烤肉類等生活方式也越來越多地受到人們的喜愛。現有的烤箱，當烘烤結束后，烘烤腔內部依然存在較高的溫度，烤箱門體打開以后，會有一股強有力的熱汽從烘烤腔內部迎面而來，這股熱氣會對人體產生危害。

技術實現要素：

本發明所要解決的技術問題是針對上述現有技術提供一種能防止開門時烘烤腔內部熱氣燙傷用戶的烤箱。

本發明解決上述技術問題所采用的技術方案為：一種烤箱，包括箱體，設置在箱體內的烘烤腔，轉動連接在烘烤腔前側用于封閉烘烤腔的門體，其特征在于：還包括用于檢測門體開啟或關閉的門控開關，與門控開關連接的控制器，與控制器連接的冷風機或貫流風機，箱體內設有冷卻風道，冷風機或貫流風機的出風口與冷卻風道的入口連通，冷卻風道的出口設于烘烤腔與門體自由端相對的一側上方的箱體上。

作為改進，所述冷卻風道出口處的箱體上轉動設置有自由端朝向門體中部方向的葉片。

再改進，所述烘烤腔背部設有用于對烘烤腔進行加熱的背部發熱組件，該背部發熱組件包括

背部熱風室蓋，固定在烘烤內腔的后側板上，并與烘烤內腔的后側板之間形成有封閉的熱風室；

背部加熱元件，設置在熱風室內，該背部加熱元件與控制器連接；

熱風機或風扇，包括能在外力驅動下旋轉的扇葉，該扇葉設置在熱風室(A)內，熱風機或風扇與控制器連接；

背部熱風室蓋上開有與熱風室連通的進風口和出風口。

所述烘烤內腔的后側板外緊貼有背部保溫棉層。

所述背部保溫棉層外側安裝有背部隔熱板。

與現有技術相比，本發明的優點在于：當烘烤結束，烤箱門體打開后，門控開關檢測到開門信號并傳遞給控制器，控制器啟動冷風機或貫流風機工作，冷風機或貫流風機吹出的冷風將形成一道風幕，阻止烘烤腔內腔散出來的熱氣對使用者造成傷害。

附圖說明

圖1為本發明實施例中防開門燙傷的烤箱結構示意圖；

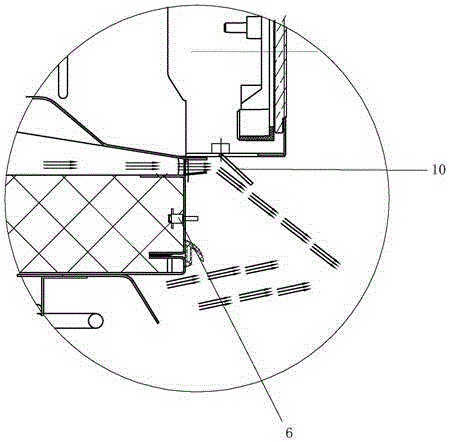

圖2為圖1中I部放大圖。

具體實施方式

以下結合附圖實施例對本發明作進一步詳細描述。

如圖1和圖2所示的防開門燙傷的烤箱，包括箱體3，設置在箱體內的烘烤腔4，轉動連接在烘烤腔前側用于封閉烘烤腔的門體5，其特征在于：還包括用于檢測門體開啟或關閉的門控開關6，與門控開關6連接的控制器7，與控制器7連接的冷風機或貫流風機8，箱體內設有冷卻風道9，冷風機或貫流風機8的出風口與冷卻風道9的入口連通，冷卻風道9的出口設于烘烤腔與門體自由端相對的一側上方的箱體上，門控開關6檢測到門體開啟信號后將門體開啟信號傳遞給所述控制器，所述控制器啟動冷風機或貫流風機8工作。

冷卻風道9出口處的箱體上轉動設置有自由端朝向門體5中部方向的葉片10。

烘烤腔4背部設有用于對烘烤腔12進行加熱的背部發熱組件，該背部發熱組件包括

背部熱風室蓋11，固定在烘烤內腔的后側板12上，并與烘烤內腔的后側板12之間形成有封閉的熱風室A；

背部加熱元件13，設置在熱風室A內，該背部加熱元件13與控制器7連接；

熱風機或風扇，包括能在外力驅動下旋轉的扇葉14，該扇葉14設置在熱風室A內，熱風機或風扇與控制器7連接；

背部熱風室蓋11上開有與熱風室A連通的進風口和出風口；

當門控開關6檢測到門體開啟信號后將門體開啟信號傳遞給所述控制器，所述控制器關閉背部加熱元件13和熱風機或風扇。

所述烘烤內腔的后側板12外緊貼有背部保溫棉層15；背部保溫棉層用于對熱風室進行保溫，防止熱量散失；

背部保溫棉層15外側安裝有背部隔熱板16，背部隔熱板16可防止熱風室熱量散失而影響其它電子元器件。

在燒烤模式工作時，背部加熱管和熱風機開始工作，熱風室內的空氣被加熱，熱風機將烹飪腔體內的冷空氣通過進風口吸入熱風室內，被吸入的冷空氣與熱風室內的熱空氣混合后，再在熱風機的作用下通過出風口被排入烹飪腔體內，這兩個過程不斷循環，最終烹飪腔體內的溫場會達到較高的均勻性。當烘烤結束，烤箱門體打開后，門控開關檢測到開門信號并傳遞給控制器，控制器啟動冷風機或貫流風機工作，冷風機或貫流風機吹出的冷風將形成一道風幕，阻止烘烤腔內腔散出來的熱氣對使用者造成傷害。
