本實用新型涉及一種防地震構件，具體說涉及一種防震咖啡桌。

背景技術：

防地震桌子的運用在生活中已經有了比較多的普及，其大多數是通過桌腿作為支撐架的方式與桌面組成的小空間來保護人們?cè)诘卣饡r(shí)躲入其中減小地震的沖擊以及倒塌的物件對身體的傷害。

現有技術中有一種地震應急防護桌，包括桌面和支撐腿，桌面的下部設置使用型鋼焊接而成的支撐框架，支撐框架是由等間距排布的多個橫向型鋼和等間距排布的多個縱向型鋼焊接而成的一體式框架，支撐腿設置于支撐框架的下方，支撐腿通過焊接固定于支撐框架的縱向型鋼的兩端，支撐框架的多個縱向型鋼之間設置用于儲存食品、飲水、防煙面罩、急救包等自救物品的儲物盒。其在桌面和支撐腿之間設置了使用型鋼焊接而成的支撐框架，在地震發生時，人可以藏在桌子下面，可以防止房屋倒塌或重物墜落使人受到傷害。不過其結構相對比較復雜，桌子的審美度不高，實施起來相對比較繁瑣，安全性相對來說不是特別高。

技術實現要素：

針對上述現有技術存在的問題，本實用新型提供一種防震咖啡桌，不使用任何電子設備，僅用簡單的機械搭配，用以預防地震時對于人身安全的保障。

為了實現上述目的，本實用新型采用的技術方案是：一種防震咖啡桌，包括互為對稱結構的第一桌面和第二桌面、支撐柱、底座和滑動連接機構，所述第一桌面和第二桌面活動連接，所述支撐柱的上端與所述第一桌面和第二桌面活動連接，所述支撐柱的下端與所述底座固定連接；所述滑動連接機構控制帶動第一桌面和第二桌面伸展和收起；

所述滑動連接機構包括兩個第一滑動槽、兩個固定導槽、兩個滑塊和兩個滑動桿；所述支撐柱的柱體側面對稱設有兩個第一滑動槽；所述第一桌面和第二桌面的下底面上均設有一個固定導槽，一個固定導槽中設有一個滑塊；所述滑動桿的一端與一個滑塊活動連接，所述滑動桿的另一端與一個第一滑動槽活動連接；

所述滑動桿在第一滑動槽中向上滑動，帶動滑塊在固定導槽中向兩邊滑動，使得第一桌面和第二桌面的連接面貼合，伸展第一桌面和第二桌面，用插銷固定滑動桿，以固定所述第一桌面和第二桌面；

拔掉插銷，所述滑動桿在第一滑動槽中向下滑動，帶動滑塊在固定導槽中向內滑動，使第一桌面和第二桌面與支撐柱的上端面契合，形成三角形的穩定結構。

作為上述方案的進一步優化，所述第一桌面和第二桌面均為半圓形桌面。

作為上述方案的進一步優化，所述第一桌面和第二桌面通過鉸鏈活動連接。

作為上述方案的進一步優化，所述滑動桿與滑塊通過軸承連接。

作為上述方案的進一步優化，所述滑動桿與第一滑動槽通過軸承連接。

作為上述方案的進一步優化，所述底座為圓形底座。

與現有技術相比，本實用新型的一種防震咖啡桌的有益效果如下：

1.本實用新型的一種防震咖啡桌，結構簡單實用性高，不會因?yàn)榈卣疬^(guò)程中劇烈震動導致的機構失效，且廣泛的適用于普通家庭、辦公場所以及各生活區域。

2.本實用新型的一種防震咖啡桌，利用滑動桿帶動固定導槽的移動，從而帶動可轉動半桌面的轉動使得兩塊桌面與支撐柱形成有效的固定，形成一個保護裝置，保護躲避在桌子下面的人們減少地震帶來的傷害，為地震救援提供了方便。

附圖說明

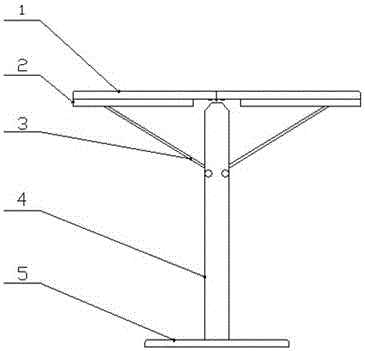

圖1是本實用新型的一種防震咖啡桌的收起狀態的主視圖。

圖2是本實用新型的一種防震咖啡桌的伸展?fàn)顟B(tài)的主視圖。

圖3是本實用新型的一種防震咖啡桌的立體結構示意圖。

圖中：第一桌面1，固定導槽2，滑動桿3支撐柱4，底座5。

具體實施方式

為使本實用新型的目的、技術方案和優點更加清楚明了，下面通過附圖中及實施例，對本實用新型進行進一步詳細說明。但是應該理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限制本實用新型的范圍。

如圖1、圖2和圖3所示，圖1是本實用新型的一種防震咖啡桌的收起狀態的主視圖。圖1是本實用新型的一種防震咖啡桌的伸展?fàn)顟B(tài)的主視圖。圖3是本實用新型的一種防震咖啡桌的立體結構示意圖。一種防震咖啡桌，包括互為對稱結構的第一桌面1和第二桌面、支撐柱4、底座5和滑動連接機構，滑動連接機構控制帶動第一桌面和第二桌面伸展和收起。本有優選實施例中，第一桌面1和第二桌面均為半圓形桌面。

第一桌面和第二桌面通過鉸鏈活動連接，支撐柱的上端與第一桌面和第二桌面活動連接，支撐柱的下端與底座固定連接。本優選實施例中，底座為圓形底座。

滑動連接機構包括兩個第一滑動槽、兩個固定導槽、兩個滑塊和兩個滑動桿；支撐柱的柱體側面對稱設有兩個第一滑動槽；第一桌面和第二桌面的下底面上均設有一個固定導槽，一個固定導槽中設有一個滑塊；滑動桿的一端與一個滑塊活動連接，所述滑動桿的另一端與一個第一滑動槽活動連接。滑動桿在第一滑動槽中向上滑動，帶動滑塊在固定導槽中向兩邊 滑動，使得第一桌面和第二桌面的連接面貼合，伸展第一桌面和第二桌面，用插銷固定滑動桿，以固定第一桌面和第二桌面；拔掉插銷，滑動桿在第一滑動槽中向下滑動，帶動滑塊在固定導槽中向內滑動，使第一桌面和第二桌面與支撐柱的上端面契合，形成三角形的穩定結構。

本實用新型的一種防震咖啡桌，通過滑動桿與固定導槽和支撐柱的相互運動，使第一桌面和第二桌面轉動形成固定的防護結構保護人生安全；日常使用，通過插銷的固定使得可轉動半桌面水平，成為咖啡桌發揮其原來桌子的作用利用。

地震發生時，第一桌面和第二桌面通過滑動桿的滑動從而轉動形成保護裝置。滑動桿的兩端分別與固定導槽和支撐柱上的第一滑動槽滑動連接，當?shù)卣鸢l(fā)生時，拔掉插銷使滑動桿在支撐柱的第一滑動槽內向下滑動，與此同時滑動桿的另一端在固定導槽內向里端滑動，從而帶動半桌面的轉動，使桌面與支撐柱上端的斜面契合，三者形成三角形的穩定結構，有效的保護人們?cè)诘卣鸢l(fā)生時能夠減小墜落物的傷害，為獲得營救增加了寶貴時間；當沒有地震發生時用插銷阻止滑動桿在支撐柱導槽內的移動，使桌面水平，發揮其本身的桌子的作用。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換或改進等，均應包含在本實用新型的保護范圍之內。
