本實用新型涉及休閑床領域，具體為一種具有殺菌功能的甲殼素纖維室外休閑床。

背景技術：

隨著人們生活水平的提高，人們對生活品質也有了越來越高的要求，閑余時間在戶外沐浴陽光，不但能讓人心情愉悅，也有利于身體健康，在戶外休閑活動中，休閑床的配備必不可少，休閑床可以供人休息放松，悠閑地感受大自然，但目前使用的休閑床采用的布料不具有防臭抗菌的作用，使用良久之后，容易滋生細菌，影響使用者的身體健康，并且在結構上比較單一，不能滿足人們對舒適度的要求。

技術實現要素：

本實用新型的目的在于提供一種具有殺菌功能的甲殼素纖維室外休閑床，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種具有殺菌功能的甲殼素纖維室外休閑床，包括腳端床體和頭端床體，所述腳端床體和所述頭端床體通過床體座連接，所述腳端床體和所述頭端床體的一側均通過合頁與光觸媒板鉸接，所述腳端床體和所述頭端床體的下部均設置有連接座，所述連接座與支腿鉸接，所述腳端床體和所述頭端床體的端部均設置有床沿，所述床沿上設置有一組萬向輪，所述床體座下部設置有支架，所述腳端床體和所述頭端床體均與甲殼素纖維床墊連接，所述甲殼素纖維床墊與所述頭端床體配合的一端設置有氣墊枕頭，所述氣墊枕頭通過氣管與充氣囊連接。

優選的，所述腳端床體、所述頭端床體、所述支架的一側位置上均開設有銷孔，所述腳端床體和所述頭端床體的內側均設置有一組掛環，所述掛環與所述甲殼素纖維床墊連接，所述腳端床體和所述頭端床體的下部均設置有磁塊，所述磁塊與所述支腿適配。

優選的，所述氣管外設置有保護殼，所述保護殼設置在所述頭端床體的一側。

優選的，所述頭端床體的一側設置有安裝座，所述充氣囊設置在所述安裝座上。

優選的，所述連接座一端設置有限位臺階，所述限位臺階與所述支腿適配。

優選的，所述支腿和所述支架的下端均設置有橡膠墊，所述支腿的下部位置上還設置有鐵塊，所述鐵塊與所述磁塊適配，所述支架上設置有定位銷，所述定位銷與所述銷孔適配。

優選的，所述光觸媒板包括骨架板和光觸媒層，所述光觸媒層貼設在所述骨架板上，所述骨架板和所述光觸媒層均開設有長孔，所述光觸媒板的數量為2個，所述光觸媒板均通過銷軸與連接板鉸接。

優選的，所述床體座上部設置有一組床體軸，所述床體軸與所述腳端床體或頭端床體轉動配合，所述床體座中部設置有支撐板，所述床體座下部設置有支架軸，所述支架軸與所述支架轉動配合。

優選的，所述充氣囊兩端均設置有單向氣門，所述單向氣門包括門板和軟墊門，所述軟墊門采用軟膠材料制成，具有彈性變形的能力。

優選的，所述氣管一側位置上設置有球槽，所述氣管中設置有密封球，所述密封球與所述球槽適配。

與現有技術相比，本實用新型的有益效果是：該具有殺菌功能的甲殼素纖維室外休閑床使用時，使用者可以將折疊收好的休閑床取出，折疊狀態下的休閑床可以通過兩端床沿上的萬向輪移動，省力方便，移動到使用地點后，使用者將與腳端床體和頭端床體配合的定位銷取下，將腳端床體和頭端床體展開，然后克服磁塊對鐵塊的吸附力將兩個支腿展開，通過支腿和支架將整張床支起來，支腿可以與連接座一端的限位臺階配合，起到限位支撐作用，使得支腿?？糠€定，定位銷可插在支架上，防止丟失，氣墊枕頭可以通過充氣囊充氣，將密封球推入球槽中，使用者按壓充氣囊，則空氣會在兩個單向氣門的作用下不斷通過氣管進入氣墊枕頭，單向氣門的設計使得空氣容易進入氣墊枕頭的同時能夠避免空氣快速的從氣墊枕頭中回流，充氣完畢后，則將密封球擠入氣管中，起到密封作用，防止氣墊枕頭跑氣，使用者躺著甲殼素纖維床墊上休息，休息完畢后，則可以將光觸媒板翻上來蓋在甲殼素纖維床墊上，在紫外線的照射下，光觸媒層會產生強烈催化降解功能，有效地降解空氣中有毒有害氣體，同時有效殺滅多種細菌，并能將細菌或真菌釋放出的毒素分解及無害化處理，同時還具備除臭、抗污、凈化空氣的功能，這就使得光觸媒層能夠對甲殼素纖維床墊進行殺菌除臭，使得甲殼素纖維床墊使用時非常安全，不會因臟污或細菌的原因對使用者的身體造成傷害；本裝置具有折疊功能，可以方便的收起存放，并且移動方便省力，甲殼素纖維的使用使得床墊對皮膚有良好的親和性，同時光觸媒板的設置起到了殺菌除臭等作用，使得本裝置安全衛生，使用可靠。

附圖說明

圖1為本實用新型結構示意圖。

圖2為圖1的后視圖。

圖3為本實用新型腳端床體、頭端床體、甲殼素纖維床墊的配合示意圖。

圖4為本實用新型折疊后的結構示意圖。

圖5為本實用新型床體座的結構示意圖。

圖6為圖5的左視圖。

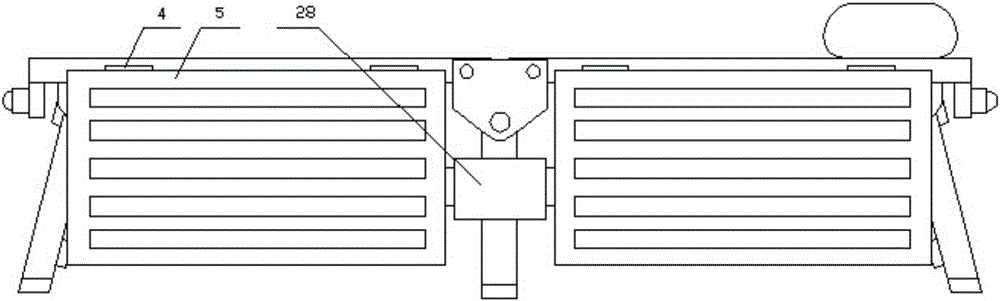

圖7為本實用新型折疊狀態下光觸媒板和連接板的配合示意圖。

圖8為本實用新型光觸媒板的結構示意圖。

圖9為本實用新型充氣囊的結構示意圖。

圖10為本實用新型單向氣門的結構示意圖。

圖11為本實用新型單向氣門的立體結構示意圖。

圖中：1、腳端床體，2、頭端床體，3、床體座，4、合頁，5、光觸媒板，6、連接座，7、支腿，8、床沿，9、萬向輪，10、支架，11、甲殼素纖維床墊，12、氣墊枕頭，13、氣管，14、充氣囊，15、銷孔，16、掛環，17、磁塊，18、保護殼，19、安裝座，20、限位臺階，21、橡膠墊，22、鐵塊，23、定位銷，24、骨架板，25、光觸媒層，26、長孔，27、銷軸，28、連接板，29、床體軸，30、支撐板，31、支架軸，32、單向氣門，33、門板，34、軟墊門，35、球槽，36、密封球。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-11，本實用新型提供一種技術方案：一種具有殺菌功能的甲殼素纖維室外休閑床，包括腳端床體1和頭端床體2，所述腳端床體1和所述頭端床體2通過床體座3連接，所述腳端床體1和所述頭端床體2的一側均通過合頁4與光觸媒板5鉸接，所述腳端床體1和所述頭端床體2的下部均設置有連接座6，所述連接座6與支腿7鉸接，所述腳端床體1和所述頭端床體2的端部均設置有床沿8，所述床沿8上設置有一組萬向輪9，所述床體座3下部設置有支架10，所述腳端床體1和所述頭端床體2均與甲殼素纖維床墊11連接，所述甲殼素纖維床墊11與所述頭端床體2配合的一端設置有氣墊枕頭12，所述氣墊枕頭12通過氣管13與充氣囊14連接，所述腳端床體1、所述頭端床體2、所述支架10的一側位置上均開設有銷孔15，所述腳端床體1和所述頭端床體2的內側均設置有一組掛環16，所述掛環16與所述甲殼素纖維床墊11連接，所述腳端床體1和所述頭端床體2的下部均設置有磁塊17，所述磁塊17與所述支腿7適配，所述氣管13外設置有保護殼18，所述保護殼18設置在所述頭端床體2的一側，所述頭端床體2的一側設置有安裝座19，所述充氣囊14設置在所述安裝座19上，所述連接座6一端設置有限位臺階20，所述限位臺階20與所述支腿7適配，所述支腿7和所述支架10的下端均設置有橡膠墊21，所述支腿7的下部位置上還設置有鐵塊22，所述鐵塊22與所述磁塊17適配，所述支架10上設置有定位銷23，所述定位銷23與所述銷孔15適配，所述光觸媒板5包括骨架板24和光觸媒層25，所述光觸媒層25貼設在所述骨架板24上，所述骨架板24和所述光觸媒層25均開設有長孔26，所述光觸媒板5的數量為2個，所述光觸媒板5均通過銷軸27與連接板28鉸接，所述床體座3上部設置有一組床體軸29，所述床體軸29與所述腳端床體1或頭端床體2轉動配合，所述床體座3中部設置有支撐板30，所述床體座3下部設置有支架軸31，所述支架軸31與所述支架10轉動配合，所述充氣囊14兩端均設置有單向氣門32，所述單向氣門32包括門板33和軟墊門34，所述軟墊門34采用軟膠材料制成，具有彈性變形的能力，所述氣管13一側位置上設置有球槽35，所述氣管13中設置有密封球36，所述密封球36與所述球槽35適配。

工作原理：在使用該具有殺菌功能的甲殼素纖維室外休閑床時，使用者可以將折疊收好的休閑床取出，折疊狀態下的休閑床可以通過兩端床沿8上的萬向輪9移動，省力方便，移動到使用地點后，使用者將與腳端床體1和頭端床體2配合的定位銷23取下，將腳端床體1和頭端床體2展開，然后克服磁塊17對鐵塊22的吸附力將兩個支腿7展開，通過支腿7和支架10將整張床支起來，支腿7可以與連接座6一端的限位臺階20配合，起到限位支撐作用，使得支腿7?？糠€定，定位銷23可插在支架10上，防止丟失，氣墊枕頭12可以通過充氣囊14充氣，將密封球36推入球槽35中，使用者按壓充氣囊14，則空氣會在兩個單向氣門32的作用下不斷通過氣管13進入氣墊枕頭12，單向氣門32的設計使得空氣容易進入氣墊枕頭12的同時能夠避免空氣快速的從氣墊枕頭12中回流，充氣完畢后，則將密封球36擠入氣管13中，起到密封作用，防止氣墊枕頭12跑氣，使用者躺著甲殼素纖維床墊11上休息，休息完畢后，則可以將光觸媒板5翻上來蓋在甲殼素纖維床墊11上，在紫外線的照射下，光觸媒層25會產生強烈催化降解功能，有效地降解空氣中有毒有害氣體，同時有效殺滅多種細菌，并能將細菌或真菌釋放出的毒素分解及無害化處理，同時還具備除臭、抗污、凈化空氣的功能，這就使得光觸媒層25能夠對甲殼素纖維床墊11進行殺菌除臭，使得甲殼素纖維床墊11使用時非常安全，不會因臟污或細菌的原因對使用者的身體造成傷害。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
