本實用新型涉及一種茶幾，尤其涉及一種可拆卸的電暖茶幾。

背景技術：

茶幾是人們居家生活必備的家具，茶幾的結構有各式各樣。隨著取暖用品技術的發展，出現了取暖用品與常用家具結合的產物，例如電暖茶幾。

現有的電暖茶幾，立柱往往是固定連接在上桌板和下桌板之間的，而且不容易拆卸或者安裝，這樣給人們使用、搬運造成極大的不便。

技術實現要素：

本實用新型要解決的技術問題是：提供一種可拆卸的電暖茶幾，立柱與上桌板、下桌板之間的采用方便安裝和拆卸結構，使得整個電暖茶幾便于拆裝，方便人們使用。

本實用新型的目的是通過以下技術方案實現的：

一種可拆卸的電暖茶幾，包括上桌板、下桌板以及立柱，所述立柱內部設置有加熱管組件，在立柱上、下兩端邊緣處設置有環形的凸臺，所述上桌板、下桌板相對表面上的對應位置處安裝有卡槽，所述卡槽呈U型開口形狀，安裝時所述凸臺與卡槽相配合。

優選的，所述卡槽由截面呈“Z”型形狀的型材彎曲而成。

優選的，在下桌板上對應卡槽位置處設置有電源正接觸片，在立柱底面設置有電源副接觸片，電源副接觸片與加熱管組件通過導線連接，立柱安裝到位后電源正接觸片與電源副接觸片相接觸。

優選的，在立柱的殼體四周設置有多個散熱孔。散熱孔既可以起到散熱的作用，又可以有效地減小立柱的重量，便于人們拆卸和安裝，結構輕巧。

通過采用上述的技術方案，本實用新型的有益效果為：

1、本實用新型中，立柱與上桌板、下桌板采用可拆卸連接，電暖茶幾在運輸時可以拆卸，減小體積，方便運輸。立柱和上桌板、下桌板采用凸臺與卡槽相配合的結構，安裝時，立柱只需由卡槽的U型開口處插入到卡槽內部，即可完成安裝。拆卸時，只需將立柱沿著卡槽的U型開口處抽出接口完成拆卸。結構簡單，安裝拆卸操作方便。

2、卡槽使用截面呈“Z”型的型材，既方便與立柱的凸臺向卡接，有方便與上桌板或者下桌板連接。卡槽整體使用型材彎曲制作，結構簡單，加工方便。

3、本實用新型使用電源正接觸片和電源副接觸片來接通立柱的中加熱管組件，可以避免使用電線，結構簡單，使用方便。

附圖說明

圖1為本實用新型的結構分解示意圖；

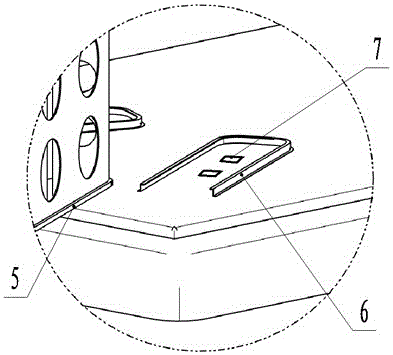

圖2為圖1中A處結構放大圖；

圖3為本實用新型所述立柱的主視圖；

圖4為本實用新型所述立柱的立體結構示意圖。

具體實施方式

下面結合附圖及具體的實施例對實用新型進行進一步介紹：

一種可拆卸的電暖茶幾，包括上桌板1、下桌板2以及立柱3，所述立柱3內部設置有加熱管組件4，在立柱3上、下兩端邊緣處設置有環形的凸臺5，所述上桌板1、下桌板2相對表面上的對應位置處安裝有卡槽6，所述卡槽6呈U型開口形狀，安裝時所述凸臺5與卡槽6相配合。

所述卡槽6由截面呈“Z”型形狀的型材彎曲而成。

在下桌板2上對應卡槽6位置處設置有電源正接觸片7，在立柱3底面設置有電源副接觸片8，電源副接觸片8與加熱管組件4通過導線連接，立柱3安裝到位后電源正接觸片7與電源副接觸片8相接觸。

在立柱3的殼體四周設置有多個散熱孔。

以上內容是結合具體的優選實施方式對本實用新型所作的進一步詳細說明，不能認定本實用新型的具體實施只局限于這些說明。對于本實用新型所屬技術領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干簡單推演或替換，都應當視為屬于本實用新型的保護范圍。
