本實用新型涉及一種選樣組裝柜，屬于特殊商品或材料的陳列臺、吊架或貨架技術領域。

背景技術：

在家居用品、窗簾、窗飾、壁紙、裝飾品、家居工藝品等產品銷售過程中，為了能將其更好的展現在消費者面前，需要將其安放到展廳中，由于受展廳空間的限制，一般只安放幾個產品在展廳內，更多的產品則是被放入倉庫或者豎立在展廳的墻角，不方便消費者選擇，在競爭中處于劣勢。當消費者看中某一個未安裝在展廳中的產品時，還需要從倉庫或者展廳的墻角將該其取出進行安裝，費時費力。

基于此，做出本申請。

技術實現要素：

為了克服現有展示柜所存在的上述缺陷，本身請提供一種推拉方便、組裝快捷、方便選樣的選樣組裝柜。

為實現上述目的，本申請的技術方案如下：

選樣組裝柜，包括頂帽、底板、后背板、側立板和選樣門，后背板則固定在頂帽和底板之間，側立板位于后背板兩側，并與頂帽、底板固定，頂帽、底板、后背板和側立板形成前側開口的方形結構；所述的頂帽上設置有上導軌，底板上設置有下導軌，選樣門位于上導軌與下導軌之間，使之沿前側開口拉出或推入。

進一步的，作為優選：

所述的頂帽與底板之間通過管柱連接，該管柱為U形結構，自頂帽繞經后背板至底板，管柱的設置，既保證了組裝柜的整體性，又強化了組裝柜結構的穩定性，確保選樣柜正常使用。

所述的選樣門與上導軌、選樣門與下導軌之間分別設置有滑動件，該滑動件包括滑塊和定位軸，滑塊套裝于上導軌、下導軌中，定位軸一端與滑塊連接，另一端則與選樣門連接。上導軌、下導軌與滑塊、定位軸的配合，方便了選樣門的推入和拉出，同時，該選樣門還可以繞定位軸轉動，當選樣門抽出之后還可以轉動一定的角度，操作流暢性好，在滿足便捷選樣的同時，也避免了選樣門與頂帽、底板的硬性接觸，有利于組裝柜使用壽命的延長。更優選的，所述的定位軸上套裝有平面軸承，起到緩沖和穩定的作用。

所述的底板前側設置有踢腳線，更優選的，所述的踢腳線由磁鐵定位器固定在底板上。既方便安裝，又有利于展示柜的保護。

所述的選樣門底部設置有高度可調型滑輪，當選樣門推入上導軌、下導軌時，通過可調型滑輪高度的調整，起到調齊選樣門的作用。

附圖說明

圖1為本申請的整體結構圖（未裝選樣門）；

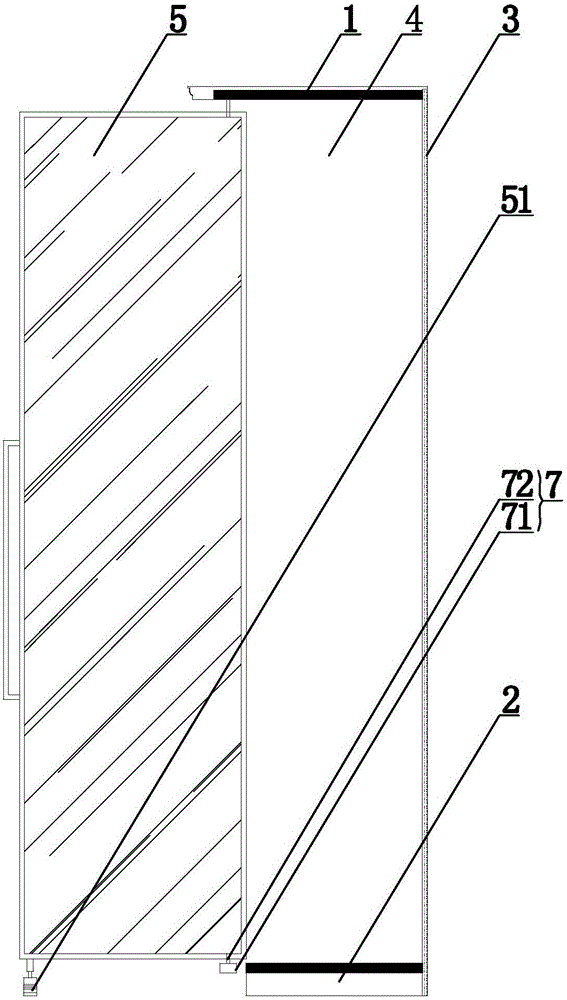

圖2為本申請的側面圖；

圖3為本申請中頂帽的仰視圖；

圖4為本申請中頂帽的側視圖；

圖5為本申請中底板的仰視圖；

圖6為本申請中底板的側視圖；

圖7為本申請中管柱的側面圖；

圖8為本申請中滑動件的拆分結構圖；

圖9為本申請中磁鐵定位器的結構示意圖。

其中標號：1. 頂帽；11. 上導軌；2. 底板；21. 下導軌；3. 后背板；4.側立板；5. 選樣門；51. 可調型滑輪；6. 管柱；7.滑動件；71. 滑塊；72. 定位軸；73. 平面軸承；8. 磁鐵定位器；81. 定位孔。

具體實施方式

實施例1

本實施例選樣組裝柜，結合圖1和圖2，包括頂帽1、底板2、后背板3、側立板4和選樣門5，后背板3固定在頂帽1和底板2之間，并用3.5公分螺絲固定，側立板4位于后背板3側邊，并采用5公分螺絲與頂帽1、底板2固定（以內往外），頂帽1、底板2、后背板3和側立板4形成前側開口的方形結構；結合圖3和圖4，頂帽1上設置有若干個上導軌11，結合圖5和圖6，底板2上設置有若干個下導軌21，且上導軌11與下導軌對應設置，選樣門5位于上導軌11與下導軌21之間，使之沿前側開口拉出或推入；頂帽1與底板2之間通過管柱6連接，結合圖7，該管柱6為U形結構，自頂帽1繞經后背板3至底板2，管柱6與頂帽1、底板之間采用3.5螺絲固定，管柱6與后背板3之間采用1.6螺絲固定，管柱6的設置，既保證了組裝柜的整體性，又強化了組裝柜結構的穩定性，確保選樣柜正常使用。

實施例2

本實施例與實施例1的設置和工作原理相同，區別在于：結合圖8，選樣門5與上導軌11、選樣門5與下導軌21之間分別設置有滑動件7，該滑動件7包括滑塊71和定位軸72，滑塊71套裝于上導軌11、下導軌21中（上導軌11、下導軌21中分別套裝有一個滑塊），定位軸72一端與滑塊71連接，另一端則與選樣門5連接；上導軌11、下導軌21與滑塊71、定位軸72的配合，方便了選樣門5的推入和拉出，操作流暢性好，在滿足便捷選樣的同時，也避免了選樣門5與頂帽1、底板2的硬性接觸，有利于組裝柜使用壽命的延長。

實施例3

本實施例與實施例1的設置和工作原理相同，區別在于：結合圖8，選樣門5與上導軌11、選樣門5與下導軌21之間分別設置有滑動件7，該滑動件7包括滑塊71、定位軸72和平面軸承73，滑塊71套裝于上導軌11、下導軌21中（上導軌11、下導軌21中分別套裝有一個滑塊），定位軸72一端與滑塊71連接，另一端套裝平面軸承73后與選樣門5連接；上導軌11、下導軌21與滑塊71、定位軸72的配合，方便了選樣門5的推入和拉出，操作流暢性好，在滿足便捷選樣的同時，也避免了選樣門5與頂帽1、底板2的硬性接觸，有利于組裝柜使用壽命的延長，平面軸承73則起到緩沖和穩定的作用。

實施例4

本實施例與實施例1的設置和工作原理相同，區別在于：結合圖9，底板2前側設置有踢腳線，該踢腳線由磁鐵定位器8固定在底板上，磁鐵定位器8上設置有多個定位孔81，其內裝入5公分的螺絲固定，既方便安裝，又有利于展示柜的保護。

實施例4

本實施例與實施例1的設置和工作原理相同，區別在于：選樣門5底部設置有高度可調型滑輪51，當選樣門5推入上導軌11、下導軌21之間時，通過可調型滑輪51高度的調整，起到調齊選樣門5的作用。

實施例5

本實施例與實施例1的設置和工作原理相同，區別在于：結合圖8，選樣門5與上導軌11、選樣門5與下導軌21之間分別設置有滑動件7，該滑動件7包括滑塊71、定位軸72和平面軸承73，滑塊71套裝于上導軌11、下導軌21中（上導軌11、下導軌21中分別套裝有一個滑塊），定位軸72一端與滑塊71連接，另一端套裝平面軸承73后與選樣門5連接；上導軌11、下導軌21與滑塊71、定位軸72的配合，方便了選樣門5的推入和拉出，操作流暢性好，在滿足便捷選樣的同時，也避免了選樣門5與頂帽1、底板2的硬性接觸，有利于組裝柜使用壽命的延長，平面軸承73則起到緩沖和穩定的作用。

結合圖9，底板2前側設置有踢腳線，該踢腳線由磁鐵定位器8固定在底板上，磁鐵定位器8上設置有多個定位孔81，其內裝入5公分的螺絲固定，既方便安裝，又有利于展示柜的保護。

實施例6

本實施例與實施例1的設置和工作原理相同，區別在于：結合圖8，選樣門5與上導軌11、選樣門5與下導軌21之間分別設置有滑動件7，該滑動件7包括滑塊71、定位軸72和平面軸承73，滑塊71套裝于上導軌11、下導軌21中（上導軌11、下導軌21中分別套裝有一個滑塊），定位軸72一端與滑塊71連接，另一端套裝平面軸承73后與選樣門5連接；上導軌11、下導軌21與滑塊71、定位軸72的配合，方便了選樣門5的推入和拉出，操作流暢性好，在滿足便捷選樣的同時，也避免了選樣門5與頂帽1、底板2的硬性接觸，有利于組裝柜使用壽命的延長，平面軸承73則起到緩沖和穩定的作用。

結合圖9，底板2前側設置有踢腳線，該踢腳線由磁鐵定位器8固定在底板上，磁鐵定位器8上設置有多個定位孔81，其內裝入5公分的螺絲固定，既方便安裝，又有利于展示柜的保護。

選樣門5底部設置有高度可調型滑輪51，當選樣門5推入上導軌11、下導軌21之間時，通過可調型滑輪51高度的調整，起到調齊選樣門5的作用；當選樣門5拉出后，在選樣門5的可調型滑輪51與定位軸72配合，可實現選樣門5一定角度的旋轉。

以上內容是結合本實用新型創造的優選實施方式對所提供技術方案所作的進一步詳細說明，不能認定本實用新型創造具體實施只局限于上述這些說明，對于本實用新型創造所屬技術領域的普通技術人員來說，在不脫離本實用新型創造構思的前提下，還可以做出若干簡單推演或替換，都應當視為屬于本實用新型創造的保護范圍。
