本實用新型涉及掛衣用具，具體地說涉及一種掛衣支撐架。

背景技術：

隨著生活水平的提高，人們對生活品味的要求以及生活便捷性的要求也越來越高。例如：人們從戶外回到家里或者準備上床睡覺時，由于衣服已經穿過，此時再放回衣柜，可能會對其他干凈的衣物造成污染，而且衣服放取到衣柜也顯得比較麻煩，由此，便衍生出來了各式各樣的衣架。但是現有技術的衣架一般包括衣物的擱置機構、支撐桿、支撐座；這種衣架在不使用時存在收納不方便以及搬移不方便的缺陷。

技術實現要素：

本實用新型要解決的技術問題是提供一種掛衣支撐架，以克服現有技術中掛衣支撐架存在收納不方便、搬移不方便的缺陷。

為解決上述技術問題，本實用新型的掛衣支撐架包括上端套件、設有若干掛鉤的第一伸縮支架機構、上滑移套件、具有內螺紋A的上固定套件、設有外螺紋A和外螺紋B的支撐桿、下端套件、下滑移套件、第二伸縮支架機構、具有內螺紋B的下固定套件；所述第一伸縮支架機構包括支板件A，所述支板件A與所述支板腳件B鉸接連接，所述支板件C與所述支板腳件D鉸接連接，所述支板件E與所述支板腳件F鉸接連接，所述支板件G與所述支板腳件H鉸接連接；所述第二伸縮支架機構包括支板件M，所述支板件M與所述支板腳件N鉸接連接，所述支板件O與所述支板腳件P鉸接連接，所述支板件Q與所述支板腳件R鉸接連接，所述支板件S與所述支板腳件T鉸接連接；所述上端套件設于所述支撐桿的上端部，所述下端套件設于所述支撐桿的下端部，所述支撐桿內還依次套設有上滑移套件、上固定套件、下滑移套件、下固定套件；所述支板件A、支板件C、支板件E、支板件G分別與所述上滑移套件鉸接，所述支板腳件B、支板腳件D、支板腳件F、支板腳件H分別與所述上滑移套件鉸接；所述支板件M、支板件O、支板件Q、支板件S分別與所述下滑移套件鉸接，所述支板腳件N、支板腳件P、支板腳件R、支板腳件T分別與所述下滑移套件鉸接；所述內螺紋A與所述外螺紋A相配，所述內螺紋B與所述外螺紋B相配。

其中，所述支板件M、支板件O、支板件Q、支板件S、支板腳件N、支板腳件P、支板腳件R、支板腳件T上分別設有防滑肋條。

其中，所述掛鉤分別設于所述支板件A、支板件C、支板件E、支板件G上。

其中，所述支板件A、支板件C、支板件E、支板件G上的掛鉤設有三個。

與現有技術相比，本實用新型的有益效果是結構簡單，使用時第一伸縮支架機構伸展開用于掛衣服，第二伸縮支架機構伸展開用于支撐于地面，不使用是，收縮第一伸縮支架機構、第二伸縮支架機構；具有收納方便，不占空間、搬移方便的優點。

附圖說明

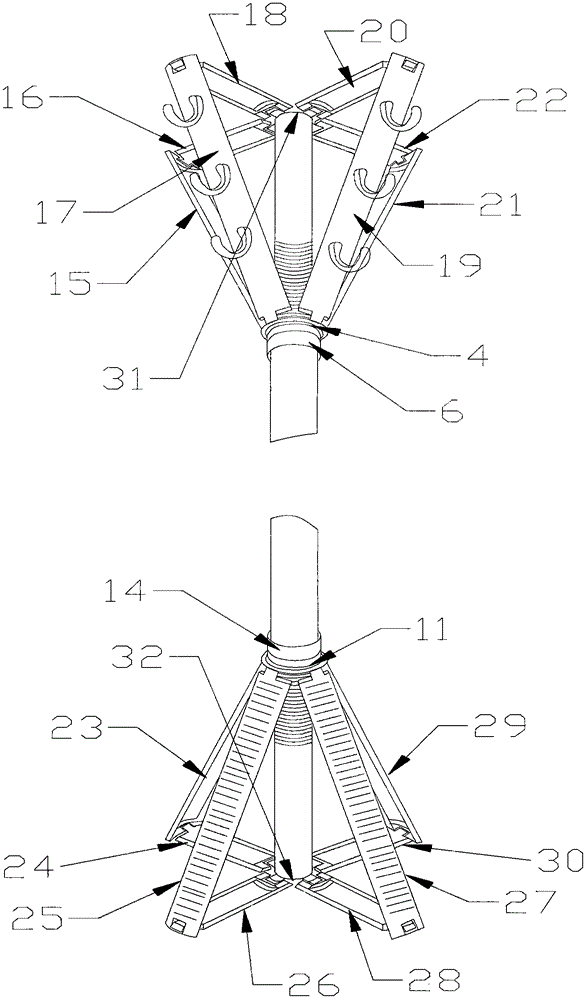

圖1是本實用新型掛衣支撐架的分解結構示意圖；

圖2是本實用新型掛衣支撐架的使用狀態結構示意圖。

具體實施方式

下面結合附圖和實施例，對本實用新型的具體實施方式作進一步詳細描述。以下實施例用于說明本實用新型，但不用來限制本實用新型的范圍。

本實用新型的掛衣支撐架如圖1、2所示，包括上端套件1、設有若干掛鉤2的第一伸縮支架機構3、上滑移套件4、具有內螺紋A 5的上固定套件6、設有外螺紋A 7和外螺紋B 8的支撐桿9、下端套件10、下滑移套件11、第二伸縮支架機構12、具有內螺紋B 13的下固定套件14；所述第一伸縮支架機構包括支板件A 15，所述支板件A與所述支板腳件B 16鉸接連接，所述支板件C 17與所述支板腳件D 18鉸接連接，所述支板件E 19與所述支板腳件F 20鉸接連接，所述支板件G 21與所述支板腳件H 22鉸接連接；所述第二伸縮支架機構包括支板件M 23，所述支板件M與所述支板腳件N 24鉸接連接，所述支板件O 25與所述支板腳件P 26鉸接連接，所述支板件Q 27與所述支板腳件R 28鉸接連接，所述支板件S 29與所述支板腳件T30鉸接連接；所述上端套件設于所述支撐桿的上端部31，所述下端套件設于所述支撐桿的下端部32，所述支撐桿內還依次套設有上滑移套件、上固定套件、下滑移套件、下固定套件；所述支板件A、支板件C、支板件E、支板件G分別與所述上滑移套件鉸接，所述支板腳件B、支板腳件D、支板腳件F、支板腳件H分別與所述上滑移套件鉸接；所述支板件M、支板件O、支板件Q、支板件S分別與所述下滑移套件鉸接，所述支板腳件N、支板腳件P、支板腳件R、支板腳件T分別與所述下滑移套件鉸接；所述內螺紋A與所述外螺紋A相配，所述內螺紋B與所述外螺紋B相配。

為保證掛衣支撐架滑倒，所述支板件M、支板件O、支板件Q、支板件S、支板腳件N、支板腳件P、支板腳件R、支板腳件T上分別設有防滑肋條33。

為保證衣物的掛衣數量，所述掛鉤分別設于所述支板件A、支板件C、支板件E、支板件G上。所述支板件A、支板件C、支板件E、支板件G上的掛鉤設有三個。

本實用新型使用時，第一伸縮支架機構各部件是鉸接的原因，因此向上移動上滑移套件，第一伸縮支架機構便會伸展開，然后通過上固定套件的內螺紋A與所述支撐桿的外螺紋A旋緊相配達到定位上滑移套件的目的；第二伸縮支架機構各部件是鉸接的原因，因此向下移動下滑移套件，第二伸縮支架機構便會伸展開，然后通過下固定套件的內螺紋B與所述支撐桿的外螺紋B旋緊相配達到定位下滑移套件的目的；收納時，分別旋松內螺紋A與外螺紋A，內螺紋B與外螺紋B即可。

本實用新型結構簡單，使用時第一伸縮支架機構伸展開用于掛衣服，第二伸縮支架機構伸展開用于支撐于地面，不使用是，收縮第一伸縮支架機構、第二伸縮支架機構；具有收納方便，不占空間、搬移方便的優點。

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型技術原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
