本實用新型涉及防干燒機構，特別是即熱飲水機的電熱器通電控制機構。

背景技術：

即熱飲水機是一種即按即出熱水，無需用戶等待的飲水機，因其提供熱水便捷高效的優點受到越來越多用戶的青睞。

公告號為CN205066174U的實用新型專利公開了一種“即熱式飲用水加熱裝置”，包括殼體、水泵、平衡水箱、管B、管C、管D、加熱器、水位傳感器、控制電路板、溫控開關、啟動開關和停止開關。

其工作過程如下：操作者按下啟動開關，控制電路板接收啟動信號控制水泵啟動，水源的水經過管D、水泵、管B、平衡腔、管A進入加熱腔，當加熱腔內的水漫過水位傳感器的探頭后，水位傳感器與控制電路板之間的電路接通，控制電路板接收來自水位傳感器的電信號后控制加熱器啟動加熱。由于平衡水箱的本質是連通器，加熱腔與平衡腔處在同一大氣壓下，加熱腔中的水位達到與平衡腔的最高水位等高后，便不再上升，當水沸騰后，翻滾越過加熱腔的最高水位，流入出水腔，通過熱水出口流出。

其中，水位傳感器和控制器組成控制電路，以控制加熱器的通電狀態，水位傳感器檢測是否達到啟動加熱的條件，若達到啟動加熱的條件，由控制器控制加熱器通電加熱。其存在的不足是，水位傳感器長期在高溫狀態下使用易結垢導致靈敏度降低，另外，蒸汽凝結成水滴附著在水位傳感器上形成通路會導致水位傳感器檢測錯誤。并且這種方案涉及電子元件和控制電路，應用成本偏高。

技術實現要素：

本實用新型的目的是克服現有技術的不足，而提供一種即熱飲水機的電熱器通電控制機構。它用于控制電熱器的通電狀態，當排水倉中進水且液面高度達到定值電熱器才能通電，其控制原理穩定可靠，應用成本低，有效保證了電熱器不干燒。

本實用新型的技術方案是：即熱飲水機的電熱器通電控制機構，包括排水倉，排水倉設有進水口和排水口；其還包括浮筒、內磁塊、外磁塊、翹板和微動開關；

浮筒設在排水倉內，其可在水的浮力作用下上浮或下沉；

內磁塊直接或間接連接在浮筒下端，其與浮筒一起上浮的過程中與外磁塊之間的磁力遞減；

微動開關直接或間接固定在排水倉上,并位于排水倉外；

翹板一端活動安裝在微動開關的本體上，另一端為自由端；外磁塊固接在翹板的自由端上；微動開關的觸點位于翹板的下端，翹板通過上抬或下壓使觸點在斷開和閉合之間切換。

本實用新型進一步的技術方案是：排水倉的內壁中設有導向架，導向架上設有供浮筒通過的導向孔，浮筒活動安裝在導向架的導向孔中。

本實用新型再進一步的技術方案是：排水口位于排水倉上端，進水口位于排水倉下端。

本實用新型更進一步的技術方案是：排水倉下端設有帶有閥門的副排水口。

本實用新型進一步的技術方案是：其還包括密封板、密封墊和連接件；

密封板固接在排水倉的內壁上，其上設有漏水孔，其將排水倉的內腔分隔為上腔和下腔,上腔與下腔通過漏水孔連通，進水口位于上腔，排水口位于下腔；

密封墊固定在浮筒的下端，連接件上端與浮筒固接，下端穿過漏水孔與內磁塊固接；

當浮筒受到的浮力小于內磁塊的重力時，密封墊緊貼密封板的上端面并封堵漏水孔；當浮筒受到的浮力大于內磁塊的重力時，浮筒上浮并帶動內磁塊上移，密封墊與密封板脫離。

本實用新型再進一步的技術方案是：排水倉上端設有連通至上腔的次排水口。

本實用新型再進一步的技術方案是：連接件為鋼絲繩或剛性桿。

本實用新型更進一步的技術方案是：內磁塊與外磁塊同磁極相對。

本實用新型與現有技術相比具有如下優點：

1、采用磁力與浮力及重力配合控制即熱飲水機內電熱器的通電狀態，排水倉中進水且液面高度達到定值電熱器才能通電，排水倉中無水或液面高度低于定值的情況下電熱器不通電，控制原理穩定可靠，應用成本低，有效保證了電熱器不干燒。

控制原理：由于平衡水箱的本質是連通器，加熱腔與平衡腔處在同一大氣壓下，則加熱腔與平衡腔的液面等高，而排水倉中的水是從平衡腔漫過來的，排水倉進水則說明加熱倉中待加熱的水已達到最高水位，而電熱器通電條件是排水倉中進水且液面高度達到定值，此時加熱倉中待加熱的水早已達到最高水位，這種控制機制有效保證了電熱器不干燒。

2、排水倉的內壁中設有導向架，導向架上設有供浮筒通過的導向孔，浮筒活動安裝在導向架的導向孔中。浮筒在上浮及下落的過程中受導向架的限制不會跑偏，保證密封墊每次與密封板貼合時都能準確堵住密封板的漏水孔。

以下結合圖和實施例對本實用新型作進一步描述。

附圖說明

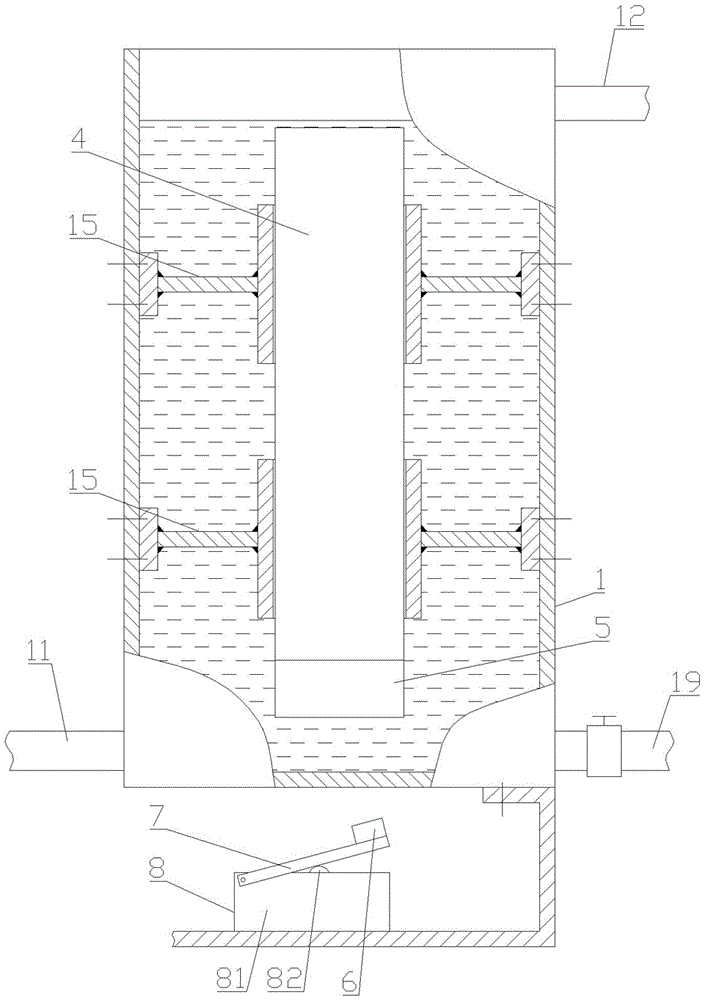

圖1為實施例1在微動開關斷開狀態下的結構示意圖；

圖2為實施例1在微動開關閉合狀態下的結構示意圖；

圖3為與實施例1配合使用的即熱飲水機的結構示意圖；

圖4為實施例2在微動開關斷開狀態下的結構示意圖；

圖5為實施例2在微動開關閉合狀態下的結構示意圖；

圖6為與實施例2配合使用的即熱飲水機的結構示意圖；

圖7為本實用新型中密封板的結構示意圖；

圖8為本實用新型中導向架的結構示意圖。

說明：圖5中箭頭所示為水的流動方向。

具體實施方式

實施例1：

如圖1、2、3、7、8所示，即熱飲水機的電熱器通電控制機構，包括排水倉1、浮筒4、內磁塊5、外磁塊6、翹板7和微動開關8。

排水倉1下端設有進水口11，上端設有排水口12。

浮筒4設在排水倉1內，其可在水的浮力作用下上浮或下沉。

內磁塊5固接在浮筒4下端，其與浮筒4一起上浮的過程中與外磁塊6之間的磁力遞減。

微動開關8間接固定在排水倉1上,并位于排水倉1外。間接固定具體是指，微動開關8固定在殼體10上，殼體10固定在排水倉1下端。

翹板7一端活動安裝在微動開關8的本體81上，另一端為自由端。外磁塊6固接在翹板7的自由端上；微動開關8的觸點82位于翹板7的下端，翹板7通過上抬或下壓使觸點82在斷開和閉合之間切換。

微動開關的觸點即微動開關的開關鍵，其具有斷開和閉合兩種狀態。

優選，排水倉1的內壁中設有導向架15，導向架15上設有供浮筒4通過的導向孔151，浮筒4活動安裝在導向架15的導向孔151中。

優選，排水倉1下端設有帶有閥門的副排水口19。

優選，內磁塊5與外磁塊6同磁極相對。

簡述與實施例1配合的即熱飲水機的結構：

如圖3所示，即熱飲水機包括有平衡水箱、水泵101和電熱器102。平衡水箱內設有排水倉1、平衡腔103、加熱腔104和出水腔105。平衡腔103與加熱腔104通過單向閥106聯通。排水倉1與平衡腔103在下端相互連通。排水倉1、平衡腔103、加熱腔104和出水腔105均處在同一大氣壓下。當加熱倉1的水沸騰時可翻滾越過隔板107進入出水腔105。水泵101進水端與水源連通，水泵101出水端與平衡腔103的內部連通。

排水倉1的排水口12和副排水口19均通過管道與水源連通。

結合即熱飲水機的工作過程簡述實施例1的原理：

如圖3所示，需要熱水時，操作者按下出水鍵(圖中未示出)，水泵101啟動將水源處的水泵入平衡腔103，平衡腔103的水通過單向閥106和進水口11分別進入加熱腔104和排水倉1，排水倉1內液面達到預定高度時，浮筒4受到水的浮力而上浮，同時帶動內磁塊5上移，內、外磁塊之間的距離變遠，外磁塊6受到的斥力減弱，當斥力減弱至不足以保持翹板7下壓的狀態時，翹板7上抬回到初始位，微動開關8的觸點82隨即回到閉合狀態，電熱器102通電。

當排水倉1囤積的水漫過排水口12時，水便通過排水口12排出，避免排水倉1內水滿溢出。排水倉1下端的副排水口19用于排空排水倉1內的水。

不需要熱水時，操作者按下停止鍵(圖中未示出)并打開副排水口19的閥門，水泵101斷電，排水倉1內無水注入，排水倉1內僅存的水通過副排水口19排走。浮筒4和內磁塊5下沉，外磁塊6受到的斥力增大，斥力使翹板7切換到下壓狀態，微動開關8的觸點82切換至斷開狀態，電熱器102斷電。

實施例2：

如圖4、5、6、7、8所示，即熱飲水機的電熱器通電控制機構，包括排水倉1、密封墊3、浮筒4、內磁塊5、外磁塊6、翹板7、微動開關8和連接件9。

排水倉1上端設有進水口11，下端設有排水口12，排水倉1的內壁上設有帶有漏水孔21的密封板2，密封板2將排水倉1的內腔分隔為上腔13和下腔14,上腔13與下腔14通過漏水孔21連通，且進水口11位于上腔13，排水口12位于下腔14。

密封墊3固定在浮筒4的下端，連接件9上端與浮筒4固接，下端穿過漏水孔21與內磁塊5固接。

當浮筒4受到的浮力小于內磁塊5的重力時，密封墊3緊貼密封板2的上端面并封堵漏水孔21。當浮筒4受到的浮力大于內磁塊5的重力時，浮筒4上浮，密封墊3與密封板2脫離，并帶動內磁塊5上移，內磁塊5在上移的過程中與外磁塊6之間的磁力遞減。內磁塊5與外磁塊6同磁極相對。

翹板7一端活動安裝在微動開關8的本體81上，另一端為自由端。外磁塊6固接在翹板7的自由端上。微動開關8的觸點82位于翹板7的下端，翹板7通過上抬或下壓使觸點82在斷開和閉合之間切換。

密封墊3、浮筒4、內磁塊5、外磁塊6和連接件9均位于排水倉1內，微動開關8位于排水倉1外并與排水倉1相對固定，微動開關8和排水倉1均固定在殼體10上，即為相對固定。

微動開關的觸點即微動開關的開關鍵，其具有斷開和閉合兩種狀態。

優選，排水倉1的內壁中設有導向架15，導向架15上設有供浮筒4通過的導向孔151，浮筒4活動安裝在導向架15的導向孔151中。

優選，連接件9為剛性桿。

優選，排水倉1上端設有連通至上腔13的次排水口16。

簡述與實施例2配合使用的即熱飲水機的結構：

如圖6所示，即熱飲水機包括有平衡水箱、水泵101和電熱器102。平衡水箱內設有排水倉1、平衡腔103、加熱腔104和出水腔105，平衡腔103與加熱腔104通過單向閥106聯通。平衡腔103液面達到最高后溢出的水全部流入排水倉1。排水倉1、平衡腔103、加熱腔104和出水腔105均處在同一大氣壓下。當加熱倉1的水沸騰后翻滾越過隔板107進入出水腔105。水泵101進水端與水源連通，水泵101排水端與平衡腔103下端的進水口連通。

排水倉1的排水口12和次排水口16均通過管道與水源連通。

結合即熱飲水機的工作過程簡述實施例2的原理：

需要熱水時，操作者按下啟動鍵(圖中未示出)，水泵101啟動將水源處的水泵入平衡腔103，平衡腔103的水通過單向閥106進入加熱腔104，平衡腔103水滿后，水自動溢出到排水倉1。當排水倉1內液面達到預定高度時，浮筒4連同內磁塊5一起上浮，內、外磁塊之間的距離變遠，外磁塊6受到的斥力減弱，當斥力減弱至不足以保持翹板7下壓的狀態時，翹板7上抬回到初始位，微動開關8的觸點82隨即回到閉合狀態，電熱器102通電。

在浮筒4上浮的同時，密封墊3與密封板2脫離，排水倉1上腔13的水通過密封板2的漏水孔21落入排水倉1下腔14，再通過排水口12排走。同時，平衡腔103溢出的水不間斷的從排水倉1的進水口11補充進入排水倉1的上腔13。

為使保持電熱器102持續通電，設定水泵101的泵出流量使上腔13單位時間內的進水量大于上腔13單位時間內的排水量，這樣上腔13的液面就會逐漸抬升，當上腔13囤積的水漫過次排水口16后，上腔13的一部分水通過次排水口16排放走，避免排水倉1內水滿溢出。

不需要熱水時，操作者按下停止鍵(圖中未示出)，水泵101斷電，排水倉1上腔13便無水注入，上腔13的水通過漏水孔21全部排入下腔14，再通過排水口12排走。此時，浮筒4和密封墊3在內磁塊5的重力作用下緊貼密封板2的上端面，內、外磁塊之間的距離最短，外磁塊6受到的斥力最強，斥力使翹板7切換到下壓狀態，微動開關8的觸點82隨即切換至斷開狀態，電熱器102斷電。
