本實用新型涉及門板結構，特別是涉及一種防開裂門板結構。

背景技術：

現有的室內門由門扇和門套構成，其門扇是一個有一定厚度的矩形板狀體，所述的門扇包括四周的邊框和池板，四周的邊框也叫邊防或門邊，門邊之間結合是通過榫卯結構和粘結劑進行固定連接，在長久使用后隨著門邊應力的變化門邊其榫卯結構處容易出現開裂，造成門板的整體變形，導致門板使用壽命受到影響。

技術實現要素：

針對上述情況，為克服現有技術之缺陷，本實用新型之目的就是提供一種防開裂門板結構，目的在于解決其門邊結合處榫卯結構容易出現開裂，導致門板變形的問題。

其技術方案是，包括門邊，和位于門邊內的池板，所述的門邊包括兩相對平行豎直放置的門挺，兩門挺的上端的之間連接有上冒，兩門挺的中部之間連接有鎖冒，兩邊梃和上冒、下冒圍設成池板安裝空間，所述的池板安裝空間被鎖冒隔設成上部安裝空間和下部安裝空間，所述上部安裝空間和下部安裝空間的內側面上分別向內開設內凹的榫眼，所述池板的四邊沿處設有與榫眼相配合形成插接固定的榫頭，所述的榫頭上套接有長條形的壓邊，壓邊的中部設有與榫頭穿插配合的固定孔，所述的榫頭穿過固定孔并與榫眼配合，所述的壓邊與池板安裝空間對應處設有卡口，所述的卡口寬度與門挺、上冒、鎖冒、下冒的厚度相等形成壓邊通過卡口扣接在門挺、上冒、鎖冒、下冒的結構，門挺與上冒、鎖冒、下冒相對處設有圓柱形插孔，與該圓柱形插孔相對的上冒、鎖冒、下冒處設有與該插孔形成插接的插頭，所述的插頭包括外徑與插孔內徑相同的大直徑段，所述大直徑段向外延伸設有小直徑段，小直徑段與大直徑段相接處設有斜坡段，所述的小直徑段上套接有膨脹套，所述的膨脹套包括膨脹絲，所述的膨脹絲有多個且間隔沿小直徑段外周面環形分布，膨脹絲端部超出小直徑段的端部，膨脹絲的厚度近似等于小直徑端與大直徑段的半徑差，形成插頭沿插孔進入時膨脹絲受插孔底部阻擋進而沿斜坡段滑升與插孔鎖緊的結構。

所述的膨脹絲與小直徑段配合處設有一環形帶，各膨脹絲分別固定在環形帶，所述的環形帶上設有一縫隙，所述的膨脹絲與環形帶一體成型，各膨脹絲的外表面上設有多個尖端，所述的膨脹絲、環形帶、尖端由彈性金屬材質制成。

所述的榫眼與壓邊卡口對應處設有一頂緊楔，所述的頂緊楔插接在榫眼的外邊框處并滑動連接，頂緊楔下端與榫頭接觸，頂緊楔上端與卡口內側面接觸，且榫頭與頂緊楔接觸處設有斜坡，形成榫頭向榫眼內插接時頂緊楔在斜坡作用下頂緊卡口內側面的結構。

本實用新型結構簡單，成本低廉可利用插接時的力實現鎖緊，防止門邊在使用一段時間后出現松動開裂，有效延長了門板的使用壽命。

附圖說明

圖1為本實用新型實施例一的使用示意圖。

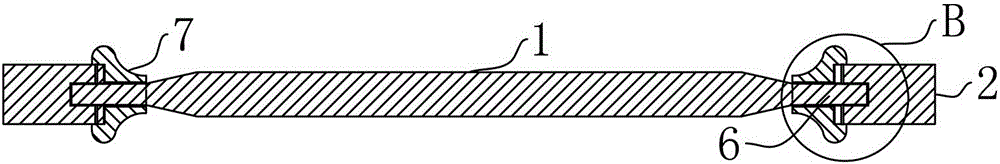

圖2為圖1中A-A的剖面示意圖。

圖3為圖2中B部分的放大示意圖。

圖4為門挺與上冒間配合示意圖。

圖5為圖4中C部分的放大示意圖。

具體實施方式

以下結合附圖對本實用新型的具體實施方式作進一步詳細的說明。

實施例一：如圖1至圖5所示，一種防開裂門板結構，包括門邊，和位于門邊內的池板1，所述的門邊包括兩相對平行豎直放置的門挺2，兩門挺2的上端的之間連接有上冒3，兩門挺2的中部之間連接有鎖冒4，兩邊梃和上冒3、下冒16圍設成池板1安裝空間，所述的池板1安裝空間被鎖冒4隔設成上部安裝空間和下部安裝空間，所述上部安裝空間和下部安裝空間的內側面上分別向內開設內凹的榫眼5，所述池板1的四邊沿處設有與榫眼5相配合形成插接固定的榫頭6，所述的榫頭6上套接有長條形的壓邊7，壓邊7的中部設有與榫頭6穿插配合的固定孔8，所述的榫頭6穿過固定孔8并與榫眼5配合，所述的壓邊7與池板1安裝空間對應處設有卡口9，所述的卡口9寬度與門挺2、上冒3、鎖冒4、下冒16的厚度相等形成壓邊7通過卡口9扣接在門挺2、上冒3、鎖冒4、下冒16的結構，門挺2與上冒3、鎖冒4、下冒16相對處設有圓柱形插孔10，與該圓柱形插孔10相對的上冒3、鎖冒4、下冒16處設有與該插孔10形成插接的插頭11，所述的插頭11包括外徑與插孔10內徑相同的大直徑段11a，所述大直徑段11a向外延伸設有小直徑段11b，小直徑段11b與大直徑段11a相接處設有斜坡段11c，所述的小直徑段11b上套接有膨脹套12，所述的膨脹套12包括膨脹絲12a，所述的膨脹絲12a有多個且間隔沿小直徑段11b外周面環形分布，膨脹絲12a端部超出小直徑段11b的端部，膨脹絲12a的厚度近似等于小直徑端與大直徑段11a的半徑差，形成插頭11沿插孔10進入時膨脹絲12a受插孔10底部阻擋進而沿斜坡段11c滑升與插孔10鎖緊的結構，所述的膨脹絲12a與小直徑段11b配合處設有一環形帶12b，各膨脹絲12a分別固定在環形帶12b，所述的環形帶12b上設有一縫隙13，所述的膨脹絲12a與環形帶12b一體成型，各膨脹絲12a的外表面上設有多個尖端14，所述的膨脹絲12a、環形帶12b、尖端14由彈性金屬材質制成。

本實用新型在具體使用時，首先將池板1的榫頭6插接壓邊7的固定孔8內，此時池板1的榫頭6的端部穿過固定孔8并露出，在各榫眼5處插接頂緊楔15，然后將露出的榫頭6插入榫眼5，此時壓邊7的卡口9與門挺2相接，此時極大池板1使得榫頭6進一步深入榫眼5，隨著榫頭6的進入頂緊楔15不斷上升頂緊卡口9，另榫頭6與榫眼5和固定孔8也進一步固定；當安裝上冒3、鎖冒4和下冒16時，首先將環形帶12b包裹在小直徑段11b，此時膨脹絲12a的端部超出小直徑的端部，包裹完成后膨脹絲12a的厚度與尖端14高度略與大直徑段11a的外周面相齊平，形成當插頭11插入插孔10時膨脹絲12a及其尖端14不與插孔10內表面接觸的結構，當膨脹絲12a端部與插孔10底部接觸后插頭11進一步進入插孔10時，環形帶12b隨斜坡段11c上升而膨脹絲12a膨脹尖端14與插孔10內表面接觸的結構，由于尖端14為金屬結構，所以可形成膨脹絲12a部分嵌入插孔10內表面的結構，形成插頭11與插孔10鎖緊的結構。

本實用新型結構簡單，成本低廉可利用插接時的力實現鎖緊，防止門邊在使用一段時間后出現松動開裂，有效延長了門板的使用壽命。
