本實用新型涉及一種爬梯，尤其涉及一種雙層床折疊式爬梯。

背景技術：

目前許多學校或者集體宿舍中的床為雙層床，而雙層床需要設置爬梯，目前的爬梯是為豎直式焊接在床架上，或者是爬梯與床架呈一定角度，而爬梯為豎直式不便于人爬上床架的上側，而爬梯與床架呈一定角度會占用宿舍膠帶的空間，并且容易造成人與爬梯磕碰，鑒于以上缺陷，實有必要設計一種雙層床折疊式爬梯。

技術實現要素：

本實用新型所要解決的技術問題在于：提供一種雙層床折疊式爬梯，來解決目前的雙層床架爬梯為豎直式不便于人爬上上層和爬梯與床架呈一角度而占用空間的問題。

為解決上述技術問題，本實用新型的技術方案是：一種雙層床折疊式爬梯，包括床架、第一滑軌、第二滑軌、爬梯、固定孔、插銷、彈簧，所述的第一滑軌位于床架前端，所述的第一滑軌與床架焊接相連，所述的第二滑軌位于床架前端，所述的第二滑軌與床架焊接相連，所述的爬梯位于第一滑軌與第二滑軌之間，所述的爬梯與第一滑軌和第二滑軌滑配相連，所述的固定孔數量至少兩個，所述的固定孔位于第一滑軌內部，所述的插銷貫穿第一滑軌和爬梯，所述的彈簧貫穿于插銷，且所述的彈簧位于爬梯內部，所述的彈簧與插銷和爬梯滑配相連。

進一步，所述的爬梯底端還設有橡膠墊，所述的橡膠墊與爬梯膠連相連。

進一步，所述的插銷上端還設有限位塊，所述的限位塊與插銷一體相連。

與現有技術相比，該雙層床折疊式爬梯，在需要爬上床架上層或者從上層爬下來時，可將插銷從固定孔中拔出，再將爬梯打開，使得爬梯與床架呈一定角度，并且在彈簧的作用下，推動插銷插入到下端的固定孔中，從而達到將爬梯固定在第一滑軌中，因此便于人爬上床架的上層，或者從床架的上層爬下，待不使用時爬梯時，可將插銷從下端的固定孔拔出，再將爬梯貼合到床架上，并通過彈簧推動插銷插入到上端的固定孔中，達到將爬梯固定在床架上，因此使得爬梯不占用空間，并且避免了人員磕碰到爬梯上。

附圖說明

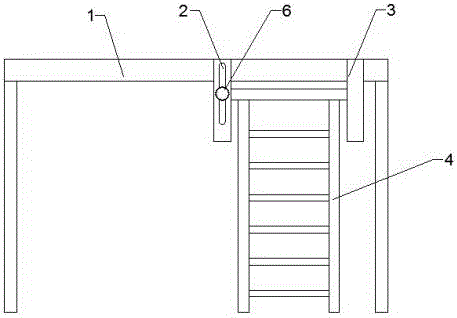

圖1是雙層床折疊式爬梯的主視圖

圖2是雙層床折疊式爬梯的展開左視圖

圖3是第一滑軌的剖視圖

床架1、第一滑軌2、第二滑軌3、爬梯4、固定孔5、插銷6、彈簧7、橡膠墊401、限位塊601

如下具體實施方式將結合上述附圖進一步說明。

具體實施方式

在下文中，闡述了多種特定細節，以便提供對構成所描述實施例基礎的概念的透徹理解。然而，對本領域的技術人員來說，很顯然所描述的實施例可以在沒有這些特定細節中的一些或者全部的情況下來實踐。在其他情況下，沒有具體描述眾所周知的處理步驟。

如圖1、圖2、圖3所示，一種雙層床折疊式爬梯，包括床架1、第一滑軌2、第二滑軌3、爬梯4、固定孔5、插銷6、彈簧7、橡膠墊401、限位塊601，所述的第一滑軌2位于床架1前端，所述的第一滑軌2與床架1焊接相連，所述的第二滑軌3位于床架1前端，所述的第二滑軌3與床架1焊接相連，所述的爬梯4位于第一滑軌2與第二滑軌3之間，所述的爬梯4與第一滑軌2和第二滑軌3滑配相連，所述的固定孔5數量至少兩個，所述的固定孔5位于第一滑軌2內部，所述的插銷6貫穿第一滑軌2和爬梯4，所述的彈簧7貫穿于插銷6，且所述的彈簧7位于爬梯4內部，所述的彈簧7與插銷6和爬梯4滑配相連，所述的爬梯4底端還設有橡膠墊401，所述的橡膠墊401與爬梯4膠連相連，所述的插銷6上端還設有限位塊601，所述的限位塊601與插銷6一體相連，該雙層床折疊式爬梯，在需要爬上床架1上層或者從上層爬下來時，可將插銷6從固定孔5中拔出，再將爬梯4打開，使得爬梯4與床架1呈一定角度，并且在7彈簧的作用下，推動插銷6插入到下端的固定孔5中，從而達到將爬梯4固定在第一滑軌2中，因此便于人爬上床架1的上層，或者從床架1的上層爬下，待不使用時爬梯時，可將插銷6從下端的固定孔5拔出，再將爬梯4貼合到床架1上，并通過彈簧7推動插銷6插入到上端的固定孔5中，達到將爬梯4固定在床架1上，因此使得爬梯4不占用空間，并且避免了人員磕碰到爬梯上，其中第一滑軌2和第二滑軌3是對床架4起到導向和限位作用，橡膠墊401是增加爬梯4的摩擦力，有效防止爬梯4滑動，從而達到對人起到保護作用，限位塊601是對插銷6起到限位作用，且便于將插銷6從固定孔5中拔出。

本實用新型不局限于上述具體的實施方式，本領域的普通技術人員從上述構思出發，不經過創造性的勞動，所做出的種種變換，均落在本實用新型的保護范圍之內。
