本實用新型涉及一種爬梯，尤其涉及一種可折疊床架爬梯。

背景技術：

目前許多集體宿舍中的床都是雙層床，而雙層床需要設置爬梯，傳統的爬梯是采用簡單的鋼管與床架豎直焊接而成，因此不便于人爬上床的上層，并且傳統的爬梯中的橫桿為圓管，因此人在爬爬梯時，容易造成腳部滑落，從而造成意外事故發生，鑒于以上缺陷，實有必要設計一種可折疊床架爬梯。

技術實現要素：

本實用新型所要解決的技術問題在于：提供一種可折疊床架爬梯，來解決目前雙層床爬梯不便于人攀爬和人在攀爬時容易造成腳部滑落的問題。

為解決上述技術問題，本實用新型的技術方案是：一種可折疊床架爬梯，包括床架，還包括固定桿、活動桿、折疊板，所述的固定桿數量為兩件，所述的固定桿分布于床架前端，所述的固定桿與床架螺紋相連，所述的活動桿數量為兩件，所述的活動桿位于固定桿前側，所述的折疊板數量為若干件，所述的折疊板均勻分布于固定桿與活動桿之間，所述的折疊板包含了第一墊板、第二墊板、鉸鏈，所述的第一墊板位于兩固定桿之間，所述的第一墊板與固定桿轉動相連，所述的第二墊板位于兩活動桿之間，所述的第二墊板與活動桿轉動相連，所述的鉸鏈位于第一墊板和第二墊板之間，所述的鉸鏈與第一墊板和第二墊板螺紋相連。

進一步，所述的折疊板上端還設有膠墊，所述的膠墊與折疊板膠連相連。

進一步，所述的活動桿內部還設有磁鐵，所述的磁鐵與活動桿緊配相連。

進一步，所述的固定桿內部還設有鐵塊，所述的鐵塊與固定桿緊配相連。

與現有技術相比，該可折疊床架爬梯，在需要爬上床的上層時，可將活動桿往外拉出，在將活動桿拉出時，會帶動折疊板中第二墊板轉動，并且在鉸鏈的作用下會拉動第一墊板跟隨著轉動，使得第一墊板和第二墊板相互展開、平攤，因此人在攀爬踩在折疊板上時，增加的腳部的接觸面積，不僅便于攀爬，并且增大摩擦力，可有效防止腳部滑落，避免了意外事故的發生。

附圖說明

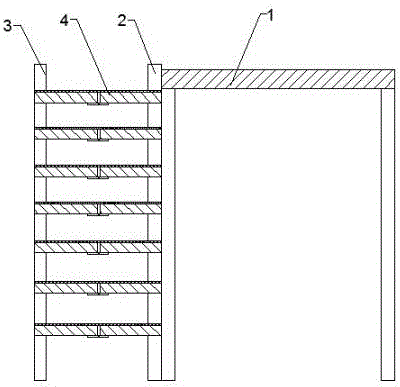

圖1是可折疊床架爬梯的主視圖

圖2是折疊板的主視圖

圖3是折疊板的剖視圖

床架1、固定桿2、活動桿3、折疊板4、第一墊板5、第二墊板6、鉸鏈7、貼塊201、磁鐵301、膠墊401

如下具體實施方式將結合上述附圖進一步說明。

具體實施方式

在下文中，闡述了多種特定細節，以便提供對構成所描述實施例基礎的概念的透徹理解。然而，對本領域的技術人員來說，很顯然所描述的實施例可以在沒有這些特定細節中的一些或者全部的情況下來實踐。在其他情況下，沒有具體描述眾所周知的處理步驟。

如圖1、圖2、圖3所示，一種可折疊床架爬梯，包括床架1、固定桿2、活動桿3、折疊板4、第一墊板5、第二墊板6、鉸鏈7、貼塊201、磁鐵301、膠墊401，所述的固定桿2數量為兩件，所述的固定桿2分布于床架1前端，所述的固定桿2與床架1螺紋相連，所述的活動桿3數量為兩件，所述的活動桿3位于固定桿2前側，所述的折疊板4數量為若干件，所述的折疊板4均勻分布于固定桿2與活動桿3之間，所述的折疊板4包含了第一墊板5、第二墊板6、鉸鏈7，所述的第一墊板5位于兩固定桿2之間，所述的第一墊板5與固定桿2轉動相連，所述的第二墊板6位于兩活動桿3之間，所述的第二墊板6與活動桿3轉動相連，所述的鉸鏈7位于第一墊板5和第二墊板6之間，所述的鉸鏈7與第一墊板5和第二墊板6螺紋相連，所述的折疊板4上端還設有膠墊401，所述的膠墊401與折疊板4膠連相連，所述的活動桿3內部還設有磁鐵301，所述的磁鐵301與活動桿3緊配相連，所述的固定桿2內部還設有鐵塊201，所述的鐵塊201與固定桿2緊配相連，該可折疊床架爬梯，在需要爬上床的上層時，可將活動桿3往外拉出，在將活動桿3拉出時，會帶動折疊板4中第二墊板6轉動，并且在鉸鏈7的作用下會拉動第一墊板5跟隨著轉動，使得第一墊板5和第二墊板6相互展開、平攤，因此人在攀爬踩在折疊板4上時，增加的腳部的接觸面積，不僅便于攀爬，并且增大摩擦力，可有效防止腳部滑落，避免了意外事故的發生，其中膠墊401是增加折疊板4的摩擦力，從而可進一步防止人體腳部從折疊板4上滑落，在該爬梯處于收縮狀態時，可通過磁鐵301吸附在鐵塊201是，從而達到活動桿3固定在固定桿2上，可放在活動桿3滑動。

本實用新型不局限于上述具體的實施方式，本領域的普通技術人員從上述構思出發，不經過創造性的勞動，所做出的種種變換，均落在本實用新型的保護范圍之內。
