本實用新型涉及建筑裝飾技術領域，尤其涉及一種防護欄板結構。

背景技術：

防護欄板在建筑物及公共場所中的應用非常普及，因此在國家規范和行業規范中都明確規定了門窗、幕墻等所使用防護欄板的防護要求。

現有的防護欄桿多為獨立結構，框架結構由較大的立桿和扶手來實現，然而，這種技術的防護欄板安裝到門窗或者幕墻的內側或外側都會對門窗的采光造成很大的遮擋，造成很大空間浪費，不能滿足對建筑簡潔要求，同時也不能滿足對建筑審美要求。因此，如何將門窗和幕墻的安全防護及簡潔美觀效果進行結合，成為目前建筑行業的命題。

技術實現要素：

有鑒于此，本實用新型提出了一種穩固且簡潔的防護欄板結構以解決上述技術問題。

為了達到上述目的，本實用新型所采用的技術方案為：

一種防護欄板結構，包括：兩個限位導桿、第一立柱、第二立柱、欄板，兩個支撐蓋板；

其中，兩個所述限位導桿安裝于建筑框架上，所述第一立柱包括與所述限位導桿配合卡接的第一卡槽、以及設置于與所述第二立柱相對側面的第二卡槽，所述第二立柱包括與所述限位導桿配合卡接的第三卡槽、以及設置于與所述第一立柱相對側面的第四卡槽，兩個所述支撐蓋板分別固定于所述第一立柱和所述第二立柱的下端面，所述欄板分別與所述第二卡槽和所述第四卡槽卡配且通 過所述支撐蓋板的支撐裝配在所述第一立柱和所述立柱之間。

本實用新型防護欄板結構的進一步改進在于，所述限位導桿包括導桿本體、以及設置所述導桿本體下方的限位塊；其中，在所述第一立柱或所述第二立柱卡配于所述限位導桿時，所述限位塊用以限制所述第一立柱或所述第二立柱在與所述導桿裝配方向的移動。

本實用新型防護欄板結構的進一步改進在于，所述第一卡槽和所述第三卡槽的軸向截面形狀分別與對應裝配的所述導桿本體的軸向形狀相匹配。

本實用新型防護欄板結構的進一步改進在于

固定于所述第一立柱的所述支撐蓋板封堵于所述第二卡槽的下端面且具有收容所述導桿本體的凹槽；

固定于所述第二立柱的所述支撐蓋板封堵于所述第四卡槽的下端面且具有收容所述導桿本體的凹槽。

本實用新型防護欄板結構的進一步改進在于，所述第一立柱和所述第二立柱上還分別設置有鎖緊結構件；

其中，在所述第一立柱與對應的所述限位導桿裝配后，通過鎖緊所述鎖緊結構件，以使所述第一立柱固定于與其對應的所述限位導桿；

在所述第二立柱與對應的所述限位導桿裝配后，通過鎖緊所述鎖緊結構件，以使所述第二立柱固定于與其對應的所述限位導桿。

本實用新型防護欄板結構的進一步改進在于，所述防護欄板結構還包括分別裝配于所述第二卡槽內與所述欄板之間和所述第四卡槽與所述欄板之間的膠條。

本實用新型防護欄板結構的進一步改進在于，所述防護欄板結構還包括覆蓋于所述欄板頂面的扶手。

本實用新型防護欄板結構的進一步改進在于，所述防護欄板還包括分別安裝于所述第一立柱頂端和所述第二立柱頂端的裝飾蓋板；

其中，安裝于所述第一立柱的所述裝飾蓋板封堵于所述第一卡槽和所述第二卡槽的上端面；安裝于所述第二立柱的所述裝飾蓋板封堵于所述第三卡槽和 第四卡槽的上端面。

本實用新型防護欄板結構的進一步改進在于，所述欄板可以為玻璃欄板、金屬欄板、或者塑料欄板。

本實用新型的實施例提供的技術方案可以包括以下有益效果：本實用新型設計了一種結構簡單的防護欄板結構，該防護欄板結構占用采光區域空間較小，可以依附于建筑框架，具有簡潔、安裝方便等優點，且安裝完成后穩定性好，安全性高。

應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本實用新型。

附圖說明

此處的附圖被并入說明書中并構成本說明書的一部分，示出了符合本公開的實施例，并與說明書一起用于解釋本公開的原理。

圖1為本實用新型防護欄板結構的分解結構示意圖；

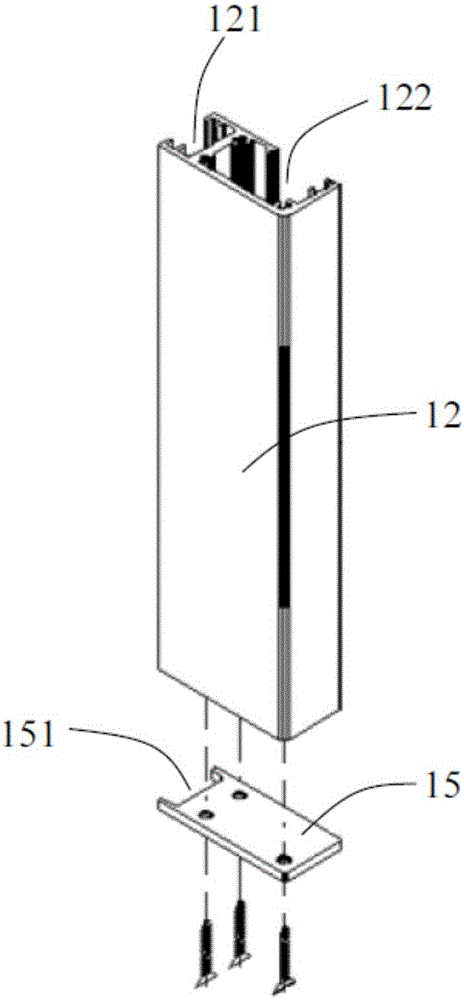

圖2為本實用新型防護欄板結構中第一立柱與支撐蓋板的裝配示意圖；

圖3為本實用新型防護欄板結構中第二立柱與限位導桿的裝配剖面圖；

圖4為本實用新型防護欄板結構的一實施例的剖面示意圖；

圖5為本實用新型防護欄板結構的又一實施例的剖面示意圖。

具體實施方式

以下將結合附圖所示的具體實施方式對本實用新型進行詳細描述。但這些實施方式并不限制本實用新型，本領域的普通技術人員根據這些實施方式所做出的結構、方法、或功能上的變換均包含在本實用新型的保護范圍內。

在本實用新型使用的術語是僅僅出于描述特定實施例的目的，而非旨在限制本實用新型。在本實用新型和所附權利要求書中所使用的單數形式的“一種”、“所述”和“該”也旨在包括多數形式，除非上下文清楚地表示其他含義。還應當理解，本文中使用的術語“和/或”是指并包含一個或多個相關聯的列出項 目的任何或所有可能組合。

應當理解，盡管在本實用新型可能采用術語第一、第二等來描述各種結構，但這些結構不應限于這些術語。這些術語僅用來將同一類型的結構彼此區分開。例如，在不脫離本實用新型范圍的情況下，第一立柱也可以被稱為第二立柱，類似地，第二立柱也可以被稱為第一立柱，取決于語境。

如圖1所示，圖1為本實用新型防護欄板結構的分解結構示意圖。本實用新型的防護欄板結構100，結構簡單、便于安裝，而且不會占用較多的采光空間，符合現代對建筑審美及對建筑簡潔效果的要求。

如圖1至圖5所示，其中，圖4和圖5是欄板根據用戶需求所設置位置不同的兩個實施例，本實用新型的防護欄板結構100包括：兩個限位導桿11、第一立柱12、第二立柱13、欄板14，兩個支撐蓋板15。其中，兩個限位導桿11安裝于建筑框架20上，具體的，該限位導桿11可以相對平行地安裝在建筑框架20的側面，從而避免占用采光空間，兩個限位導桿11的間距根據對欄板14寬度需求而設。另外，該限位導桿11還可以安裝在現有門窗或幕墻的框架上，以使本實用新型的防護欄板結構100所適用條件更廣。可選地，在本實用新型中，該限位導桿11通過連接件21預先固定連接在建筑框架20上，該連接件21可以為螺釘、鉚釘、膨脹螺釘等。

第一立柱12包括與限位導桿11配合卡接的第一卡槽121、以及設置于與第二立柱13相對側面的第二卡槽122，第二立柱13包括與限位導桿11配合卡接的第三卡槽131、以及設置于與第一立柱12相對側面的第四卡槽132。

兩個支撐蓋板15分別固定于第一立柱12和第二立柱13的下端面，其中，固定于第一立柱12的支撐蓋板15封堵于第二卡槽122的下端面，相對應地，固定于第二立柱13的支撐蓋板15封堵于第四卡槽132的下端面。本實用新型的欄板14分別與第二卡槽122和第四卡槽132卡配且通過支撐蓋板15的支撐，裝配在第一立柱12和第二立柱13之間。該支撐蓋板15封堵第二卡槽122或第四卡槽132的目的即為了支撐欄板14，以將欄板14限制卡配在第一立柱12和第二立柱13內。本實用新型的實施例中，該支撐蓋板15可以通過螺釘、鉚釘、 焊接等方式固定在立柱的下端面，也可以與立柱一體成型制成。

進一步地，該限位導桿11包括導桿本體111、以及設置導桿本體111下方的限位塊112。其中，在第一立柱12或第二立柱13卡配于限位導桿11時，該限位塊112用以限制第一立柱12或第二立柱13在與導桿本體111裝配方向的移動。在本實用新型的實施例中，第一卡槽121和第三卡槽131的軸向截面形狀分別與對應裝配的導桿本體111的軸向截面形狀相匹配，從而便于第一立柱12和第二立柱13與限位導桿11的裝配，其中，該導桿本體111的兩側至少包括一個凹形結構以與第一卡槽121或第三卡槽131配合限位。具體地，第一立柱12通過第一卡槽121與導桿本體111配合以限制第一立柱12在導桿本體111上沿第一立柱12與限位導桿11的裝配方向滑行，進一步地，再通過限位塊112的配合，以使當第一立柱12抵持到該限位塊112時，完成第一立柱12與限位導桿11的裝配。相應地，第二立柱13通過第三卡槽131與導桿本體111配合以限制第二立柱13在導桿本體111上沿第二立柱13與所述限位導桿11的裝配方向滑行，再通過限位塊112的配合，以使當第二立柱13抵持到該限位塊112時，完成第二立柱13與限位導桿11的裝配。

可選的，本實用新型的限位塊112可以通過螺釘固定在建筑框架20上，位于導桿本體111的下方。當然，也可以與導桿本體111一體成型設置，該限位塊112凸出建筑框架20表面的尺寸大于導桿本體111凸出建筑框架20的尺寸。該限位塊112的橫截面面積大于第一卡槽121及第三卡槽131的橫截面面積，從而可以起到限制該第一立柱12和第二立柱13的作用。

在本實用新型中，支撐蓋板15還具有收容導桿本體111的凹槽151，如此設置以使該支撐蓋板15在具有支撐欄板14作用的同時，不會影響第一立柱12或第二立柱13裝配于限位導桿11上。可選的，本實用新型的欄板14可以為玻璃欄板、金屬欄板、或者塑料欄板等，具體地，該金屬欄板可以為鋁板或者鋼板等。該欄板14的顏色可以根據用戶需求選用，在本實用新型的實施例中，可用于裝飾、采光的板材均可適用，在此并不限定于上述舉例。

如圖1和圖3所示，進一步地，為了保證第一立柱12和第二立柱13與對 應的限位導桿11裝配的可靠性，第一立柱12和第二立柱13上還分別設置有鎖緊結構件123，該鎖緊結構件123分別限定在第一立柱12和第二立柱13上，與對應的限位導桿11相對設置。其中，在第一立柱12與對應的限位導桿11裝配后，通過鎖緊鎖緊結構件123，以使第一立柱12固定于與其對應的限位導桿11；相對應地，在第二立柱13與對應的限位導桿11裝配后，通過鎖緊鎖緊結構件123，以使第二立柱13固定于與其對應的限位導桿11。該鎖緊結構件123可以為位于第一立柱12和第二立柱13的鎖定頭螺釘。另外，第一立柱12和第二立柱13上還可以分別設置有與欄板14相對設置的頂緊件(未圖示)，用于在欄板14完成裝配于第一立柱12和第二立柱13后，鎖緊該頂緊件，以使頂緊件抵持于欄板14上，從而可以進一步地將欄板14固定在第一立柱12和第二立柱13上。

優選地，本實用新型的防護欄板結構100還包括分別裝配于第二卡槽122內與欄板14之間和第四卡槽132與欄板14之間的膠條18。第二卡槽122和第四卡槽132內包括與膠條18配合卡配的凹槽，用以固定該膠條18。具體地，第二卡槽122及第四卡槽132與欄板14配合夾持的兩側壁上分別固定有膠條18，從而在欄板14卡配于第二卡槽122和第四卡槽132時，通過膠條抵持于欄板14上，如此設置可以有利于保護欄板14，并且可以避免欄板14在第二卡槽122和第四卡槽132內沿垂直于欄板14的方向活動。在本實用新型的又一實施例中，也可以在欄板14裝配在第一立柱12和第二立柱13后在第二卡槽122和第四卡槽132內分別涂膠以固定該欄板14。

防護欄板結構100還包括覆蓋于欄板14頂面的扶手16，該扶手16不僅可以起到保護用戶的作用，避免用戶接觸欄板14邊角時劃傷，而且可以起到裝飾的作用。進一步地，防護欄板14還包括分別安裝于第一立柱12頂端和第二立柱13頂端的裝飾蓋板17。其中，安裝于第一立柱12的裝飾蓋板17封堵于第一卡槽121和第二卡槽122的上端面；安裝于第二立柱13的裝飾蓋板17封堵于第三卡槽131和第四卡槽132的上端面。該扶手16兩端可被裝飾蓋板17封蓋于裝飾蓋板17與第一立柱12之間和裝飾蓋板17與第二立柱13之間。該裝飾 蓋板17可以通過螺釘或者鉚釘等固定在第一立柱12或第二立柱13上，通過裝飾蓋板17以使欄板14被封閉在第一立柱12和第二立柱13內，從而使該防護欄板結構100構成一個整體結構。

在本實用新型中，該防護欄板結構100安裝方法如下：在進行準備工作時，將支撐蓋板15分別對應地通過螺釘裝配在第一立柱12的下端面和第二立柱13的下端面，其中，本實施例中連接部分均以螺釘為例介紹。裝配該防護欄板結構100時，預先將兩個限位導桿11分別安裝于建筑框架20上，包括安裝導桿本體111及限位塊112；然后將第一立柱12與對應的限位導桿11配合卡接，具體地，將第一立柱12的第一卡槽121的下端面對應于導桿本體111的上端配合卡配，當導桿本體111卡配入第一卡槽121后，使該第一立柱12向下運動，以使導桿本體111逐漸卡配入第一卡槽121內，直至該第一立柱12抵持于限位塊112為止，而后通過借助工具調節鎖緊結構件123，以使該鎖緊結構件123固定于導桿本體111，從而進一步加強第一立柱12固定于對應限位導桿11，如此便完成了第一立柱12與限位導桿11的裝配。緊接著，進行第二立柱13與相對應的限位導桿11配合裝配，裝配方式和第一立柱12的裝配方式相同，在此就不再贅述；待第一立柱12和第二立柱13安裝完成后，將欄板14卡配入第一立柱12的第二卡槽122和第二立柱13的第四卡槽132的上端槽口，而后沿第二卡槽122和第四卡槽132滑入，在該欄板14抵觸到支撐蓋板15后形成定位，再接著將扶手16覆蓋欄板14的頂面，完成上述步驟后，最后將兩個裝飾蓋板17通過螺釘對應地固定在第一立柱12和第二立柱13的頂端，該扶手16也通過裝飾蓋板17進行限位固定，如此便完成了整個防護欄板結構100的裝配。

通過以上描述可以看出，本實用新型所設計的防護欄板結構占用采光區域空間較小，可以依附于建筑框架，具有簡潔、安裝方便等優點，且安裝完成后穩定性好，安全性高。

本領域技術人員在考慮說明書及實踐這里公開的實用新型后，將容易想到本實用新型的其它實施方案。本申請旨在涵蓋本實用新型的任何變型、用途或者適應性變化，這些變型、用途或者適應性變化遵循本實用新型的一般性原理 并包括本實用新型未公開的本技術領域中的公知常識或慣用技術手段。說明書和實施例僅被視為示例性的，本實用新型的真正范圍和精神由本申請的權利要求指出。

應當理解的是，本實用新型并不局限于上面已經描述并在附圖中示出的精確結構，并且可以在不脫離其范圍進行各種修改和改變。本實用新型的范圍僅由所附的權利要求來限制。
