本實用新型屬于門窗設備領域，尤其涉及一種具有門鈴提示功能的套裝門。

背景技術：

隨著工業化及城市化的高速發展，城市噪聲的污染程度已不可避免的被加劇。在這樣的趨勢之下，如醫院及工廠等特殊工作環境對噪音的控制提出了更高的要求，從而產生了對隔音套裝門的需求。除了政府部門對噪聲污染的嚴格管控措施外，在必要的場合，安裝隔音套裝門，已經成為人們自行解決噪音困擾的有效途徑。

基本所有的門上均設有門鈴，現有的門鈴均是設置在屋內的一側，由于隔音套裝門的隔音效果好，門外按門鈴的訪客無法聽到門鈴的聲音，從而無法確定門鈴是否正常工作。

技術實現要素：

本實用新型的目的在提供一種具有門鈴提示功能的套裝門，以提醒按門鈴的人門鈴是否正常工作。

為了達到上述目的，本實用新型的基礎方案為：具有門鈴提示功能的套裝門，包括門體和門框，所述門體鉸接在門框上，還包括門鈴、門鈴提示器和用于控制門鈴的控制電路，所述門鈴安裝在門體的一面，所述門鈴提示器安裝在門體的另一面，所述門鈴和門鈴提示器相對設置，所述門鈴提示器與控制電路串連。

本基礎方案的原理在于：將門體上安裝有門鈴的一面安裝在靠近屋內，將門體上安裝有門鈴提示器的另一面安裝在門外。當訪客按下門鈴后，屋內的門鈴響起，提醒屋內的人來開門，同時，屋外的門鈴提示器提示訪客門鈴是否響起。如果門鈴損壞或電源沒電，則門鈴提示器不反應，如果門鈴正常工作，則門鈴提示器提醒訪客門鈴正常工作。

本基礎方案的有益效果在于：與傳統的套裝門相比，本方案具有及時提示門鈴是否正常工作的功能，避免訪客由于得不到門鈴的反饋信息，并誤以為門鈴損壞而破壞壞或作出破壞門的動作。

方案二：此為基礎方案的優選，所述控制電路包括接觸開關、用于門鈴供電的電源，所述門鈴、觸發開關、電源串聯。按下觸發開關，電源為門鈴提供電力，門鈴工作。

方案三：此為方案二的優選，還包括多諧振蕩器、NE555，所述多諧振蕩器與NE555電連，所述NE555的電壓端與電源電連，所述NE555的輸出端與門鈴相連。通過多諧振蕩器和NE555的加入，可使得門鈴的聲音得到控制，從而發出“叮”的聲音。

方案四：此為方案三的優選，還包括儲電電容和第一電阻，所述儲電電容與電源串聯，所述第一電阻與儲電電容并聯，所述儲電電容的正極與NE555的復位端電連。接觸開關閉合后，電源可對儲電電容充電。接觸開關斷開后，儲電電容則繼續維持多諧振蕩器工作。因此，無需一直不停按門鈴，按一下門鈴即可達到門鈴較長時間工作的目的，操作更加方便。

方案五：此為方案四的優選，還包括第一二極管，所述第一二極管的陽極與電源的正極電連，所述第一二極管的陰極與儲電電容的陽極電連。第一二極管起到良好的整流和濾波的作用，使儲電電容的工作情況更好。

方案六：此為方案五的優選，還包括調音電阻，所述調音電阻用于多諧振蕩器的阻值。當接觸開關閉合又斷開后，調音電阻串聯進多諧振蕩器中，使多諧振蕩器的振蕩頻率改變，從而使得門鈴的聲音改變，發出“咚”的聲音。

方案七：此為基礎方案的優選，所述門鈴提示器為指示燈。當門鈴響時，指示燈點亮，從而提示訪客門鈴此時為正常工作狀態。當門鈴停止時，指示燈也熄滅，節約電能。

方案八：此為基礎方案的優選，所述門框上設有Z形凹槽，所述門體上設有Z形凸起，所述凹槽內設有橡膠條，所述凸起與凹槽過盈配合。凸起插入凹槽中，從而增加門體和門框之間的密封度，避免聲音從門體和門框之間的縫隙通過。凸起與凹槽過盈配合可使得進一步增加密封性。

附圖說明

圖1是本實用新型具有門鈴提示功能的套裝門實施例的側視爆炸圖；

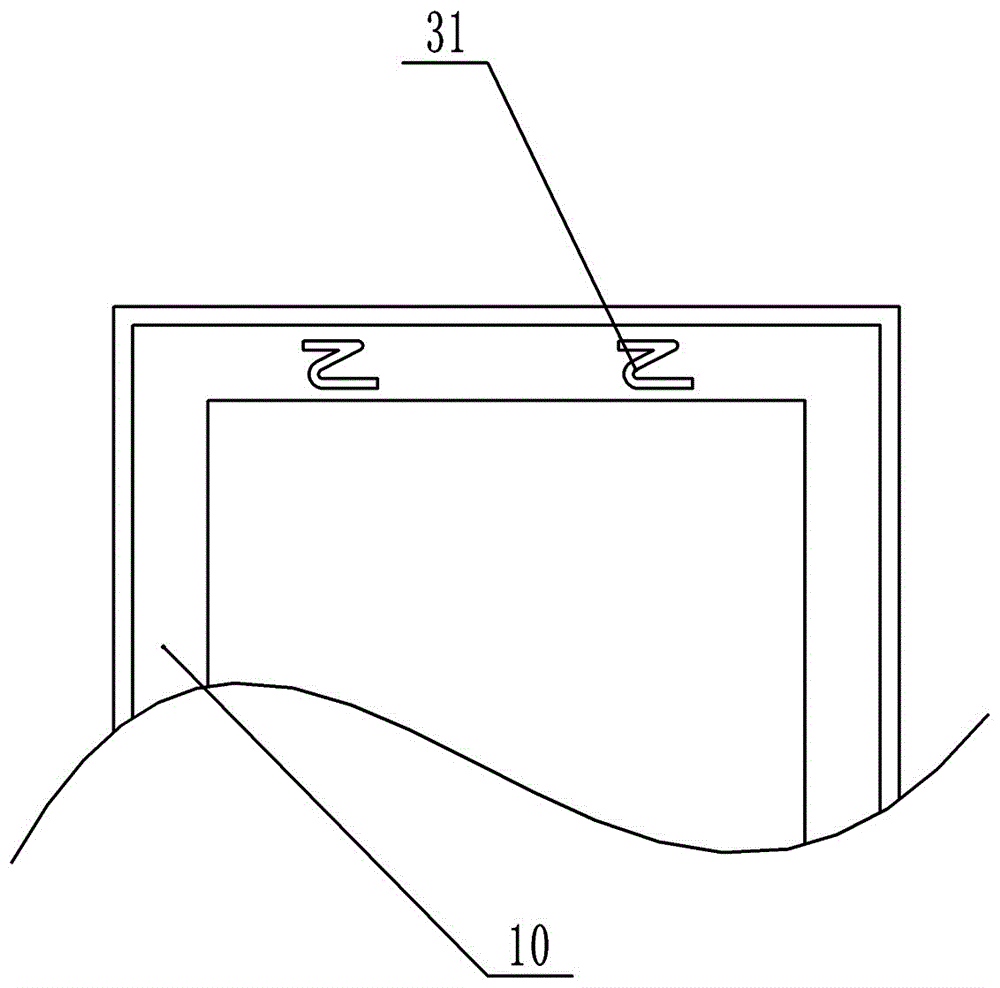

圖2是圖1中門框的結構示意圖；

圖3是圖1中控制電路的電路圖。

具體實施方式

下面通過具體實施方式對本實用新型作進一步詳細的說明：

說明書附圖中的附圖標記包括：門框10、門體20、凹槽31、凸塊32、指示燈40、門鈴50、第一電阻R1、調音電阻R2、第一二極管VD1。

如圖1、圖2所示，具有門鈴50提示功能的套裝門，包括門體20、門框10、門鈴50、門鈴50提示器和用于控制門鈴50的控制電路。門體20通過合頁鉸接在門框10上。門鈴50提示器為指示燈40，門鈴50安裝在門體20位于屋內的一側，指示燈40安裝在門體20位于屋外的一側。指示燈40串聯在控制電路上。門框10上設有Z形凹槽31，門體20上設有Z形凸起，凹槽31內包覆有橡膠條，凸起與凹槽31過盈配合。凸起插入凹槽31中，從而增加門體20和門框10之間的密封度，避免聲音從門體20和門框10之間的縫隙通過。凸起與凹槽31過盈配合可使得進一步增加密封性。

如圖3所示，控制電路包括接觸開關、用于門鈴50供電的電源，門鈴50、觸發開關、電源串聯。本方案還設有多諧振蕩器、NE555。NE555采用ST、TI品牌。多諧振蕩器與NE555電連，NE555的電壓端與電源電連，NE555的輸出端與門鈴50相連。NE555的輸出端與門鈴50相連。通過多諧振蕩器和NE555的加入，可使得門鈴50的聲音得到控制，從而發出“叮”的聲音。

另外，本方案還包括儲電電容和第一電阻、第一二極管、儲電電容與電源串聯。第一二極管的陽極與電源的正極電連，所述第一二極管的陰極與儲電電容的陽極電連。第一二極管起到良好的整流和濾波的作用，使儲電電容的工作情況更好。第一電阻與儲電電容并聯，儲電電容的正極與NE555的復位端電連。接觸開關閉合后，電源可對儲電電容充電。接觸開關斷開后，儲電電容則繼續維持多諧振蕩器工作。因此，無需一直不停按門鈴50，按一下門鈴50即可達到門鈴50較長時間工作的目的，操作更加方便。

實際生活中，當訪客按下門鈴50后，屋內的門鈴50響起，提醒屋內的人來開門，同時，屋外的門鈴50提示器提示訪客門鈴50是否響起。如果門鈴50損壞或電源沒電，則指示燈40不亮，如果門鈴50正常工作，則指示燈40點亮，從而提醒訪客門鈴50正常工作。與傳統的套裝門相比，本方案具有及時提示門鈴50是否正常工作的功能，避免訪客由于得不到門鈴50的反饋信息，并誤以為門鈴50損壞而破壞壞或作出破壞門的動作。

以上所述的僅是本實用新型的實施例，方案中公知的具體結構及特性等常識在此未作過多描述。應當指出，對于本領域的技術人員來說，在不脫離本實用新型結構的前提下，還可以作出若干變形和改進，這些也應該視為本實用新型的保護范圍，這些都不會影響本實用新型實施的效果和專利的實用性。本申請要求的保護范圍應當以其權利要求的內容為準，說明書中的具體實施方式等記載可以用于解釋權利要求的內容。
