本實用新型涉及導軌技術領域，尤其涉及一種用于桌面擴寬的導軌。

背景技術：

眾所周知滑動導軌用于桌面的順暢運動。通常，家具結構如辦公桌、餐桌等,通過導軌組件能夠使得其進行滑動,沿基本水平的方向移進和移出所述家具結構,使用時沿著導軌組件移出可以擴寬；不使用時沿著導軌組件移進去可以節約空間,而現有的導軌組件存在以下技術問題:副軌和角面主要由鐵質材料制作而成,外形不夠美觀,不夠高端大氣,難以滿足高端客戶的需求；而且角面與副軌不是一體成型,需要通過固定件固定，可靠性低、穩定性差,強度不如鋁,加工成本高，而且結構相對復雜,安裝不便，滑動時噪音大，不夠順滑。

因此，急需提供一種導軌，以解決現有技術的不足。

技術實現要素：

本實用新型的目的是提供一種導軌，主導軌、角面和副軌由鋁材擠壓一體成型，外形美觀，高端大氣，結構簡單，加工方便，可靠性高，穩定性好，強度高，通過軸承滑動，滑動時噪音非常小。

為實現上述目的，本實用新型采用如下的技術方案：

一種導軌,包括主導軌,所述主導軌上設有軸承,所述軸承上設有副軌,所述副軌上設有角面,所述主導軌由鋁材擠壓一體成型,所述角面和所述副軌由鋁材擠壓一體成型。

較優地，所述軸承為賽剛包膠軸承。

較優地，所述副軌上設有鎖定機構。

較優地，所述鎖定機構包括旋轉手柄、旋轉軸以及鎖頭，所述鎖頭設于所述旋轉軸底部，所述旋轉手柄穿在所述旋轉軸上，所述旋轉軸穿過所述副軌，所述鎖頭卡設于所述主導軌的滑槽內。

較優地，所述鎖頭呈橢球型，所述旋轉軸旋轉90°實現與所述主導軌的鎖定或者解除鎖定。

較優地，所述鎖定機構由尼龍塑料注塑而成。

較優地，所述副軌的端部設有擋塊。

本實用新型公開了一種導軌，包括主導軌,所述主導軌上設有軸承,所述軸承上設有副軌,所述副軌上設有角面,所述主導軌由鋁材擠壓一體成型,所述角面和所述副軌由鋁材擠壓一體成型。與現有技術相比，本實用新型的導軌，副軌在主導軌上隨著軸承滑動，噪音非常低，滑動順暢，而且主導軌由鋁材擠壓一體成型，角面和副軌由鋁材擠壓一體成型，外形美觀，高端大氣，結構簡單，加工方便，可靠性高，穩定性好，強度高。

附圖說明

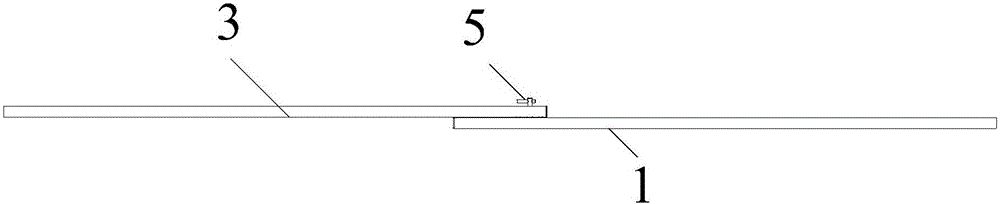

圖1是本實用新型的一種導軌的拉開的狀態圖。

圖2是本實用新型的主導軌的示意圖。

圖3是本實用新型的一種導軌的收起的狀態圖。

圖4是本實用新型的軸承的結構示意圖。

圖5是本實用新型的鎖定機構的結構示意圖。

圖6是本實用新型的主導軌的結構示意圖。

具體實施方式

下面結合實施例對本實用新型作進一步的說明，這是本實用新型的較佳實施例。

實施例1

如圖1-3所示，一種導軌,包括主導軌1,所述主導軌1上設有軸承2,所述軸承2上設有副軌3,所述副軌3上設有角面4,所述主導軌1由鋁材擠壓一體成型,所述角面4和所述副軌3由鋁材擠壓一體成型。副軌3在主導軌1上隨著軸承2滑動，噪音非常低，滑動順暢，而且主導軌1由鋁材擠壓一體成型，角面4和副軌3由鋁材擠壓一體成型，強度大，重量大，可以取代桌面橫梁，外形美觀，高端大氣，結構簡單，加工方便，可靠性高，穩定性好，強度高，主導軌1與副軌3配合可以滿足更多的客戶使用尺寸，安裝簡單。

較優地，所述軸承2為賽剛包膠軸承。主導軌1、副軌3滑動更順暢，噪音小，配件使用壽命長，軸承2為特有形狀，結構如附圖4所示，軸承2與主導軌1上特殊形狀的滑槽11緊密配合，主導軌1的結構如附圖6所示。

較優地，所述副軌3上設有鎖定機構5，鎖定機構5的結構如附圖5所示。

較優地，所述鎖定機構5包括旋轉手柄51、旋轉軸52以及鎖頭53，所述鎖頭53設于所述旋轉軸52底部，所述旋轉手柄51穿在所述旋轉軸52上，所述旋轉軸52穿過所述副軌3，所述鎖頭53卡設于所述主導軌1的滑槽11內。

較優地，所述鎖頭53呈橢球型，所述旋轉軸52旋轉90°實現與所述主導軌1的鎖定或者解除鎖定。

較優地，所述鎖定機構5由尼龍塑料注塑而成。采用PA料模具注塑鎖定機構5，旋轉90°鎖緊，再旋轉90°打開，鎖緊、打開更快捷，鎖定機構5的鎖頭53為特殊形狀，同主導軌1中特殊形狀的滑槽11配合，易定位，配合虛位小，主導軌1和副軌3不擺動。

較優地，所述副軌3的端部設有擋塊。

本實用新型公開了一種導軌，包括主導軌,所述主導軌上設有軸承,所述軸承上設有副軌,所述副軌上設有角面,所述主導軌由鋁材擠壓一體成型,所述角面和所述副軌由鋁材擠壓一體成型。與現有技術相比，本實用新型的導軌，副軌在主導軌上隨著軸承滑動，噪音非常低，滑動順暢，而且主導軌由鋁材擠壓一體成型，角面和副軌由鋁材擠壓一體成型，外形美觀，高端大氣，結構簡單，加工方便，可靠性高，穩定性好，強度高。

最后應當說明的是，以上實施例僅用以說明本實用新型的技術方案，而非對本實用新型保護范圍的限制，盡管參照較佳實施例對本實用新型作了詳細地說明，本領域的普通技術人員應當理解，可以對本實用新型的技術方案進行修改或者等同替換，而不脫離本實用新型技術方案的實質和范圍。
